L型直角设备安装固定钣金支架

在各类工业设备的机架搭建、柜体内部组件固定、小型功能模块的安装场景中，这类L型直角钣金支架是非常常见的连接固定构件。它的核心作用是为需要垂直布置的平板类部件提供可靠的安装依托，同时通过底部的水平折边完成与设备基座、安装平台的连接固定，无需额外加工复杂的连接结构，就能快速实现两个垂直安装面的刚性衔接。

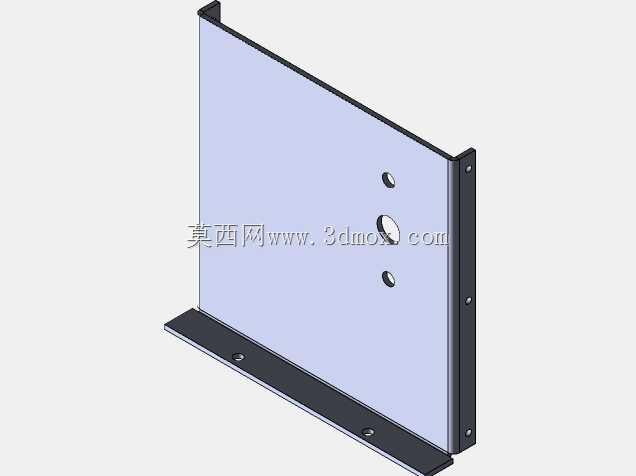

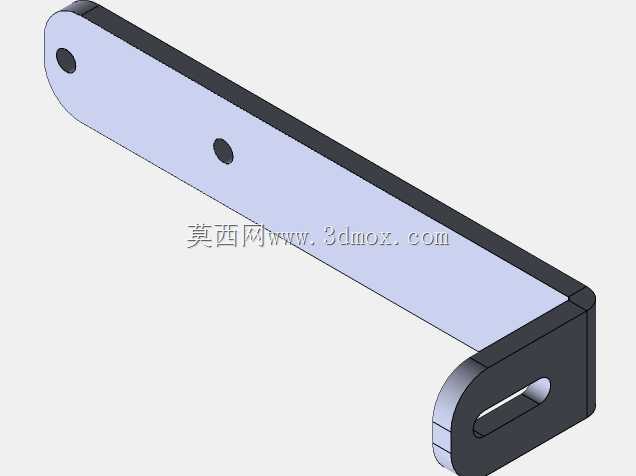

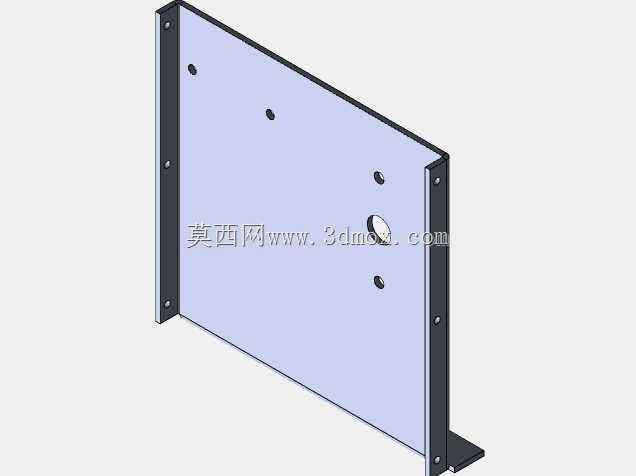

从结构设计来看，该支架采用一体化钣金折弯工艺成型，主体由一块竖直安装主板和底部垂直折弯的水平安装边、侧边辅助折边共同组成。竖直主板面上预留了三个不同规格的安装孔，其中中间位置为大尺寸过孔，上下两个为小孔，可适配不同规格的紧固件穿过，或是为部件上的定位柱、接线端头提供避让空间，满足不同安装件的固定需求。底部水平折边上同样预留了两个安装孔，用于将整个支架锁紧在安装基准面上，侧边的窄折边则用于提升支架整体的抗扭刚性，避免薄板在受力后出现板面变形、折弯处开裂的问题。

设计这类支架时，首先需要确认安装边界：竖直方向的有效安装高度要匹配被固定部件的安装孔位间距，底部水平边的宽度要保证安装后支架不会出现倾覆趋势，折弯处的内R角需要匹配所选钣金材料的折弯工艺要求，避免折弯过程中出现材料开裂。板厚的选择需要结合承载需求确定，常规轻型设备场景下选用1.5mm到2.5mm厚度的冷轧钢板即可满足使用要求，若承载较重的部件则需要适当增加板厚，或是在折边处增加压筋结构进一步提升结构强度。

实际应用中，这类支架常被用于电气柜内安装板的侧向固定、小型气动元件的安装依托、设备外壳内部隔板的支撑、输送线侧边检测元件的安装固定等场景。它的安装流程十分简便，先通过底部折边的孔位将支架固定在设备基座的对应位置，再将需要固定的平板类部件贴合在竖直主板面上，对准孔位后锁入紧固件即可完成装配。相较于采用型材切割焊接的支架，这种一体化折弯的钣金支架加工效率更高，尺寸一致性更好，表面经过喷涂或镀锌处理后还能具备不错的防锈能力，适配多数工业车间的使用环境。

建模过程中需要重点注意折弯系数的设置，保证展开后的下料尺寸准确，同时各安装孔的位置度需要符合装配公差要求，避免出现孔位错位导致无法装配的问题。侧边折边的高度不宜过高，否则会干涉到竖直板面上部件的安装，也不宜过低，否则无法起到有效的加强作用，需要结合整体板厚和受力情况做合理匹配。
