柴油机CRD喷油器专用拔出维修工具

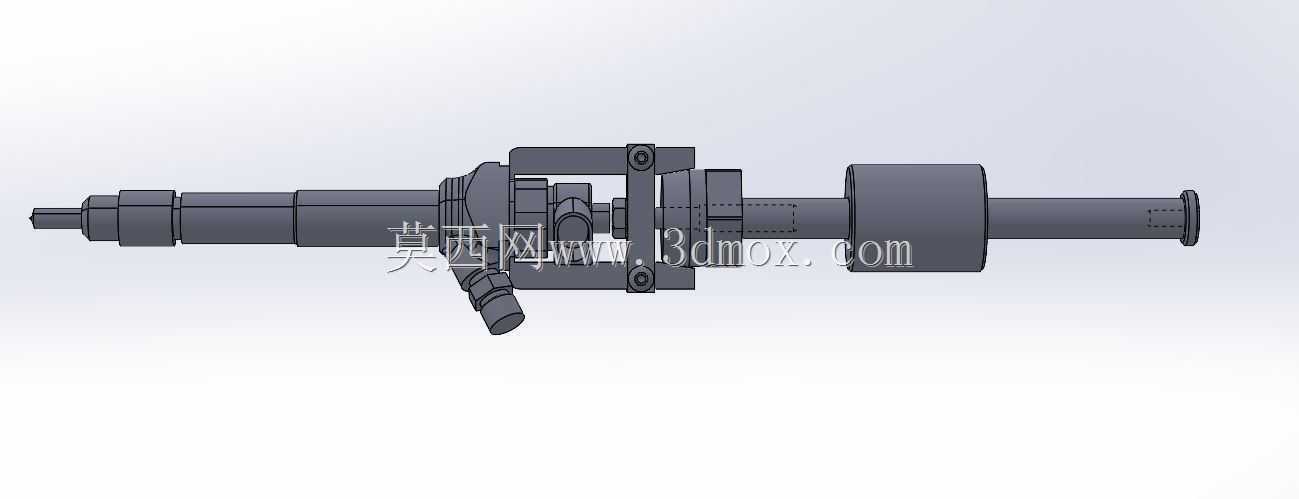

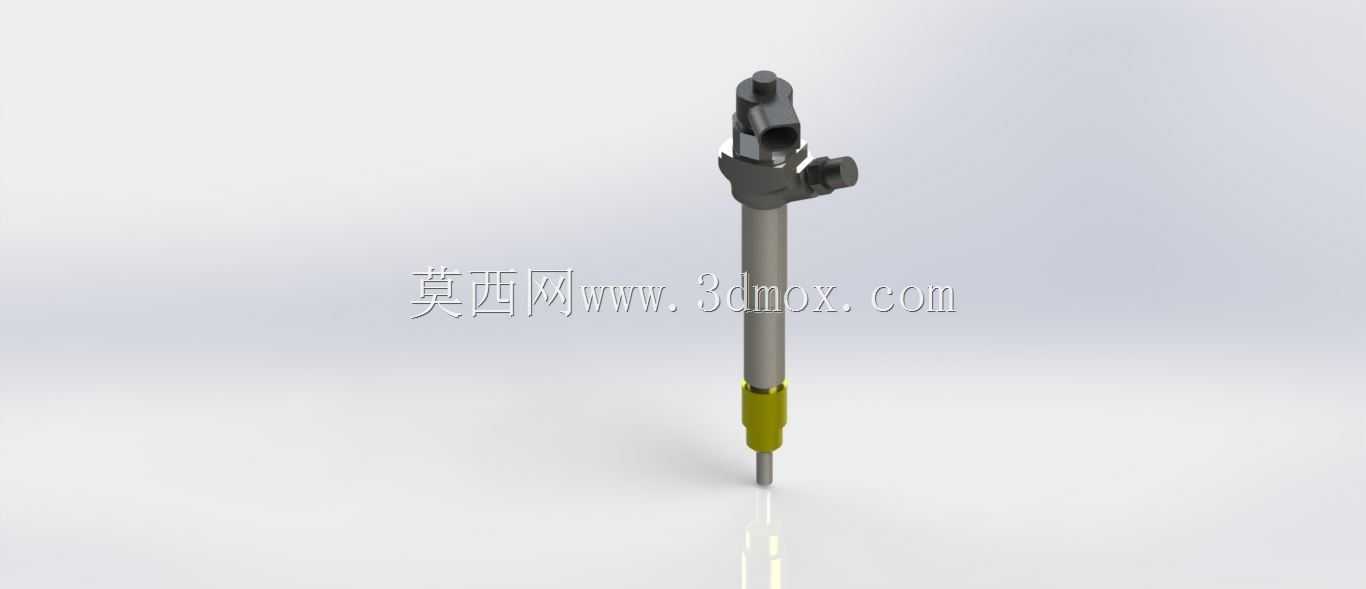

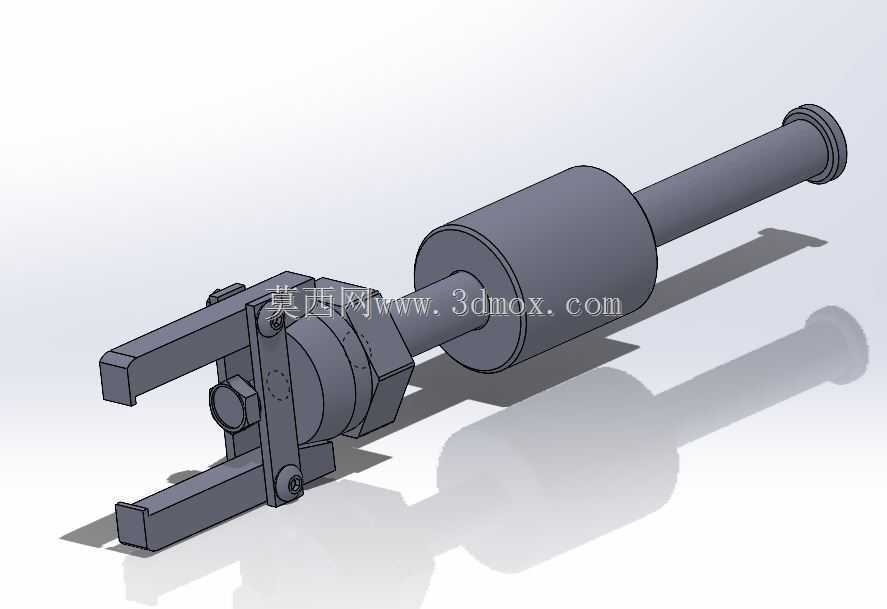

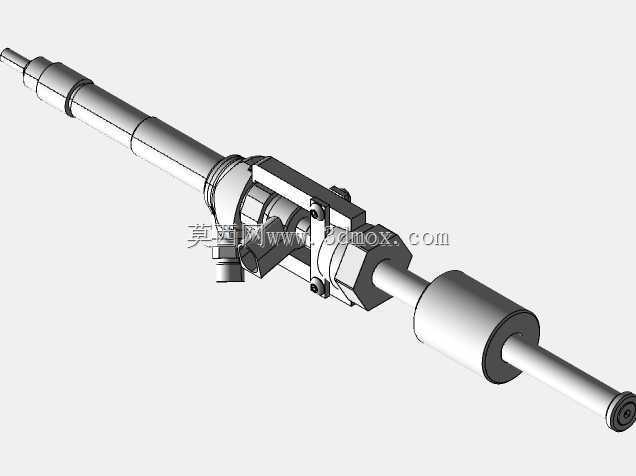

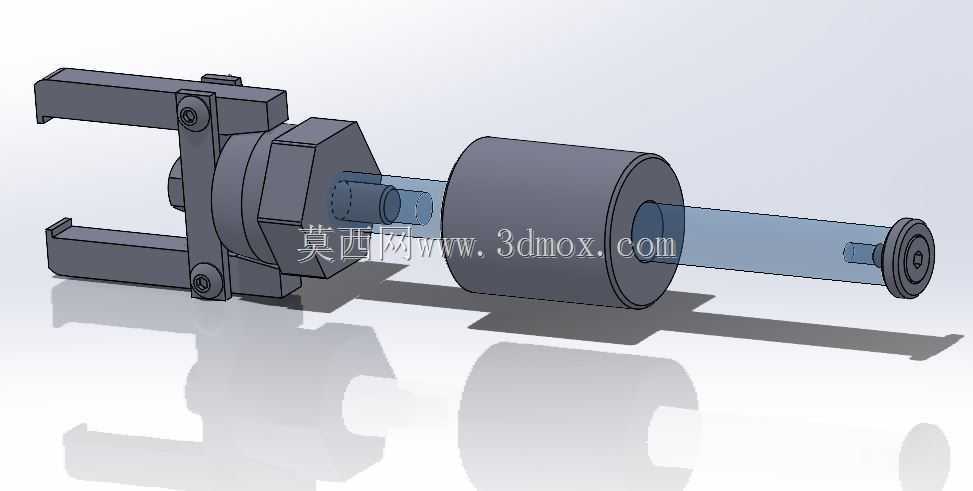

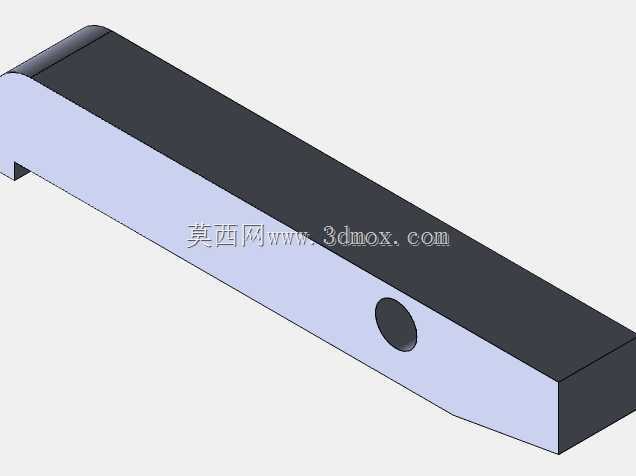

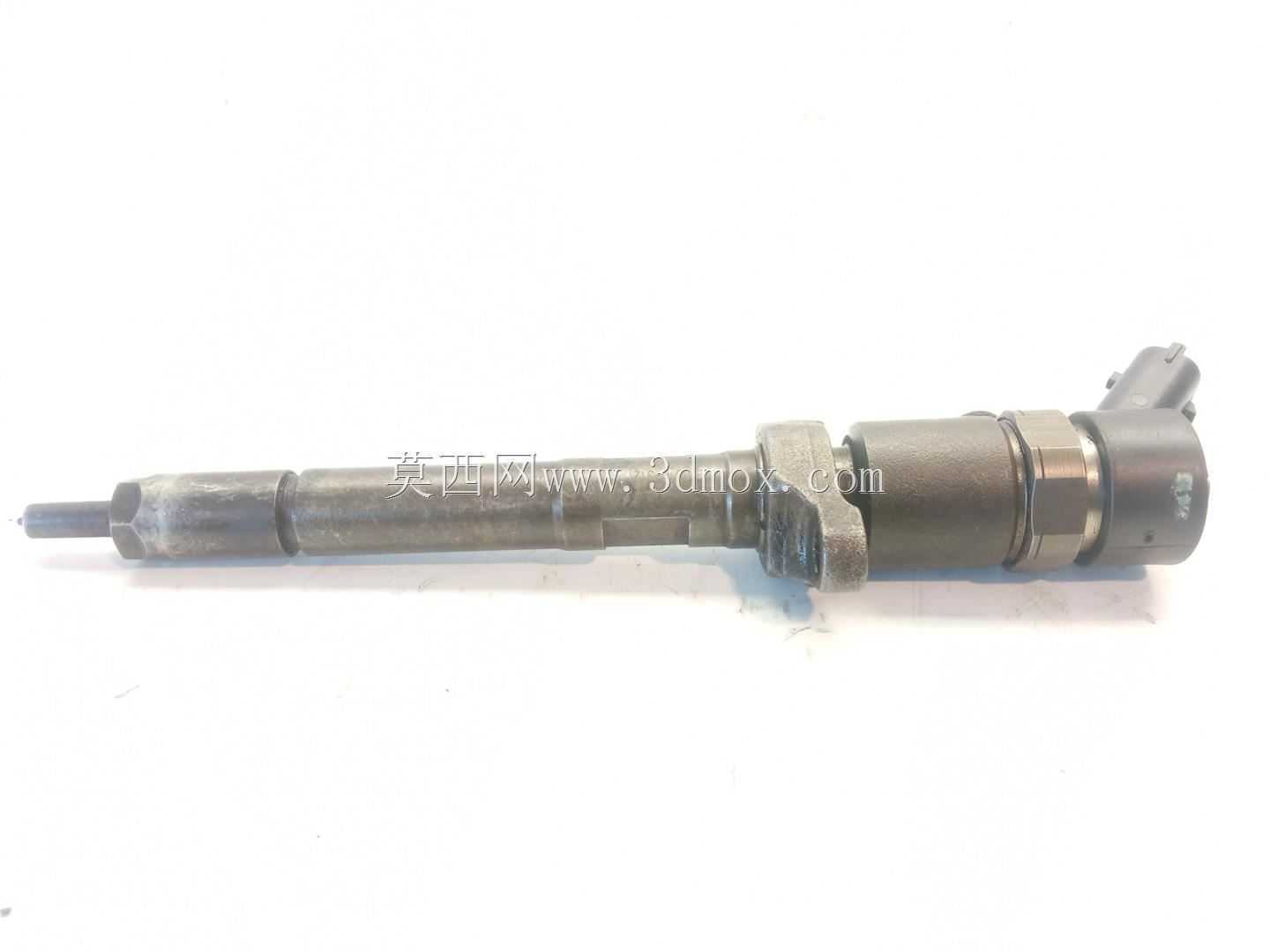

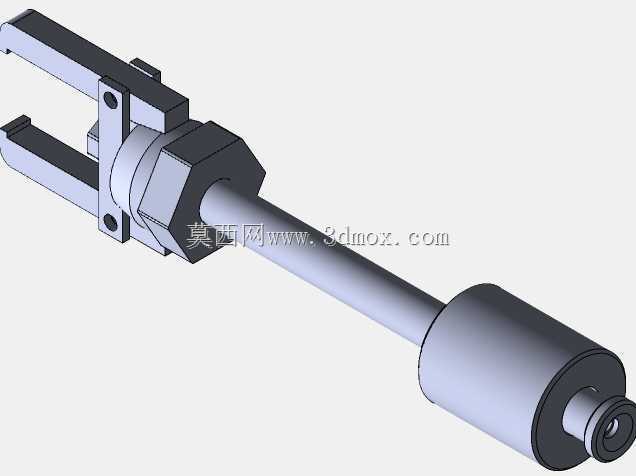

　　在商用车、工程机械柴油发动机的维保作业场景中，共轨喷油器因长期处于缸盖高温、高压、积碳附着的工作环境，与安装孔位极易产生咬合粘连，常规撬砸、拉拽的拆卸方式不仅作业效率低下，还极易造成缸盖安装面损伤、喷油器壳体断裂，甚至引发缸盖报废的严重问题，这款专用拔出工具正是针对这类维保痛点开发的专用作业工装。从结构设计逻辑来看，整套工具采用同轴受力的框架式布局，核心传力路径沿喷油器安装轴线布置，避免拆卸过程中产生侧向分力损伤配合面。工具前端设置与喷油器本体夹持位精准匹配的卡接结构，可牢牢扣合喷油器外露的受力凸台，不会出现滑脱、啃伤喷油器壳体的问题；中段设置可调式支撑框架，支撑脚可根据不同机型缸盖的安装平面调整跨距，贴合缸盖平整区域作为受力支点，

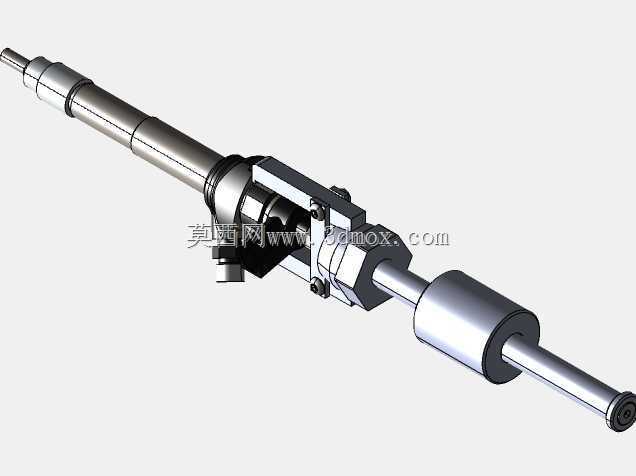

　　避免作业时压坏缸盖上的密封面、传感器或周边管路；尾端设置施力结构，通过螺旋进给的方式平稳输出轴向拉力，作业人员只需转动施力端即可逐步将喷油器从安装孔中拉出，全程受力均匀可控，不会出现瞬间冲击力损伤零部件的情况。在实际维保作业中，这款工具可适配多数采用CRD结构共轨喷油器的柴油机型，作业前无需对缸盖周边部件进行大范围拆解，只需清理喷油器安装位周边的积碳与杂物，将工具前端卡爪与喷油器受力位可靠卡合，调整中段支撑脚的位置，确保三个支撑点均匀贴合在缸盖的平整支撑面上，避免支撑点悬空或压在易损部件上，随后转动尾端的施力手柄，进给过程中随时观察卡接位置与支撑脚的贴合状态，保持拉力方向与喷油器轴线完全重合，即可平稳完成喷油器的拔出作业，

　　相比传统拆卸方式，作业效率可提升60%以上，同时能完全避免缸盖、喷油器的意外损伤。从建模细节来看，整套工具的所有配合面均按照实际机加工公差进行还原，卡爪的开合角度、支撑脚的调节行程、螺旋副的螺距参数均参考实际维修作业的操作空间进行设定，工具整体的最大外径控制在合理范围内，可适配多数柴油发动机缸盖上部的狭窄作业空间，不会出现工具与周边发动机部件干涉的问题；施力端的握持部位做了防滑结构处理，模拟实际工具的滚花设计，确保作业时施力稳定不打滑；所有活动连接部位均预留了合理的装配间隙，还原真实工具的活动自由度，可直观模拟整套工具的作业动作流程。对于柴油发动机维保人员、工装设计人员来说，这套模型可作为专用维修工具开发的参考案例，

　　也可用于维保作业的操作流程演示，帮助作业人员快速掌握专用工具的使用要点，减少不规范操作带来的零部件损耗。在结构设计层面，这套工具没有采用复杂的液压或气动施力结构，完全依靠纯机械螺旋传动输出拉力，整体结构可靠性高，不易出现故障，适合在维修车间、野外作业现场等复杂环境下使用，无需额外的动力源即可完成作业，工具的所有零部件均可实现快速拆解，卡爪、支撑脚等易损件可单独更换，后期维护成本极低。针对不同型号喷油器的夹持尺寸差异，前端卡爪采用可更换式设计思路，只需更换对应规格的卡爪即可适配不同尺寸的喷油器拆卸需求，拓展了工具的适用范围，避免了单一机型对应单一工具的资源浪费。支撑脚的端面做了圆弧过渡处理，不会在缸盖表面产生压痕，支撑脚与框架的连接位置设置了锁紧结构，调整好跨距后可锁定位置，避免作业过程中支撑脚移位导致受力偏斜。整套工具的长度设计充分考虑了人工操作的力臂需求，施力端的力臂长度设置在合理区间，作业人员无需施加过大的力即可输出足够的拔出拉力，降低作业人员的劳动强度。
