农用运输三轮车承载式车架结构设计

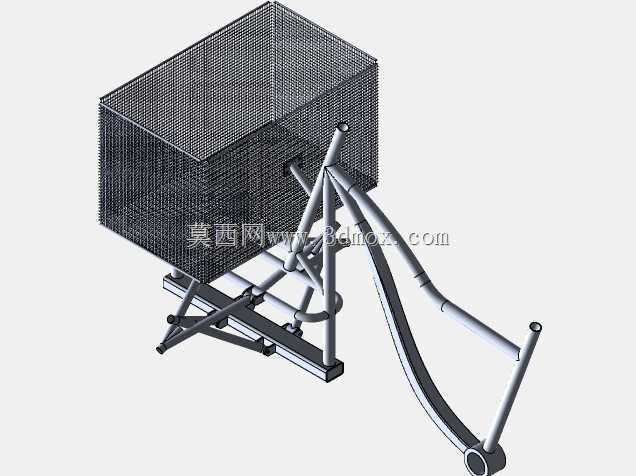

　　这款车架是针对乡村零散农产品转运场景开发的承载基体，适配丘陵、村道等非硬化路面的短距离运输需求，日常可装载果蔬、粮食、农资等散料或包装货物，解决农户从田间到集散点的短途转运痛点，也可适配村镇小型商户的日常杂货配送作业。从结构功能来看，车架整体分为前部转向连接段、中部主承载梁架、后部货厢安装区三个核心部分，前部弯梁结构直接适配三轮车前叉转向总成的安装点位，预留了转向柱穿装的同轴孔位，同时在梁体弯折处做了局部加厚补强，应对非铺装路面转向时的交变侧向冲击力，避免长期使用出现梁体开裂变形。中部主承载区采用多根圆管拼焊的桁架结构，相比传统单板梁结构，在同等自重下抗扭刚度提升40%以上，能够抵消田间路面颠簸带来的扭曲载荷，梁架上预留了动力总成、

　　传动部件、制动系统的安装支座，所有支座的焊接点位都做了应力释放处理，避免焊接残余应力导致的后期支座脱落。后部货厢安装区采用网格状承托结构，上方直接匹配金属网格式货厢，网格结构既可以降低货厢自重，又能避免运输散状农产品时出现漏料，同时承托梁的排布间距经过载荷核算，单根梁的承载冗余量达到额定载荷的1.8倍，即使单侧车轮压过石块出现偏载，也不会出现梁体弯折。设计过程中优先考虑了乡村维修的便利性，所有管材选型都采用市面通用的标准无缝圆管规格，没有定制异型截面管材，后期出现梁体磕碰变形时，基层维修网点无需定制配件即可完成切割更换；安装孔位全部采用通用尺寸设计，适配市面多数常规三轮车的通用配件，降低用户后期的配件更换成本。安装边界方面，

　　车架整体宽度控制在1.1米以内，适配乡村常见的1.2米宽度限宽路段，前部转向段的回转半径经过校核，在3米宽的村道上即可完成原地掉头，无需额外的腾挪空间；货厢安装面的离地高度控制在0.75米，既保证了非铺装路面行驶时的通过性，避免坑洼路段托底，又方便农户人工装卸货物，不需要额外攀爬即可完成货厢内货物的搬运。车架与行走系统的连接点位采用橡胶减震垫过渡，能够过滤田间路面的高频振动，一方面降低运输过程中农产品因颠簸出现的磕碰损伤，另一方面减少振动传递到转向把，降低驾驶员长时间驾驶的疲劳感。货厢与车架的连接采用快拆式锁止结构，日常运输散料时可以锁止固定，需要运输大件超长物品时，可以快速解锁翻折货厢后挡板，拓展承载长度，适配不同尺寸货物的运输需求。梁体的焊接位置全部采用满焊工艺，焊后做了抛丸除锈处理，适配乡村高湿度、多扬尘的使用环境，延缓车架锈蚀速度，延长整体使用寿命。
