方形法兰连接电动风阀调节机构

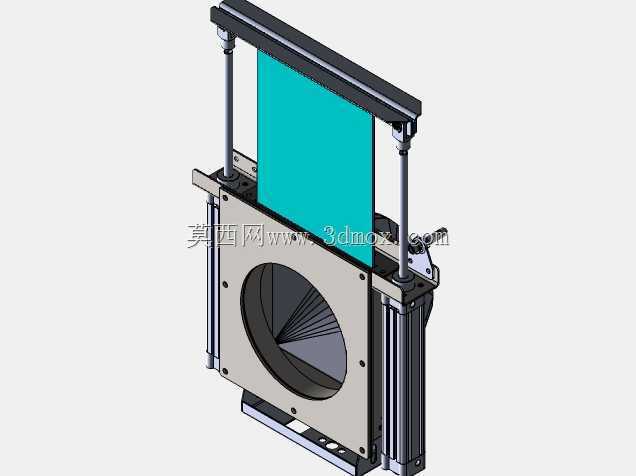

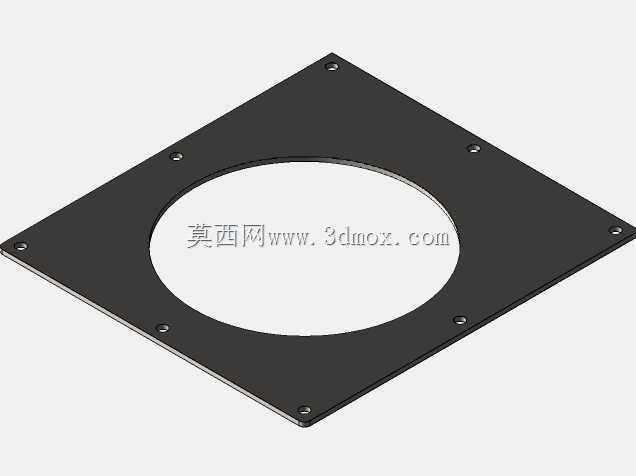

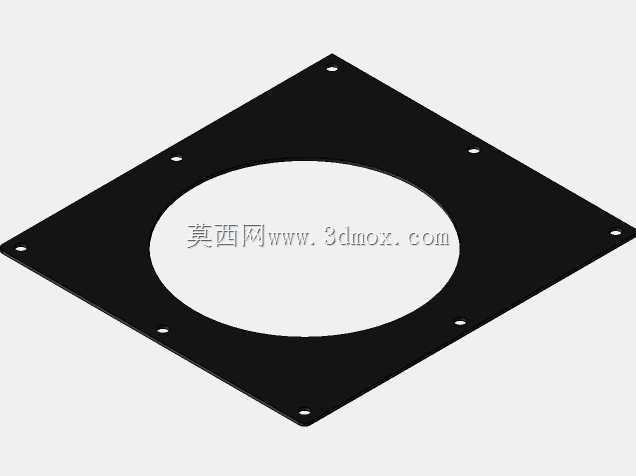

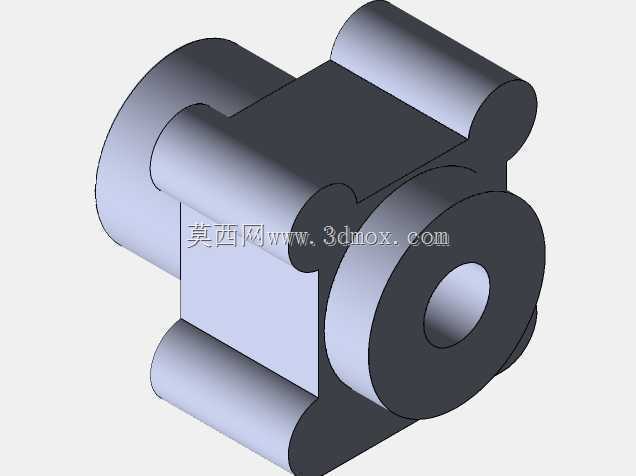

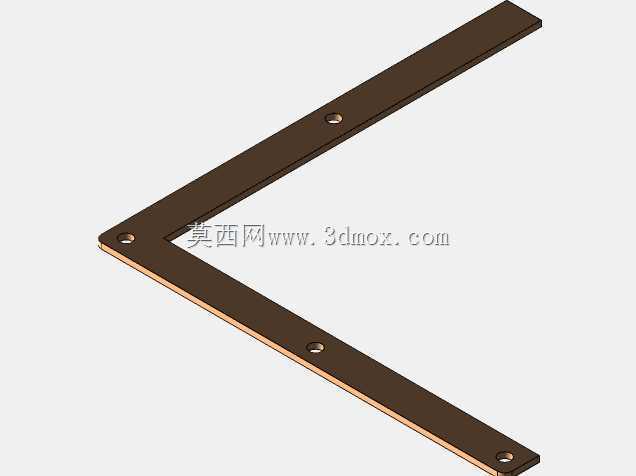

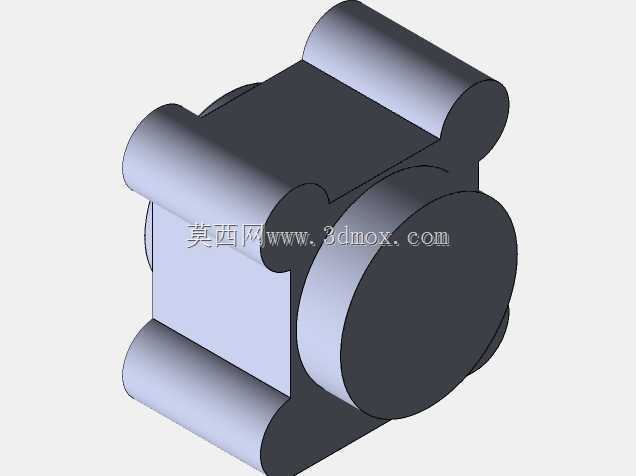

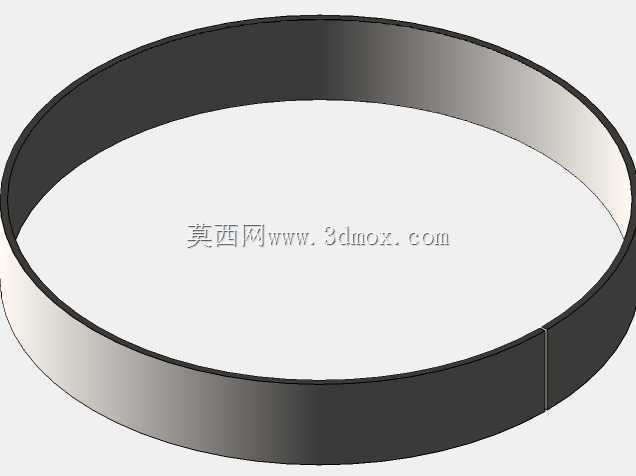

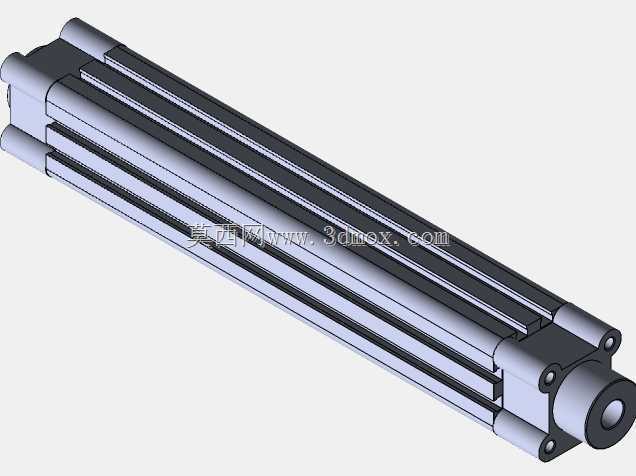

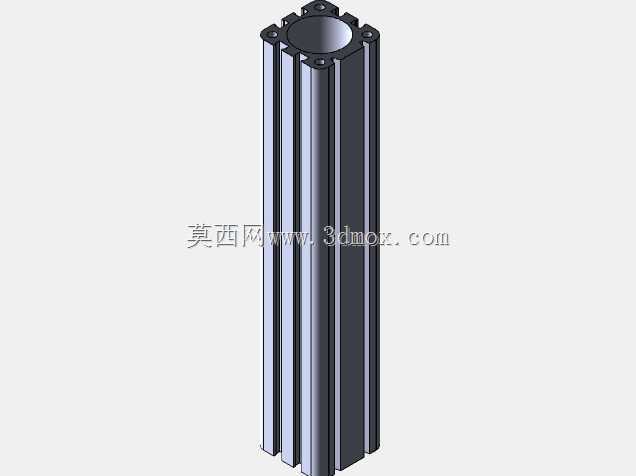

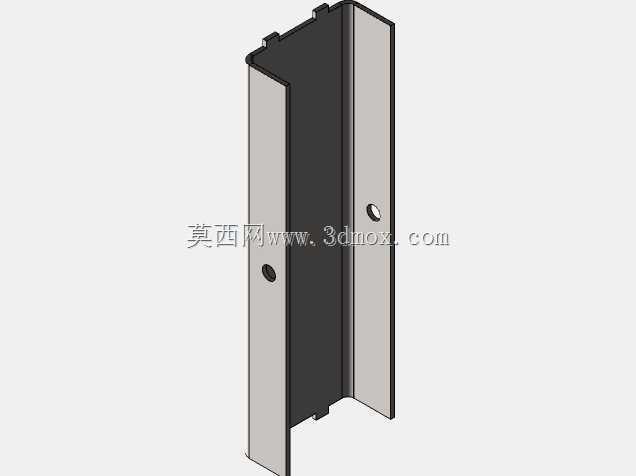

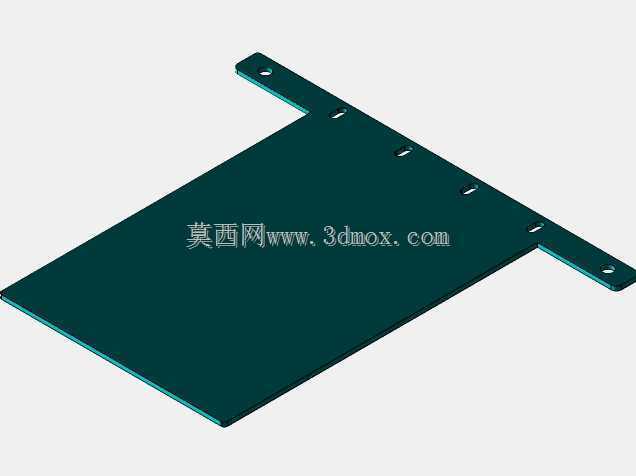

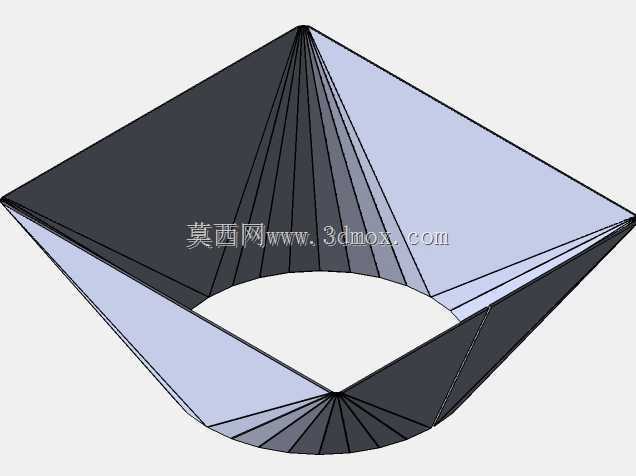

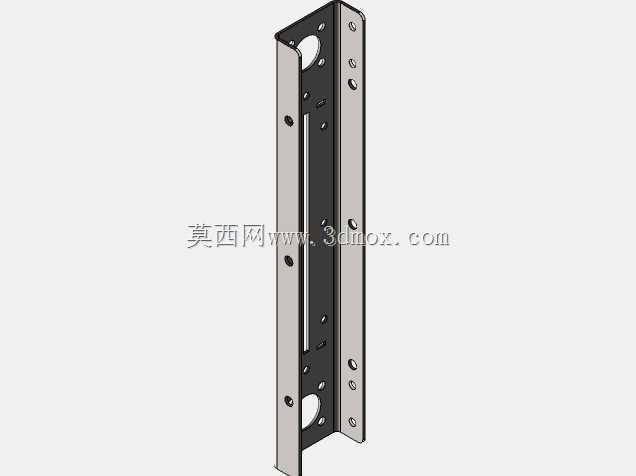

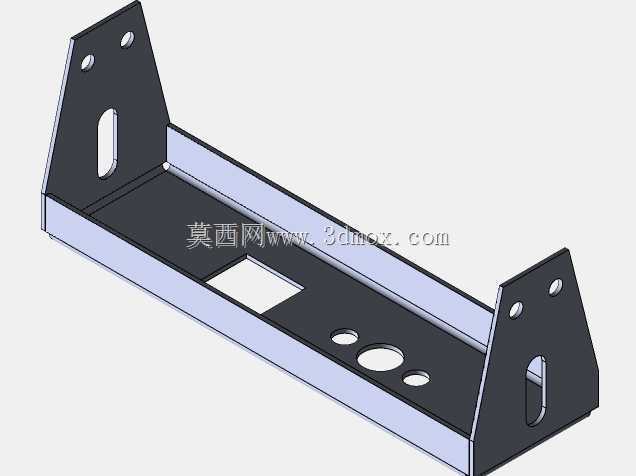

　　实际选型里要匹配对应通径的风管法兰标准，孔距偏差不能超过1mm，不然现场对接的时候会出现螺栓穿不进去的问题，很多新手建模的时候只画外形不核对法兰孔位标准，到现场安装出问题返工成本极高。法兰中间的圆形通径是实际过流的通道，内部的多叶对开阀片是调节风量的核心结构，阀片转动的时候沿着中心轴同步动作，从全开到全关的行程里，阀片边缘和阀体内壁的间隙要控制在0.5mm以内，间隙太大关断的时候漏风率超标，间隙太小转动的时候会出现卡涩，尤其是用在有粉尘的通风场景里，积灰之后很容易把阀片卡死，所以建模的时候这个配合间隙一定要留合理。再看顶部的电动执行机构安装位，两根垂直的导向支撑杆把执行器架在阀体上方，这个安装高度不是随便定的，做通风系统配套结构设计快十年，这类方形法兰风阀是商用通风、工业除尘、暖通空调管路里最常用的调节部件，很多刚入行的建模新手容易把这类部件做的要么结构干涉要么安装边界留错，这次拆解这个结构刚好能把实际选型和建模里的坑点说透。先从安装场景说，这类风阀一般串接在方形通风管道的中段，或者对接设备进风口、出风口的法兰端，常见的应用场景包括厂房除尘系统的支管风量分配、中央空调新风管的支路调节、废气处理设备的进气端流量控制，还有涂装车间送风系统的风压平衡调节，不同场景下对阀片的密封要求、调节精度要求不一样，但基础安装结构逻辑是共通的。看这个结构的主体部分，方形安装法兰上做了均匀分布的螺栓过孔，这个孔位的排布不是随便画的，

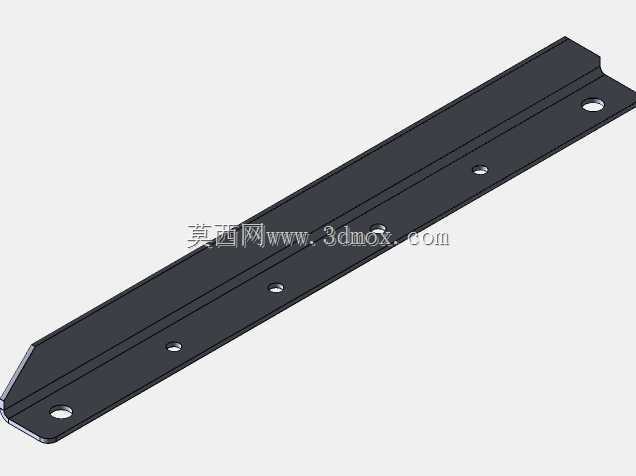

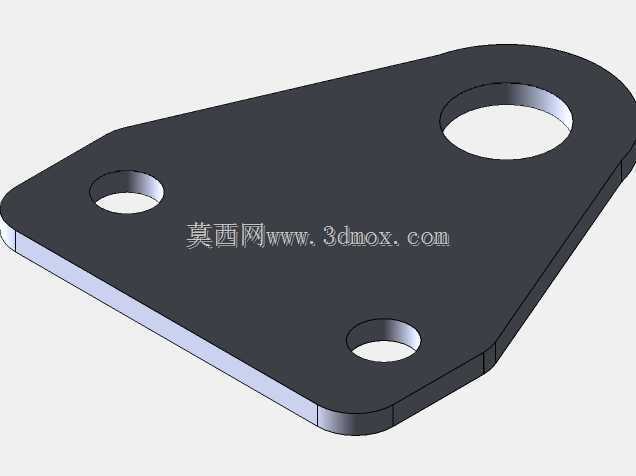

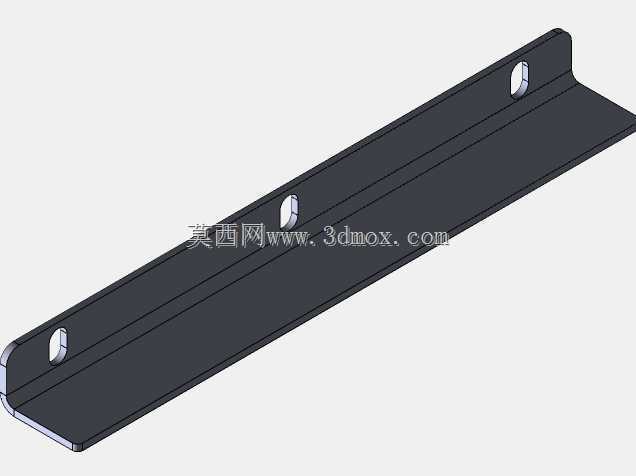

　　要考虑执行器输出轴和阀片转轴的同轴度，还要留够接线、手动调试的操作空间，执行器侧面的手动调节拨杆位置要避开阀体的加强筋，不然现场手动调试的时候手伸不进去，没法操作。阀体侧面的加强筋结构是很多人容易忽略的，方形法兰的阀体如果壁厚不够，风管内风压波动的时候容易出现形变，尤其是高压除尘系统里，风道内静压可能到几千帕，没有侧边加强筋的话法兰面会翘曲，连接位置漏风。阀片的转轴两端用的是自润滑轴套，穿在阀体侧壁的安装孔里，这个位置的密封要做挡尘结构，不然粉尘进到轴套里，时间长了转动阻力变大，电动执行器的扭矩不够就会出现到位不准、甚至烧电机的问题。说下安装边界的问题，这个风阀安装的时候，阀体前后要留至少一倍通径长度的直管段，

　　不然气流经过阀片的时候产生紊流，会带来额外的风噪和风压损失，很多现场安装的时候为了省空间把风阀直接贴在弯头或者三通后面，最后调试的时候风量怎么都调不准，就是这个原因。另外顶部执行器的上方要留够检修空间，不能把其他管道或者桥架架在执行器正上方，不然后期更换执行器、调试行程的时候没法操作。从设计思路上来说，这个结构把过流通道做成圆形、安装法兰做成方形，是兼顾了过流效率和安装便利性的选择，圆形通道的气流阻力比方通道小，而方形法兰和常规方形风管对接的时候不需要做变径转接，能减少现场安装的配件数量，降低施工成本。阀片采用多叶对开的结构，比单叶蝶阀的调节线性更好，在小开度的时候不会出现气流啸叫，开度和风量的对应关系更线性，

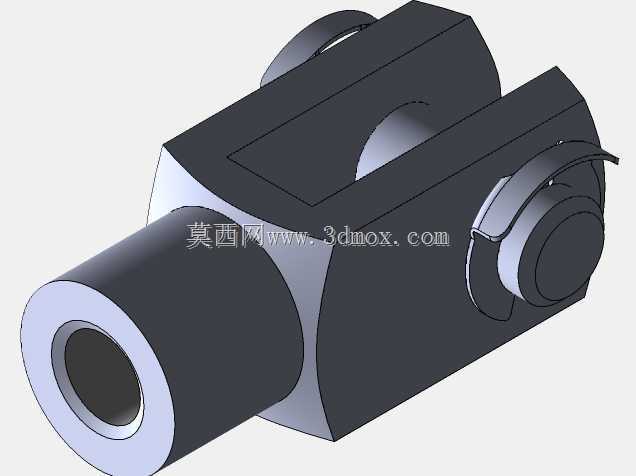

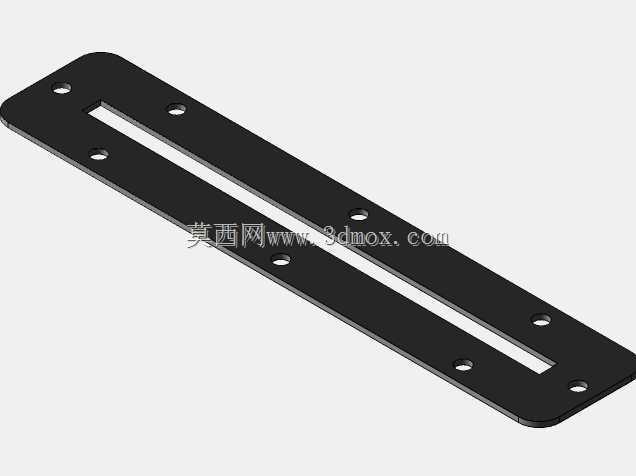

　　方便自控系统做精准的风量调节。建模的时候要注意几个运动干涉的检查点：首先是阀片全开的时候，叶片边缘不能碰到阀体内壁，也不能互相干涉；其次是执行器输出轴转动的时候，联动的连杆机构不能碰到支撑杆或者阀体的加强筋；还有法兰螺栓安装的时候，螺栓穿入之后螺母的拧紧空间要留够，不能因为旁边有加强筋导致套筒伸不进去没法拧螺母。另外这个结构的材质选择一般是镀锌钢板或者不锈钢，根据使用场景的腐蚀性来定，建模的时候板材厚度要根据通径大小选，通径超过300mm的话阀体板材厚度不能低于1.5mm，不然运输和安装过程中容易变形。很多新手做这类风阀模型的时候，只画个大概外形，把内部的阀片联动结构、轴套密封、执行器安装支架都省略掉，实际生产的时候根本没法直接用，这个模型把内部的叶片排布、连杆联动结构、安装支撑结构都做了完整还原，不管是做系统布局的选型参考，还是做同类产品的结构优化，都能直接拿来做基准参考，不用再从零开始搭结构，能省不少前期建模的时间，也能避免因为结构考虑不全导致的后期设计错误。
