倾斜式物料承托焊接机架结构设计

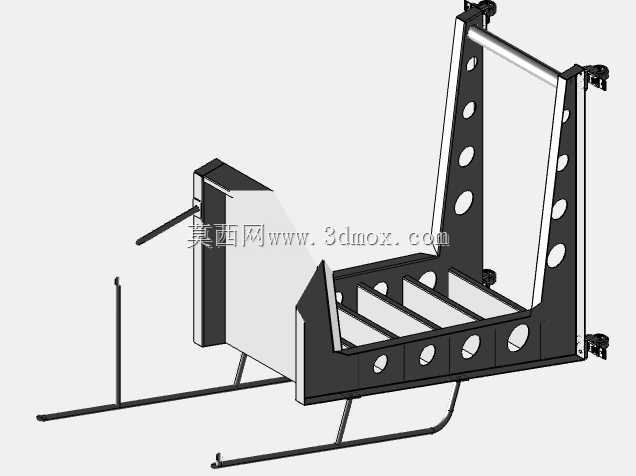

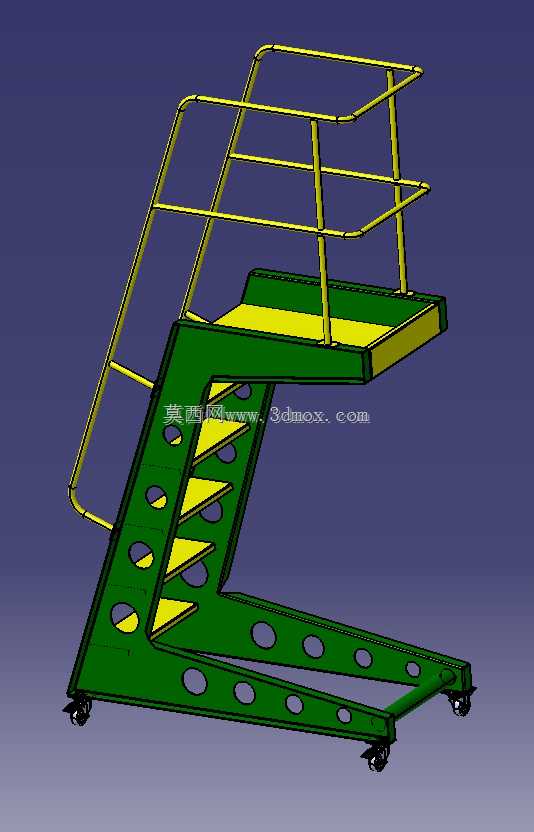

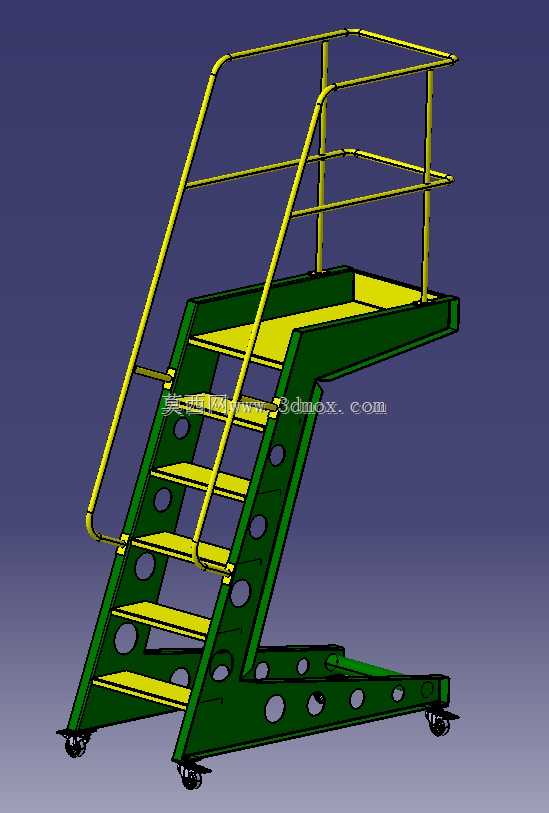

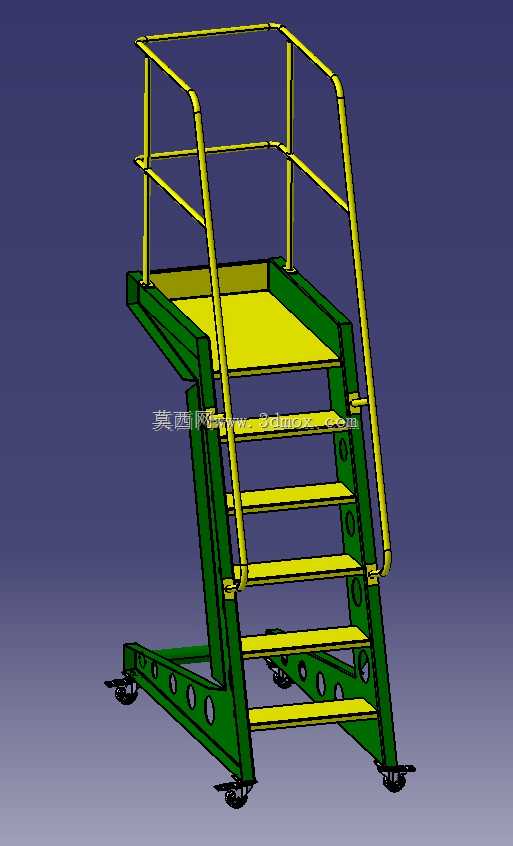

　　该焊接机架结构主要面向生产车间内的人工上料工位、小型工件装配工位以及物料周转暂存场景设计，整体采用型钢与钢板拼焊成型的结构方案，核心解决常规水平台面作业时操作人员需要反复俯身取放物料、长期作业易产生腰部劳损的人因工程问题。从结构布局来看，机架主体设置了15度的倾斜承托面，承托面下方采用三根横向型钢作为承重梁，每根承重梁与两侧立式支撑板之间采用满焊连接，焊接位置预留了3mm的焊角高度工艺缺口，避免焊接时出现焊穿、虚焊的缺陷，同时在两侧立式支撑板上沿纵向开设了多组等距排布的圆形减重孔，减重孔的孔径设置为支撑板宽度的三分之一，孔边与板件边缘预留足够的安全距离，既能够降低整体机架的自重，又不会破坏支撑板的纵向抗弯强度，经过受力校核，单块支撑板在承受额定均布载荷时的最大弯曲变形量控制在0.2mm以内，满足长期承重使用的刚度要求。机架底部采用弯折成型的圆钢作为支撑脚，支撑脚向外延伸出一定的跨距，前后方向的支撑跨距大于承托面的纵向深度，左右方向的支撑跨距与两侧立式支撑板的外侧间距保持一致，这种外扩式的支撑脚设计能够有效提升机架放置时的稳定性，即使承托面放置的物料重心出现小幅偏移，也不会出现侧翻的风险，同时支撑脚的底面处于同一水平面上，安装时不需要额外加工调平结构，直接放置在平整的车间地面即可使用，如果需要固定在地面上，也可以在支撑脚的对应位置钻孔安装膨胀螺栓。

　　机架后侧设置了一根横向圆钢作为扶手杆，扶手杆的安装高度距离地面1100mm，刚好适配成年人站立时的手部握持高度，方便操作人员推移调整机架的放置位置，扶手杆两端通过焊接的连接座与两侧立式支撑板固定，连接座上开设了安装孔，后续如果需要加装防护挡板、物料限位杆或者扫码枪支架等附属配件，可以直接通过螺栓固定在连接座上，不需要额外在机架主体上钻孔焊接。承托面的前端设置了向上弯折的挡边，挡边高度为30mm，能够避免放置在倾斜承托面上的物料出现滑落的情况，挡边与承托面板之间采用折弯一体成型，没有额外的焊接接缝，不存在积灰、藏污纳垢的缝隙，方便日常生产过程中的清洁维护。

　　从设计思路上来说，该机架没有采用复杂的铸件结构或者装配式螺栓连接结构，全部采用常用的Q235型钢与钢板加工，原材料采购方便，加工过程只需要切割、折弯、焊接、打磨、喷塑几道常规工序，加工成本低，生产周期短，适合批量制作后布置在车间的各个作业工位。在安装边界方面，机架整体的占地面积控制在0.8平方米以内，不会占用过多的车间作业空间，机架的最高处距离地面1200mm，不会遮挡操作人员的作业视线，同时也不会与车间内的其他输送线、工作台设备产生干涉。

　　实际使用过程中，该机架既可以作为单个工位的物料暂存架使用，放置待装配的小型工件、工装夹具，也可以多台并排布置在生产线旁，作为工序间的物料中转承托装置，倾斜的承托面能够让物料自然靠向挡边一侧，操作人员取放物料时不需要大幅度俯身或者抬手，能够有效降低作业强度，提升工位的作业效率。结构上所有的外露棱角都经过打磨倒钝处理，不存在尖锐的毛刺，避免操作人员作业时被划伤，焊接完成后整体表面经过喷塑处理，具备一定的防锈耐磨能力，能够适应车间内多粉尘、少量油污的作业环境，长期使用也不会出现表面锈蚀脱落的问题。两侧支撑板上预留的减重孔同时也可以作为线缆、气管的穿线孔使用，如果后续需要在机架上加装感应开关、小型气动工装等配件，管线可以直接穿过减重孔进行布线，不会出现管线外露杂乱的情况。
