立柱式多关节助力搬运机械手结构

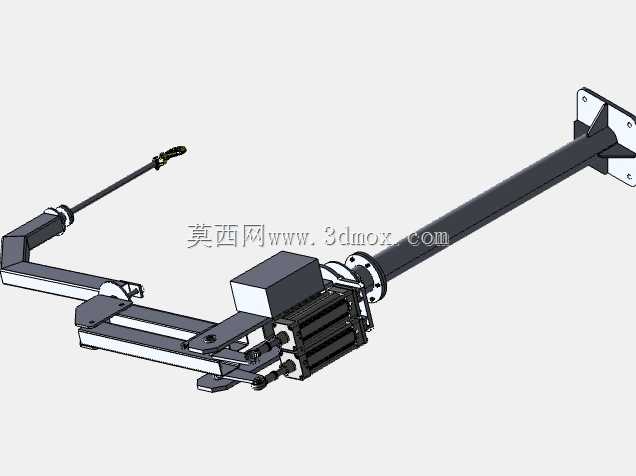

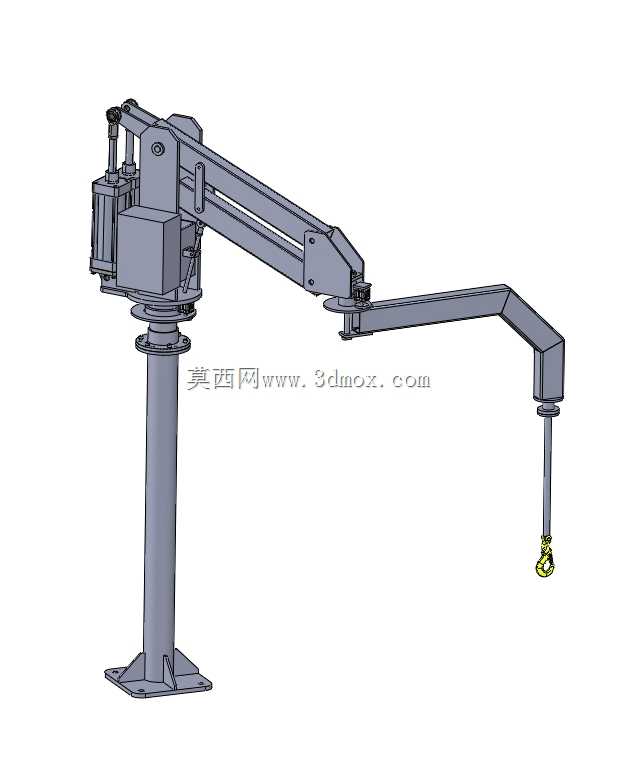

　　这款立柱式多关节助力机械手，主要面向车间内固定工位的中轻型工件上下料、工序间转运场景，常见于机加工产线工件转序、装配工位重型零部件抬升对位、仓储区域定点码垛作业，可覆盖以安装立柱为圆心的扇形作业区间，替代传统人工抬举作业，降低一线操作工人的劳动负荷，同时规避人工搬运过程中工件磕碰、人员砸伤的安全隐患。从结构设计逻辑来看，整机采用落地式立柱安装方案，底部为方形法兰安装座，通过膨胀螺栓与车间混凝土地面刚性固定，安装时需保证底座上平面的水平度公差控制在0.2mm/m以内，避免立柱倾斜导致臂架运行卡滞、回转精度超差；立柱内部集成回转支承结构，可实现360度全周回转，回转阻尼可根据实际负载大小调整，避免臂架空载时出现溜转问题。

　　臂架部分采用平行四边形连杆机构设计，大臂与小臂通过铰接轴连接，关节处配置自润滑铜套与深沟球轴承组合支撑，既保证臂架屈伸动作的顺畅度，又能长期承受径向与轴向复合载荷，减少日常维护频次；平行四边形结构的核心作用是保证末端吊具在臂架升降、屈伸过程中始终保持垂直状态，不会随臂架角度变化出现倾斜，避免挂载的工件出现晃动、滑脱风险。驱动端采用气动平衡方案，立柱侧置的气缸与蓄能器连通，可根据挂载工件的重量调整气压参数，实现工件的重力平衡，操作人员仅需施加很小的水平牵引力，即可带动工件在作业范围内任意位置移动，到位后可通过末端的刹车机构锁定臂架位置，方便完成工件对位、装配等精细操作。

　　末端配置万向吊钩结构，吊钩可绕垂直轴线360度旋转，同时具备小范围的角度摆动余量，适配不同形态工件的吊装需求，吊钩处设置有防脱卡扣，避免吊装带或工件吊耳意外脱出。从安装边界来看，整机安装时需预留足够的臂架回转空间，以立柱中心为基准，作业半径覆盖范围内不得有固定设备、管线等障碍物，避免臂架运行时发生碰撞；立柱安装高度需结合车间层高、作业工位的最大抬升高度确定，保证小臂抬升到最高位置时，末端吊钩的最低高度满足工件越过工位工装、料架的需求，同时臂架最低位置不会与地面操作人员、工位器具发生干涉。

　　在结构细节处理上，所有臂架结构件采用矩形钢管焊接成型，焊接后进行去应力退火处理，再通过机加工保证各铰接孔的同轴度与位置精度，避免装配后出现臂架扭曲、动作卡滞问题；所有外露的铰接轴端都设置有防尘密封圈，避免车间内的金属切屑、粉尘进入铰接摩擦副，延长关节部件的使用寿命。气路管线全部沿臂架内侧的走线槽布置，避免管线外露被工件剐蹭，同时在臂架屈伸的活动位置预留足够的管线弯曲余量，保证臂架全行程动作时管线不会被拉扯、挤压。这款机械手的负载适配区间覆盖10kg到80kg的中轻型工件，相比传统的悬臂吊，操作灵活性更高，对位精度更好，操作人员可直接扶着工件完成精准对位，无需额外辅助定位工装，尤其适合多品种小批量生产的车间工位使用，可根据不同工位的作业范围需求，调整大臂与小臂的长度比例，适配不同的作业半径要求，也可根据现场安装条件，将立柱安装改为倒挂式安装在厂房横梁上，适配地面空间不足的特殊工位。
