剪叉式重载货物吊装夹持吊具结构

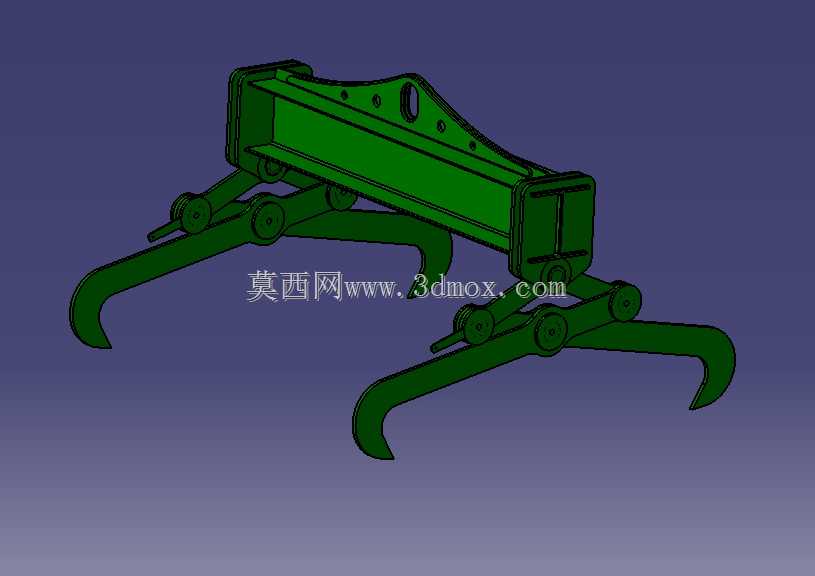

　　该吊具为剪叉联动式重载货物夹持装置，主要应用于车间内型材、箱体类规整货物的短距离吊装转运作业，适配车间桥式起重机、门式起重机的吊钩挂载使用，可在不额外捆绑吊索的前提下完成货物的抓取与起吊，大幅降低吊装作业的辅助准备时间，减少人工捆扎带来的安全隐患。从结构设计逻辑来看，整套机构采用纯机械联动方式实现夹持动作，无需额外配置液压、气动动力源，依靠起吊过程中吊点的向上拉力带动两侧连杆机构动作，驱动两端的夹钩同步向内收拢，随着起吊重量的增加，夹持力会同步增大，实现自锁式夹持，避免起吊过程中货物松脱，这种纯机械联动的设计逻辑，能彻底规避动力源失效带来的坠物风险，在无外接动力的作业场景下也能稳定使用。

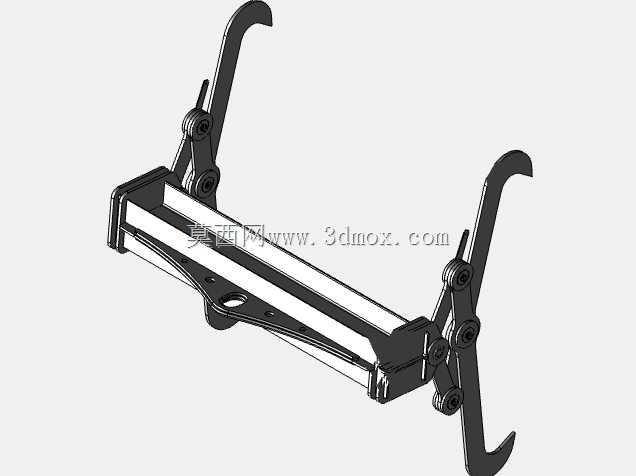

　　夹钩部分采用弯勾式外形设计，勾尖做了圆弧过渡处理，既可以勾住带吊装孔的工件边缘，也可以夹持规整的箱型、条形货物外侧，夹钩与连杆的铰接位置均配置了耐磨衬套，减少反复开合过程中的铰接磨损，延长整套机构的维护周期。主体承载梁采用箱型截面结构设计，相比同重量的型钢梁具备更高的抗弯截面模量，在额定起吊重量下主梁的挠度控制在千分之一以内，避免起吊过程中主梁变形导致两侧夹钩不同步、夹持力不均的问题。主梁上预留的中间吊装孔可直接与起重机吊钩连接，孔位做了加厚镶套处理，避免长期吊装磨损导致孔位变形扩大，影响挂载精度。

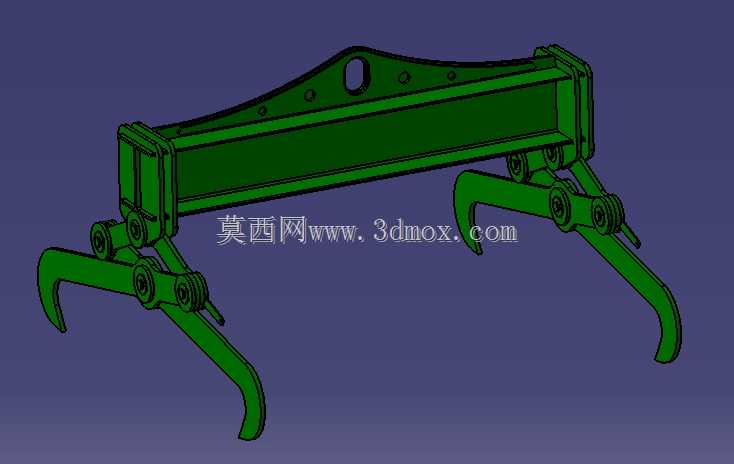

　　两侧的剪叉连杆组采用对称布置，每侧的连杆铰接点均经过受力校核，确保起吊过程中各连杆的受力在材料许用应力范围内，不会出现连杆失稳、铰接点断裂的问题。从安装边界来看，整套吊具的收拢状态下夹钩间距可适配最小宽度的货物，张开状态下的最大夹距覆盖常规车间转运的常见货物宽度范围，整体高度在挂载后不会额外占用过多起升净空，适配车间内层高有限的作业场景，不需要对现有起重机的起升行程做额外调整即可直接投入使用。

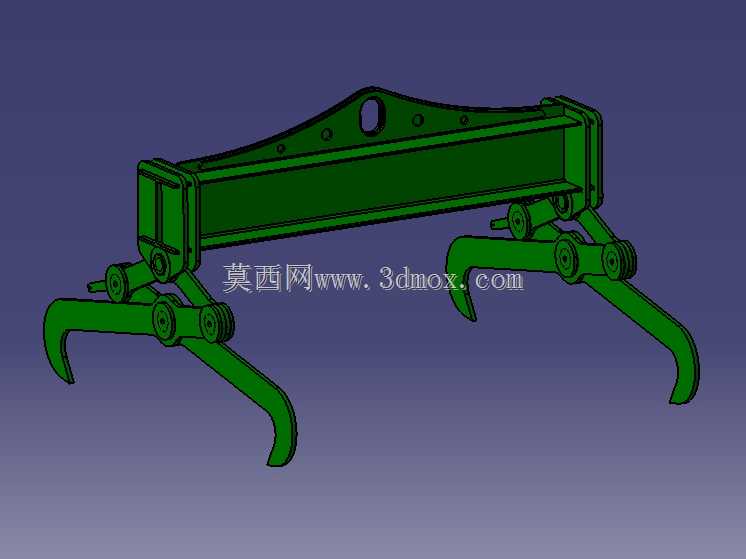

　　在实际作业过程中，操作人员只需要将吊具下落至货物对应位置，向上起升吊钩即可自动完成夹持动作，下落至指定位置后，吊具随着吊钩继续下放会自动松开夹钩，不需要人工额外操作解锁，整个吊装过程单人即可完成，相比传统的吊带捆绑作业，作业效率可提升六成以上，同时也避免了吊带磨损断裂、捆绑滑脱带来的作业风险。夹钩与货物接触的位置没有做额外的防滑齿设计，避免划伤工件表面，针对表面粗糙度要求较高的工件也可直接夹持，不会在工件表面留下压痕或划伤。整套机构的所有铰接点均采用外露式设计，日常维护时可直接观察到铰接点的磨损情况，加注润滑脂也不需要拆解机构，日常维护成本极低，适合在机械加工车间、仓储物流堆场、钢材转运工位等场景长期高频使用。在结构建模过程中，所有铰接位置的配合间隙均按照实际机加工公差设置，模拟实际装配后的活动自由度，可直接用于后续的工程图导出、受力仿真分析，也可作为同类型吊具设计的参考原型，针对不同的额定起重量、夹持尺寸需求，可在该结构基础上调整主梁长度、连杆尺寸、夹钩外形，快速衍生出适配不同作业场景的专用吊具。
