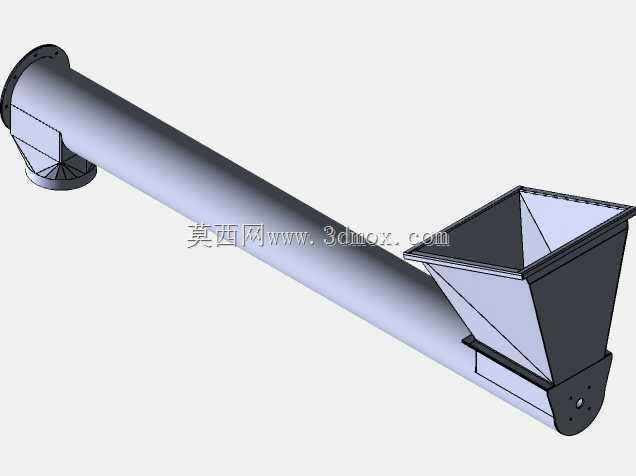

倾斜式管状螺旋给料输送设备结构

　　安装时通过螺栓紧固即可完成密封连接，不需要额外做复杂的密封适配。下端的进料段采用方锥形料斗设计，料斗的敞口尺寸做了放大处理，方便上游料仓或者人工投料时的物料承接，料斗与圆管壳体的衔接处做了顺滑过渡，避免出现直角积料的死角，料斗侧壁的倾斜角度大于常见散料的安息角，保证物料能够依靠自重顺利滑入管内的螺旋叶片间隙，不会在料斗位置出现架桥、堵料的问题。螺旋叶片采用连续等螺距设计，在倾斜输送的工况下，等螺距结构能够保证物料在管内的输送速度稳定，不会因为螺距变化导致物料在管内挤压密实，进而引发负载骤增的问题；叶片边缘与管体内壁的间隙经过校核，对于常见的2-5mm粒径的颗粒料、流动性较好的粉体，这个间隙既不会让物料大量从叶片与管壁的缝隙回流，在散料处理的生产场景里，这类倾斜布置的管状螺旋输送结构，是衔接料仓与下游工艺设备的核心中转单元，常见于粮食加工、建材配料、化工粉体输送、饲料生产等工况，用来完成粉状、颗粒状散料的密闭式提升与定量给料，避免敞开输送带来的物料洒落、粉尘外溢问题，适配有一定高度差的工艺布局需求。从结构设计逻辑来看，整体采用圆管作为输送主体壳体，相比U型槽体的螺旋结构，密闭性能更优，倾斜输送时不会出现物料从壳体接缝漏出的问题，管体内腔与螺旋叶片的间隙控制在合理范围，既能减少物料卡滞的概率，也能降低输送过程中的物料残留。设备上端设置法兰连接结构，用来对接下游设备的进料口，法兰盘上预留均匀分布的螺栓孔，可匹配不同规格的对接法兰，

　　也不会因为间隙过小导致叶片与管壁刮擦，产生运行异响和额外磨损。设备下端的端部设置端盖与轴承安装位，用来承载螺旋轴的径向载荷，端盖上预留密封件安装槽，可搭配填料密封或者骨架油封，避免管内的粉体物料从轴端漏出，同时也能阻挡外部的粉尘进入轴承位置，延长轴承的使用寿命。从安装边界来看，这类倾斜输送设备的安装角度通常控制在15度到45度之间，角度过大时会导致物料在管内的下滑力增加，输送效率下降，建模时已经预留了安装支架的连接位置，在管体的中部和上端位置设置了支架连接座，现场安装时可以根据实际的高度差调整支架的支撑高度，不需要额外在管体上焊接支座，避免焊接变形导致管体圆度超差，影响螺旋叶片的正常运转。进料斗的位置设置在靠近下端轴承的位置，

　　保证物料进入管体后有足够的输送距离被螺旋叶片推送至上端出料口，进料斗的上方可以根据需求加装格栅，用来拦截散料中的大粒径杂物，避免杂物进入管内卡滞螺旋叶片。在功能特性上，这种密闭式的管状螺旋结构，输送过程中物料完全处于封闭腔体内，对于有防尘要求、或者容易吸潮的物料，能够减少外界环境对物料的影响，相比皮带输送、斗式提升的结构，整体占用的横向空间更小，适合在厂房空间局促的工艺布局里使用，设备整体没有复杂的易损结构，日常维护只需要定期检查轴承润滑情况、检查叶片磨损量即可，运维成本较低。设计过程中需要重点校核螺旋轴的挠度，因为长距离倾斜布置时，螺旋轴的自重加上物料的载荷会导致轴中部产生挠度变形，如果挠度过大会导致叶片刮擦管壁，

　　所以建模时对轴的直径、中间支撑的位置做了合理规划，在长规格的设备中可以在管体中部加装中间吊轴承，不过吊轴承的位置会影响物料的通过性，所以在这个模型的设计里，通过优化轴的材质和直径，在常规输送长度下取消了中间吊轴承，减少了物料堵塞的风险。出料端的法兰位置做了止口设计，对接下游设备时可以通过止口定位，保证出料口与下游设备进料口的同轴度，避免物料从对接缝隙漏出，法兰的密封面采用平面密封，搭配橡胶垫片即可满足常规工况的密封要求，如果是输送有腐蚀性的物料，还可以更换为聚四氟乙烯密封垫片。整体结构的所有连接位置都采用螺栓可拆卸连接，不需要做永久焊接，方便后期的设备检修与部件更换，比如叶片磨损后可以拆开端盖将螺旋轴整体抽出更换，不需要整体拆解设备壳体，大幅降低检修的工作量。
