移动式倾斜管物料输送装置结构设计

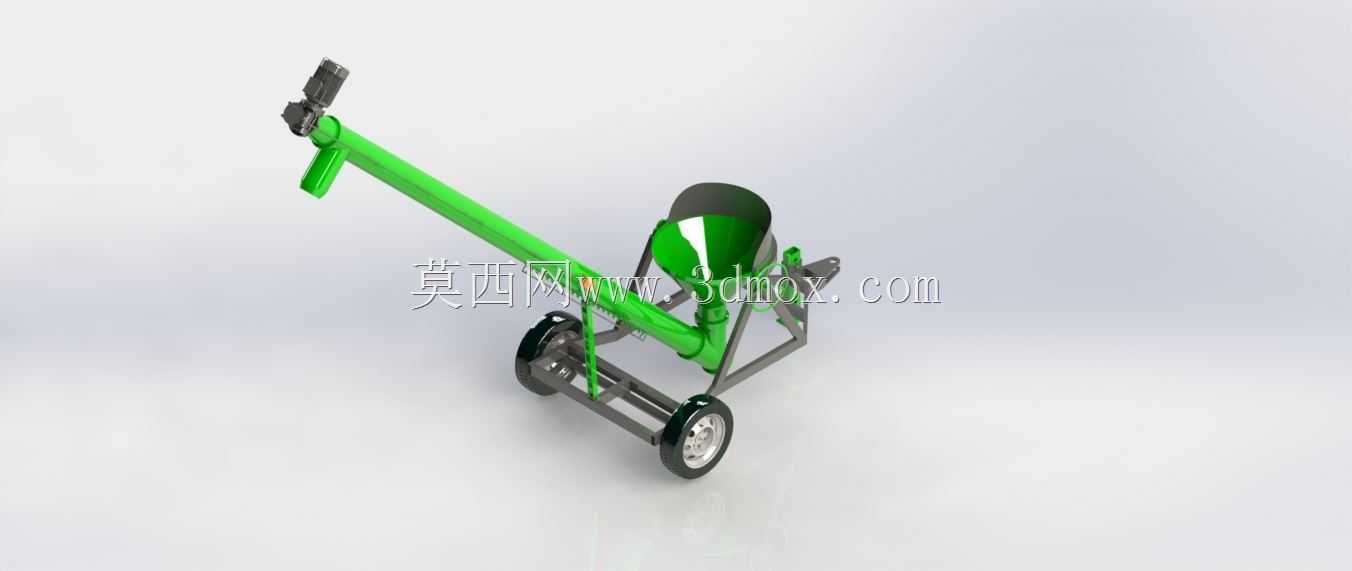

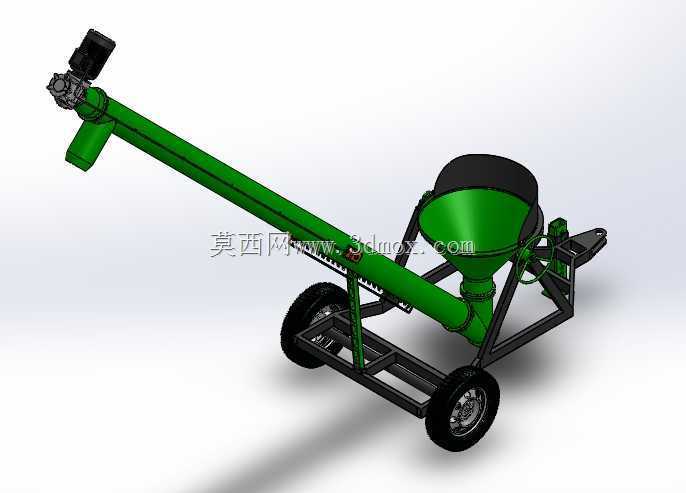

　　这款移动式倾斜管物料输送装置，主要面向小型加工车间、零散物料中转、农牧场散料转运这类场景设计，解决固定输送设备无法灵活转场、短距离散料上料高度适配难的问题。区别于大型固定式皮带输送机，该设备整体采用轮式移动底盘结构，底部配置两个承重行走轮与后部支撑结构，单人即可推动完成工位转移，不需要额外做地基固定，适配场地内多工位轮流作业的需求，比如粮食加工点不同料仓的补料、小型工地散状建材的短距离转运、养殖场景下饲料从存储区到饲喂区的输送，都能通过该设备完成作业。

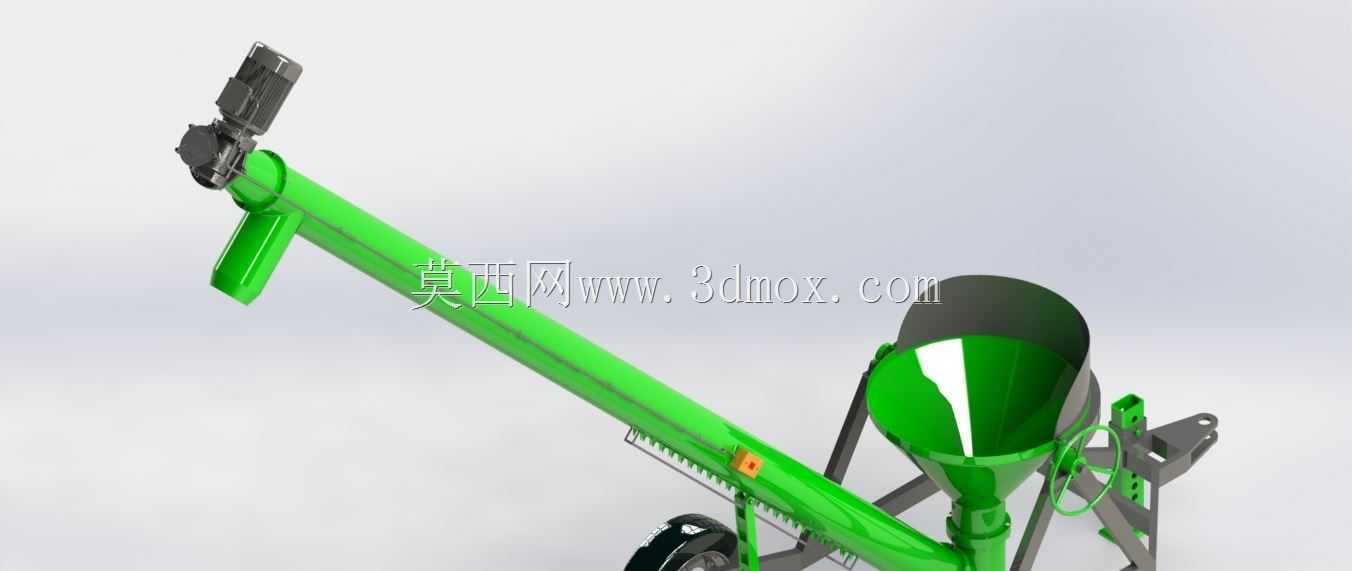

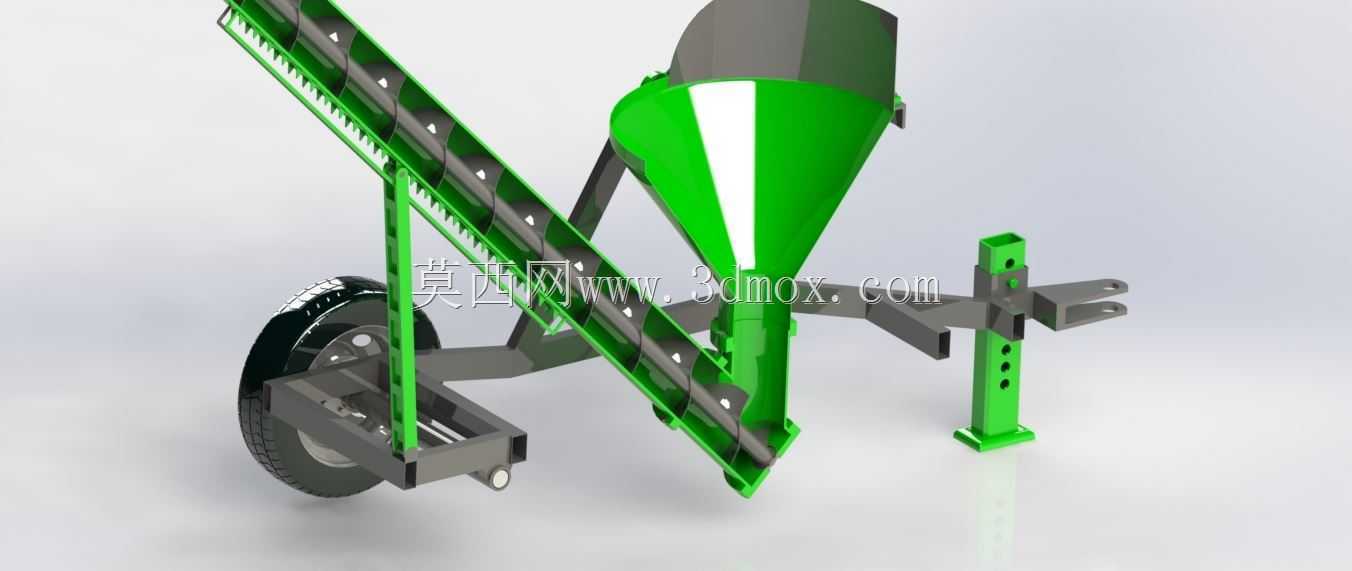

　　设备核心输送段采用倾斜布置的封闭管体结构，管体内部配置螺旋输送构件，进料端设置敞口式受料斗，料斗与管体进料段平滑过渡，避免散料在进料位置出现卡滞、堆积的问题；管体出料端延伸至高位，可直接对接料仓入口、加工设备进料口，不需要额外增设转接溜槽，减少物料转接过程中的撒漏。管体倾斜角度经过结构校核，在保证物料顺利沿管体向上输送的前提下，尽可能压缩设备整体占地长度，管体与底盘支架采用刚性焊接连接，支架处设置多组斜向加强筋，抵消输送过程中螺旋构件转动带来的振动，避免长期作业后管体出现变形、连接位置开焊的问题。

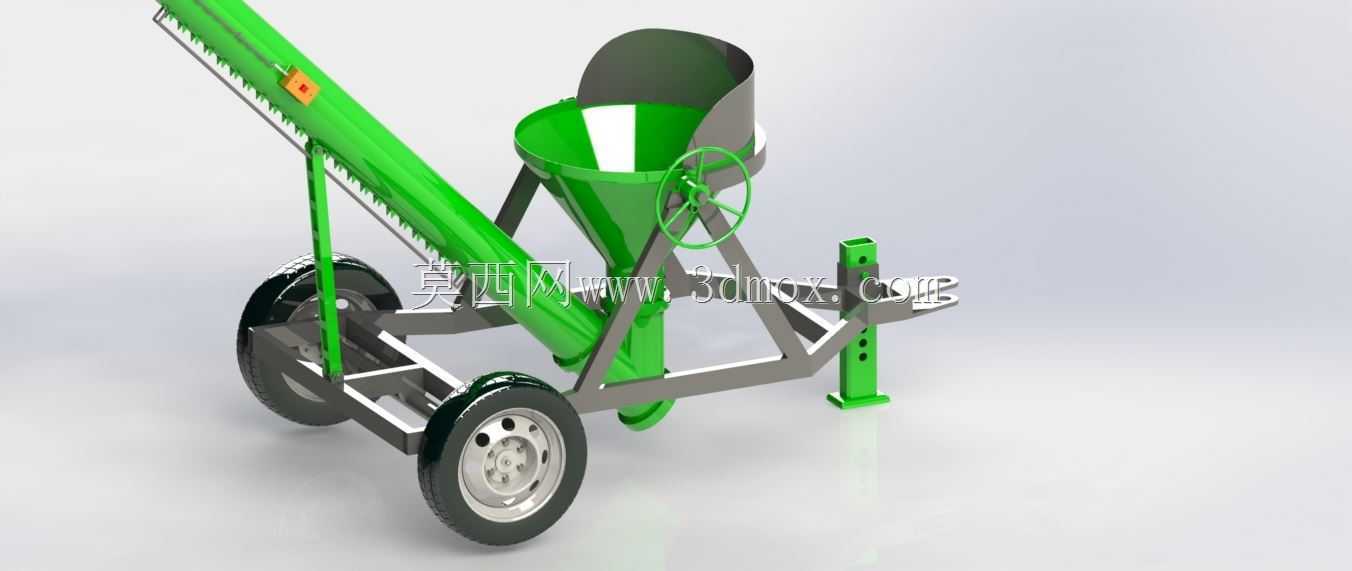

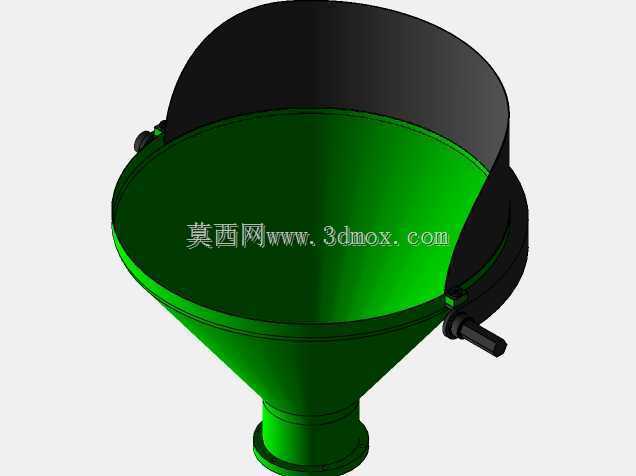

　　从设计思路层面，该装置优先考虑了小场景作业的灵活性需求，整体结构没有冗余设计：底盘框架采用矩形钢管拼焊成型，在保证结构强度的前提下尽可能降低设备自重，行走轮选用实心橡胶轮，适配车间水泥地面、厂区砂石地面等多种路况，不需要做专门的路面平整处理；受料斗采用敞口大倾角设计，既可以人工直接倒料，也能适配小型铲车的低位卸料，料斗内部做圆弧过渡处理，减少散料挂壁残留，针对粉状、小颗粒状散料的输送特性，管体内壁与螺旋叶片的间隙控制在合理范围，避免物料卡滞导致的输送负载骤增。

　　安装边界与尺寸适配方面，设备整体长度控制在小型作业空间可容纳的范围，轮距设计满足常规车间通道、厂区小门的通行要求，不需要对现有场地做拓宽改造；出料端高度适配常见的小型加工设备进料口高度、1-2米高度的小型储料仓进料位置，不需要额外垫高设备或者搭建上料平台。设备的动力安装位预留于管体上端出料侧，安装时可直接匹配常规驱动单元，动力端与螺旋轴采用直连结构，减少链传动、带传动带来的额外维护点，日常作业只需要定期检查连接螺栓紧固情况、转动部位润滑状态即可，维护门槛较低，适合非专业设备运维人员的日常操作。

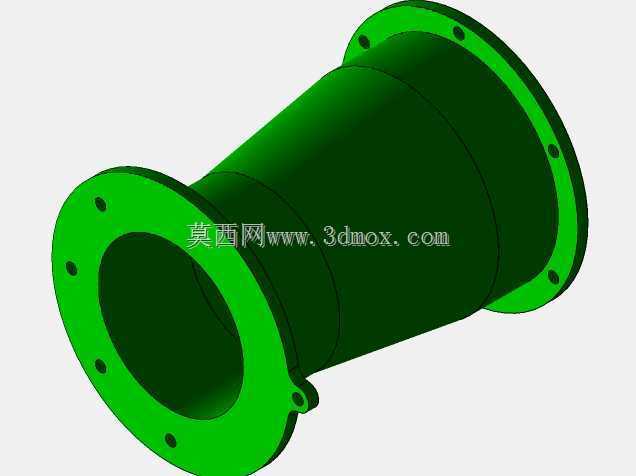

　　结构细节上，底盘后部设置有手扶推行位，推行位高度适配成年人站立操作的施力高度，转移设备时不需要过度弯腰；设备停放作业时，后部支撑脚可直接接触地面，与两个行走轮形成三点支撑，保证作业过程中设备不会出现滑移、倾翻，支撑脚位置设置有高度调节余量，可适配不平整地面的调平需求，避免管体倾斜角度出现偏差影响物料输送效率。管体出料口设置有导料短节，可根据对接设备的进料口尺寸更换不同规格的导料接套，减少物料落料时的粉尘外溢与撒漏，针对不同流动性的散料，还可在导料位置加装调节挡板，控制物料出料流量，匹配下游设备的处理能力，避免出现堵料问题。
