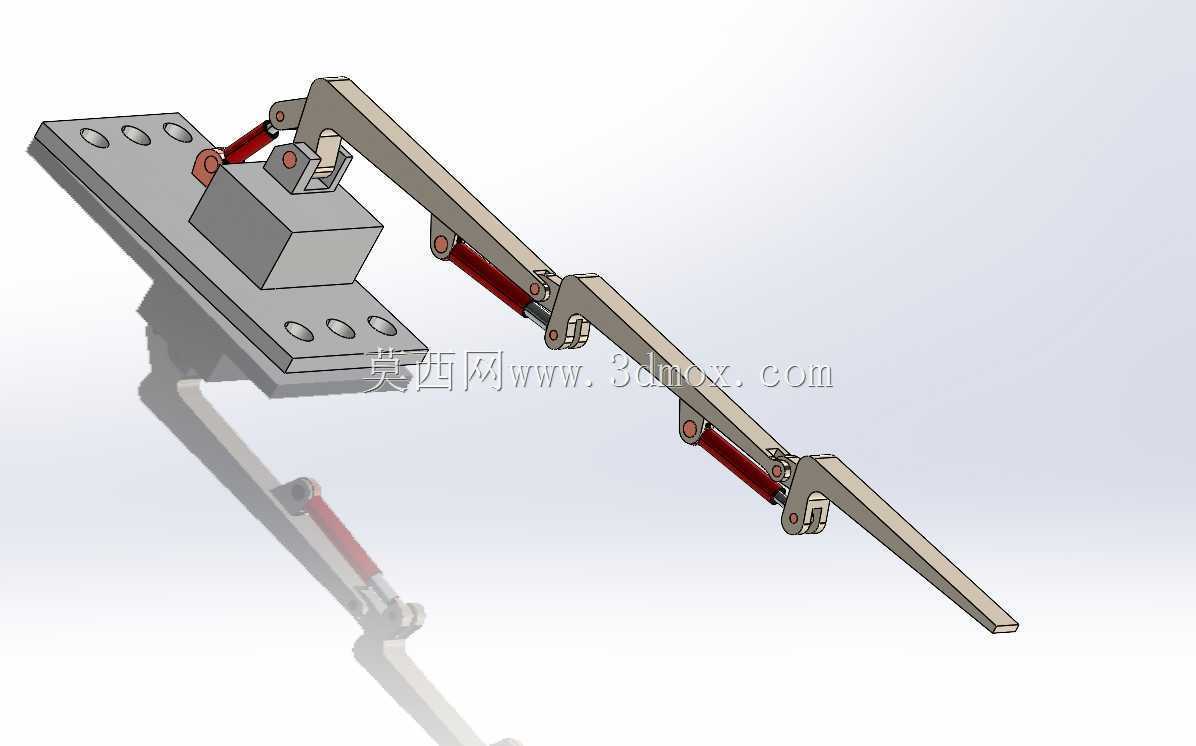

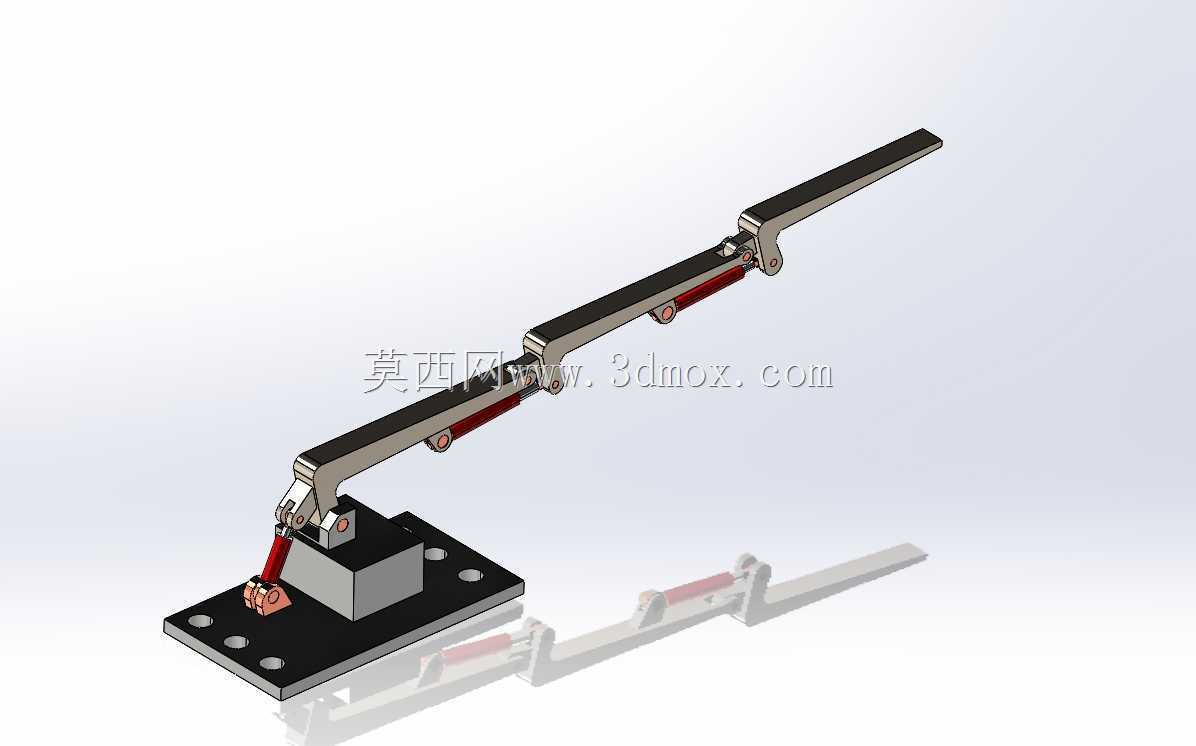

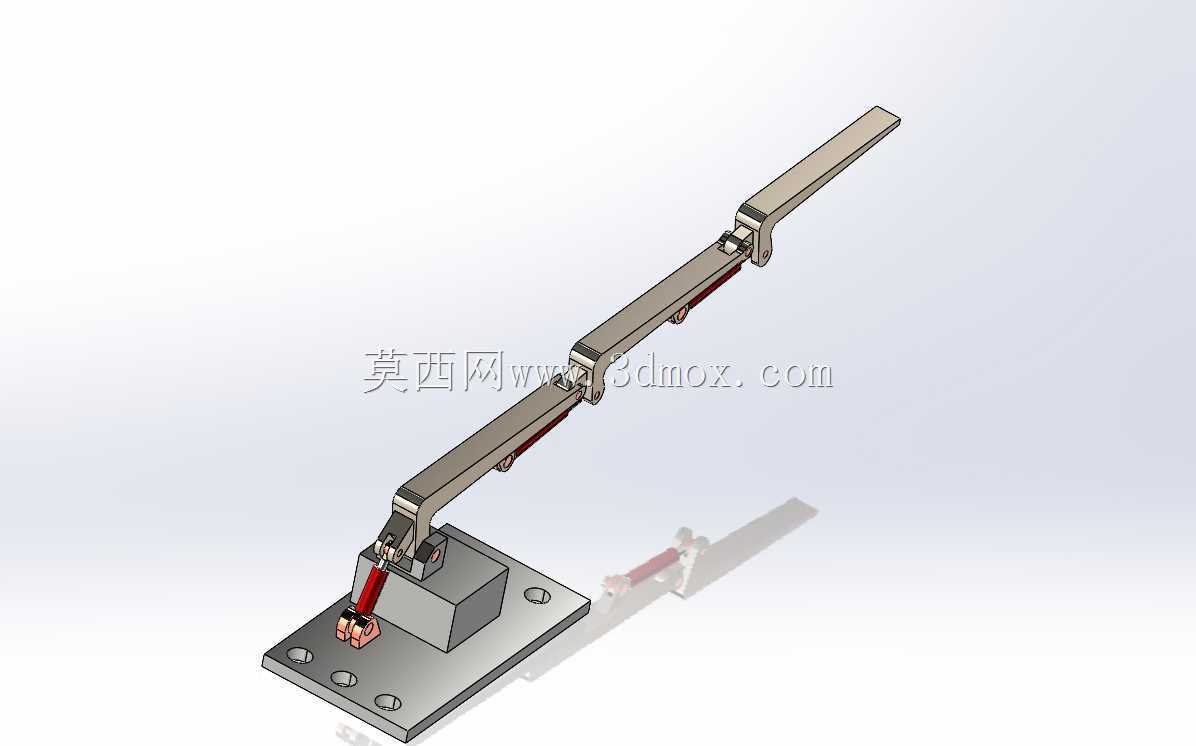

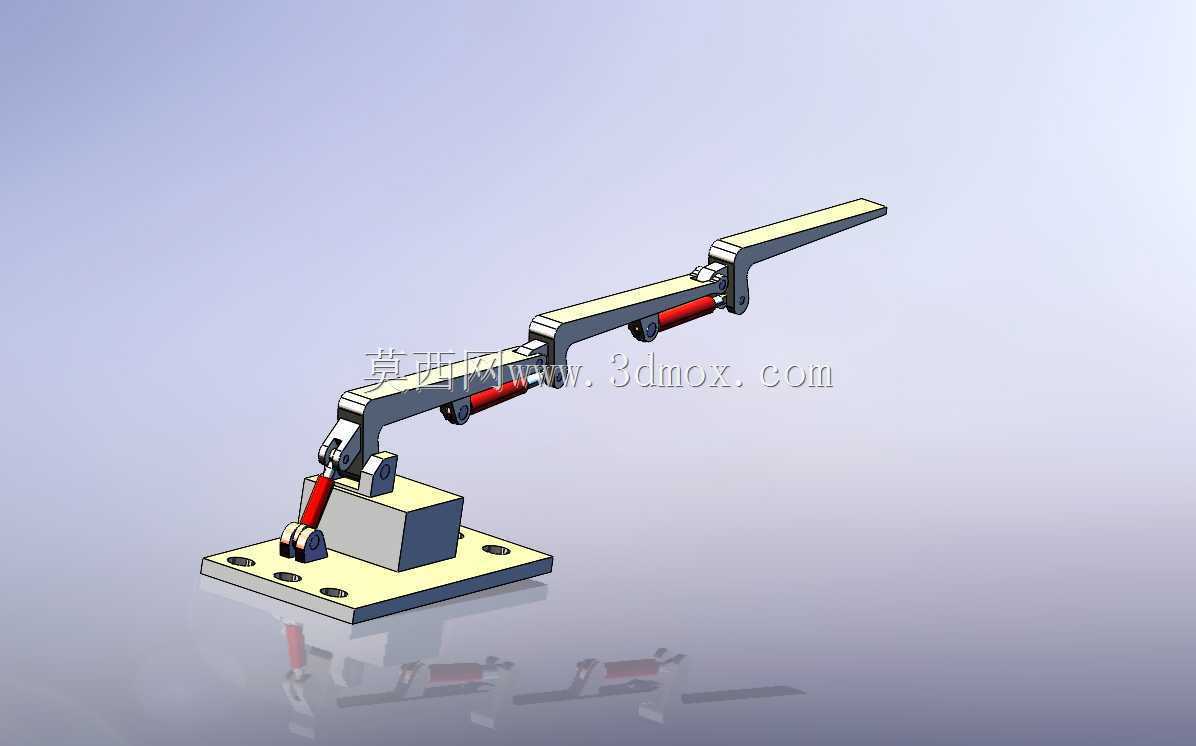

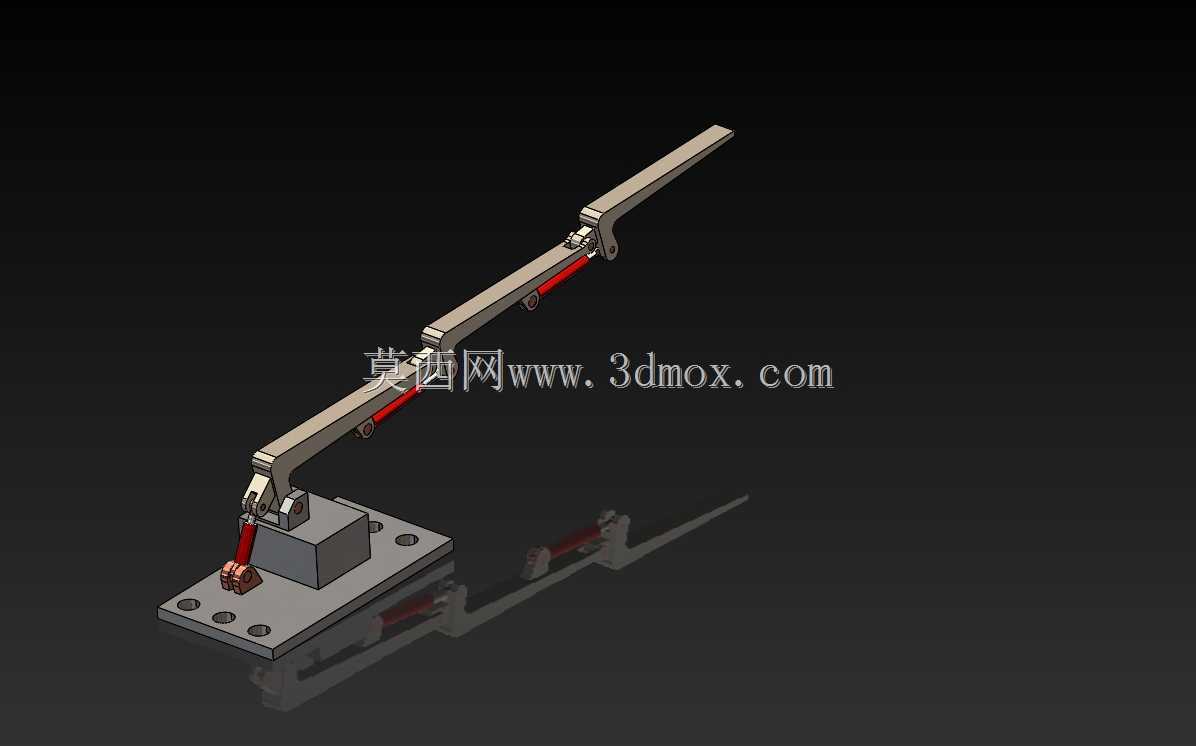

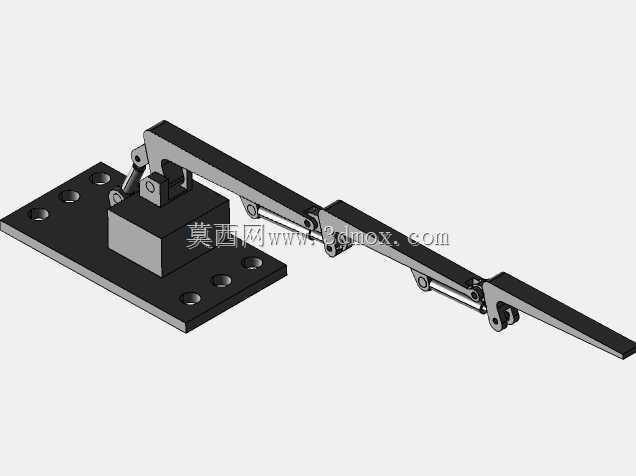

多关节液压驱动机械臂结构设计

　　这款多关节液压驱动机械臂的结构设计，核心围绕重载工况下的重复定位精度与动作稳定性展开，从安装基座的布局来看，基座采用带多组安装孔的平板式结构，孔位按照通用工业设备安装的螺栓孔距标准排布，可直接适配现有生产线的设备安装台面，无需额外加工过渡转接板，安装时仅需匹配对应规格的高强度螺栓完成紧固，即可保证基座在机械臂全行程动作时无偏移、无共振。从关节驱动逻辑来看，每一段臂杆的铰接位置都配套独立的液压执行元件，液压元件的安装支座与臂杆采用一体化铣削成型结构，避免了拼接式支座在长期交变载荷下出现的连接松动问题，臂杆之间的铰接轴采用耐磨合金材质，配合自润滑衬套，可在无频繁加注润滑脂的工况下长期维持转动间隙在允许公差范围内，

　　不会因关节旷量影响末端执行件的定位精度。在实际工业场景中，这类机械臂可适配的作业范围覆盖了高温工件搬运、重型零部件上下料、压铸工位取件、焊接工位姿态调整等多个环节，不同于轻型电动协作机械臂的负载上限，液压驱动的结构形式可在臂杆伸展至最大行程时仍保持额定负载能力，不会因臂杆挠度变形导致末端位置偏差。设计过程中针对臂杆的截面形状做了多轮受力仿真优化，没有采用等截面的实心杆结构，而是在保证抗弯截面模量满足载荷要求的前提下，对臂杆非受力区域做了减重处理，既控制了整体结构自重，又避免了臂杆动作时因自身惯量过大导致的启停冲击。从动作行程边界来看，机械臂的基座回转、各关节俯仰角度都做了机械硬限位设计，硬限位位置设置了缓冲阻尼块，

　　避免关节运动到极限位置时出现刚性碰撞，同时液压管路的排布沿着臂杆内侧的走线槽固定，管路弯曲半径符合液压元件的安装规范，不会在臂杆反复屈伸过程中出现管路弯折、磨损漏油的问题。末端的安装接口采用标准的法兰式连接结构，可根据不同作业需求快速更换夹爪、焊枪、吸盘等不同执行末端，接口的定位销孔精度可保证末端执行件更换后的重复定位误差控制在工业作业允许的范围内。在结构细节处理上，所有铰接位置的外侧都设置了防尘挡圈，可阻挡车间环境中的金属切屑、焊接飞溅、粉尘等杂质进入铰接摩擦副，延长核心转动部件的维护周期，液压元件的进出油口位置都预留了足够的操作空间，方便后期维护时拆装油管、更换密封件，不需要对周边结构做大面积拆解。针对不同工况的安装需求，

　　基座的安装孔位同时兼容了地面立式安装、设备侧挂安装两种形式的孔距要求，用户可根据生产线的布局空间选择对应的安装方式，不需要重新加工基座结构。臂杆的长度配比经过反复校核，在保证最大作业覆盖半径的前提下，尽可能缩小了臂杆完全收回时的整体占用空间，避免设备在待机状态下对生产线的人员通行、物料转运造成干涉。
