休闲车载12V轴流散热风机结构

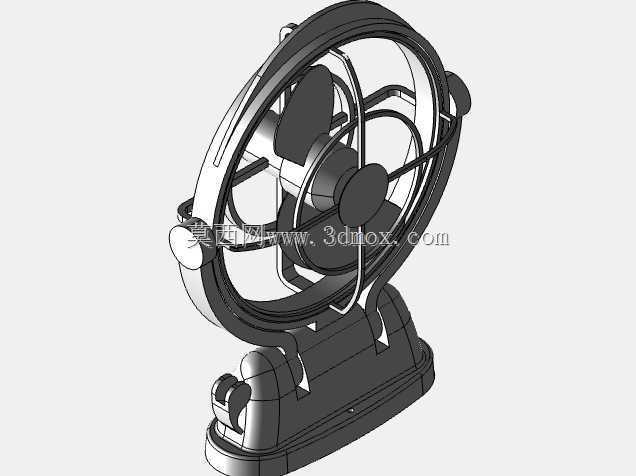

　　这款车载小风机的建模切入点，首先落在休闲车舱内局促的安装边界上。不同于工业机柜固定工位的散热风机，休闲车内部的饰板弧度、乘员活动空间、走线槽位置都没有统一标准，因此整套结构没有采用常规方形法兰盘的固化布局，而是把风筒外圈、夹持支架、壁挂底座拆成三个可相对调整的装配单元。风筒主体保留圆形轴流风道的顺滑轮廓，外圈预留的环形加强筋既承担风叶高速转动时的径向约束，也作为支架卡爪的夹持基准；两侧伸出的支架臂没有做成死焊接的固定角度，而是在铰接位置预留了阻尼转动的配合面，装车后可以根据舱内气流盲区调整俯仰角度，避免直吹乘员面部的同时，把气流导向电器柜、座椅下方或者卧铺侧方的积热区域。

　　从实际用途来看，这类12V风机并不承担大流量工业散热任务，它的核心场景是休闲车驻车状态下的舱内空气循环：车辆熄火停靠时，主空调系统往往不会长时间满负荷运行，冰箱压缩机、车载电源逆变器、照明控制模块集中布置的柜体内部会持续积攒热量，这款小风机可以直接接驳车载低压供电回路，在低功耗状态下持续带动空气流动，打破柜内热空气滞留的分层状态。建模时风叶部分没有照搬普通台扇的宽叶片造型，而是采用窄弦长、多叶数的轴流叶型，叶尖与风筒内壁的间隙控制在很小的范围，既降低转动时的紊流异音，也避免休闲车颠簸路面下叶片刮蹭筒壁；叶根位置做了加厚过渡，对应车辆行驶中的持续振动工况，防止长期交变载荷下叶根出现疲劳裂纹。

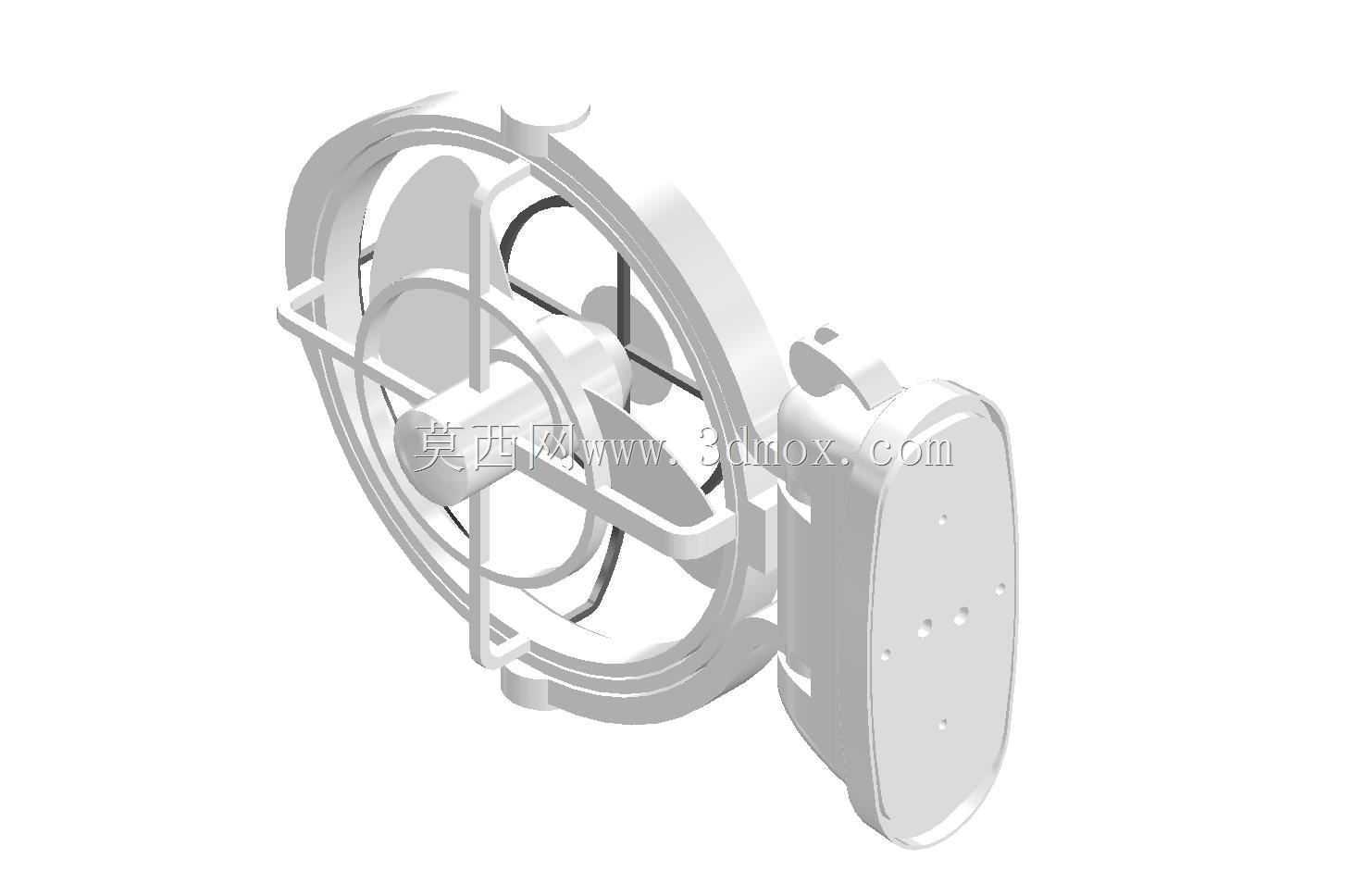

　　外形尺寸的把控完全围绕车载安装的空间限制展开：风筒的轴向厚度做了压缩处理，不会在壁挂安装后突出饰板过多占用过道空间；后侧的安装底座没有采用单薄的平板结构，而是做成带空腔的椭球形壳体，内部可以容纳接线端子、降压保护元件的安装位，底座背面预留的多个沉头孔位对应不同的安装面曲率——既可以用自攻螺丝固定在木质内饰板上，也可以搭配卡扣固定在金属型材支架上。底座与风筒支架的连接位置做了防脱限位，车辆经过颠簸路面时，即使铰接阻尼出现轻微磨损，风筒组件也不会从底座上脱出。

　　设计思路上特意规避了家用风扇的冗余装饰结构，所有外表面的加强筋、卡扣位都兼顾模具脱模的工艺性：风筒外圈的环形槽可以直接嵌入防护网罩，网罩的细筋间距满足手指无法触碰风叶的安全要求，同时不会过度阻挡进风面积；底座侧面预留的走线缺口可以把供电线束完全隐藏在壳体内部，避免舱内活动人员剐蹭电线。整套结构的装配逻辑也适配售后维修场景：风叶、电机筒、支架、底座都可以独立拆分，后期更换电机或者清理风叶积尘时，不需要把整个底座从车壁上拆除，仅需松开支架侧的紧固旋钮即可取下风筒组件。针对休闲车使用环境里可能出现的温差变化，各配合面的间隙预留了塑料件热胀冷缩的补偿量，避免夏季车内高温下塑料件膨胀出现转动卡滞，冬季低温下材质变脆出现装配应力开裂。
