交流稳压器用钣金壳体结构设计

　　这套钣金壳体结构主要应用于中小功率交流稳压器的整机防护与内部元件承载场景，是稳压器整机装配环节中不可或缺的结构部件。在实际配电场景中，交流稳压器多部署在车间进线端、机房供电侧、精密设备前端供电节点等位置，壳体需要承担内部线圈、调压模块、控制电路板的承载固定功能，同时要隔绝外部粉尘、飞溅液体、意外触碰带来的安全隐患，还要兼顾设备运行时的散热通风需求与安装维护的便捷性。

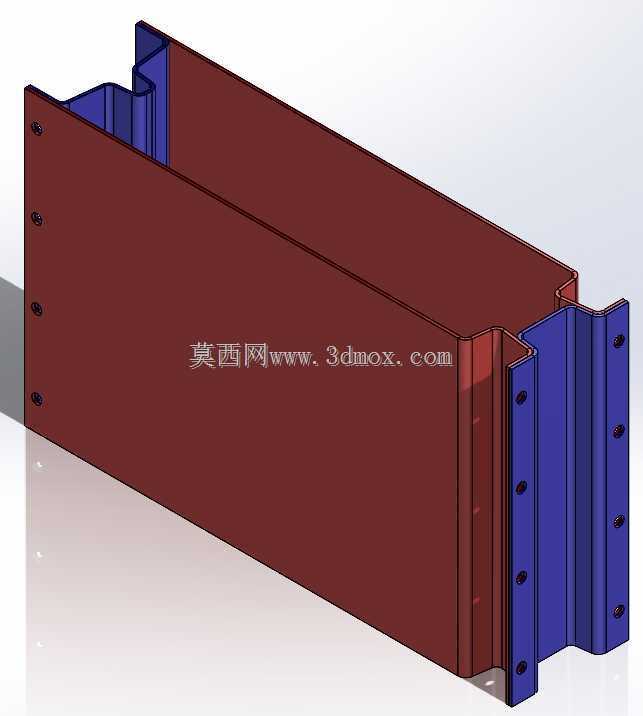

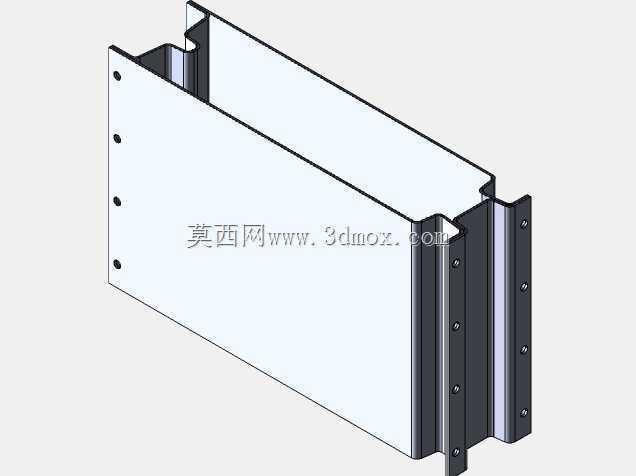

　　从结构设计思路来看，整体采用分体式折弯拼合结构，主体腔体采用冷轧钢板折弯成型，两侧搭配蓝色涂装的安装支架，这种设计首先考虑了钣金加工的工艺可行性，所有折弯边均预留了标准折弯半径，避免折弯处出现应力开裂问题，同时减少焊接工序占比，降低加工过程中的热变形风险。主体腔体的深度方向预留了足够的内部空间，能够容纳不同功率等级的调压线圈与控制组件，腔体侧壁预留的安装孔位采用等间距排布，既可以适配不同尺寸的内部元件安装，也能在批量生产时减少工装调整频次，提升加工效率。

　　两侧的安装支架采用外翻边折弯设计，支架上的固定孔位做了沉台处理，装配时螺丝可以完全沉入孔位内部，不会突出支架表面，既避免了安装时螺丝刮伤安装基面，也能让设备与安装面贴合更紧密，提升固定后的稳定性。支架与主体腔体的连接采用侧边咬合加螺丝紧固的组合方式，咬合边能够承担大部分的结构载荷，螺丝则起到定位与防松脱的作用，相比纯螺丝连接的结构，这种设计的抗振动性能更强，能够适配车间等存在小幅振动的部署场景，避免长期运行后连接部位出现松动。

　　在安装边界方面，该壳体的宽度方向尺寸适配标准19英寸机柜的安装间距，既可以独立落地放置，也可以通过两侧支架固定在标准机柜立柱上，满足不同场景的安装需求。壳体的上下边缘均做了内卷边处理，一方面可以提升壳体整体的结构刚性，减少薄钢板带来的共振形变，另一方面也能避免安装维护时锋利的板边划伤操作人员。腔体内部的折弯边预留了接地螺柱安装位，能够直接连接内部元件的接地端与外部接地系统，符合低压电气设备的安全防护要求。

　　从功能特性上看，壳体表面采用分色涂装处理，主体腔体的深色涂装可以减少长期使用过程中表面污渍的显现，降低运维清洁的频次，两侧支架的亮色涂装则可以在安装时快速定位孔位，提升装配效率。壳体的开口端预留了面板安装位，能够直接适配标准尺寸的稳压器操作面板，面板安装位周边预留了密封胶条卡槽，安装胶条后可以达到IP20以上的防护等级，能够阻挡直径大于12mm的固体异物进入壳体内部，满足常规室内配电场景的防护需求。

　　在实际选型适配过程中，该结构可以根据稳压器的功率等级调整板材厚度，小功率机型采用1.2mm厚度冷轧板即可满足结构强度要求，大功率机型可以将板材厚度提升至1.5mm或2.0mm，不需要调整整体的外形尺寸与安装孔位，能够大幅降低衍生型号的设计工作量。壳体的背部预留了散热格栅的安装位置，可以根据设备的发热量选择安装自然通风格栅或者强制散热风扇，适配不同负载率下的散热需求，避免内部元件因为过热出现性能衰减或者寿命缩短的问题。
