交流稳压器线圈绕制工装结构设计

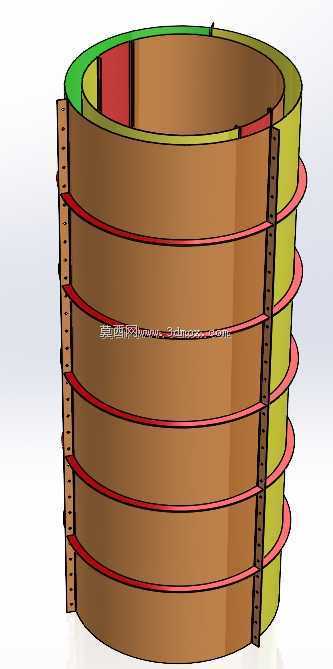

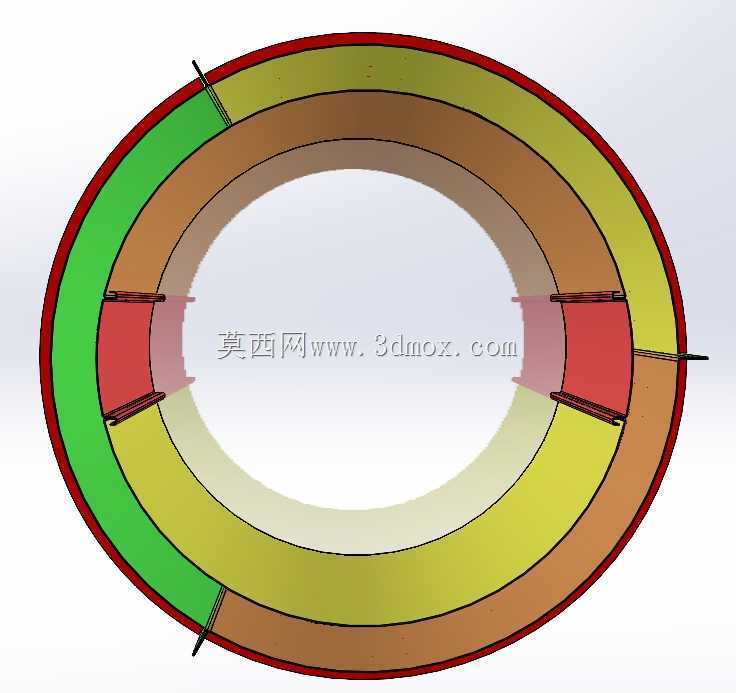

　　在交流稳压器的生产制造环节，线圈绕制是决定整机稳压精度、负载稳定性与运行温升的核心工序，这套筒状工装正是针对稳压器核心线圈的分层绕制需求开发的专用成型结构，区别于通用绕线模的通用化设计，该结构完全匹配中小容量交流稳压器线圈的绕制工艺要求，能够在绕线过程中为漆包线、层间绝缘材料提供稳定的径向支撑与轴向定位，避免绕制过程中出现线圈松散、层间错位、绝缘层偏移等常见工艺缺陷。从结构设计逻辑来看，工装采用同轴嵌套的多层筒体结构，内层筒体作为绕制基准面，其圆柱度公差控制在0.1mm以内，保证绕制完成的线圈内圆与后续铁芯装配的同轴度要求，外层的分段式限位结构则对应线圈的分层绕制台阶，每一层绕制完成后可通过外侧的周向定位条实现层间绝缘的快速对齐，

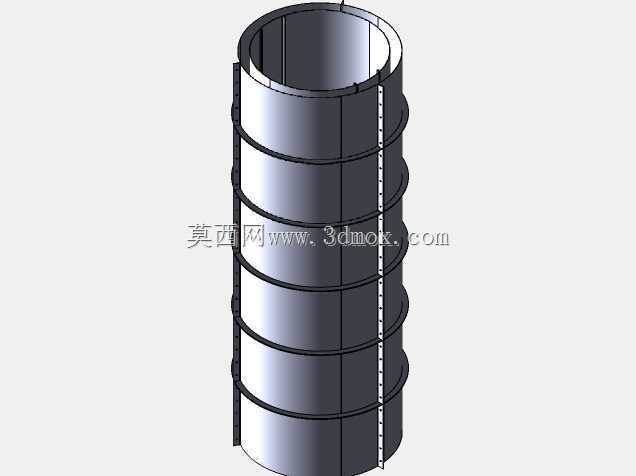

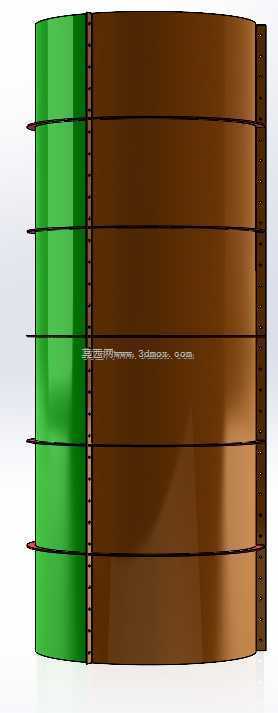

　　不需要额外的人工测量划线，能够将单只线圈的绕制辅助时间压缩40%以上。筒体外侧均匀分布的多道环形凸台，对应线圈的层间分隔位置，凸台的高度恰好匹配单根漆包线的线径与层间绝缘纸的厚度之和，绕制过程中漆包线可以顺着凸台形成的导向槽均匀排布，从根源上避免绕线过程中出现的压线、跳线问题，而筒体两侧的竖向定位条则预留了线圈引线的出线槽位，引线可以顺着定位条的凹槽引出到线圈端部，不会在后续浸漆、装配过程中出现引线移位、绝缘破损的问题。考虑到绕制完成后线圈需要从工装上脱模，该结构在设计时采用了分体式涨缩结构的设计思路，内层筒体预留了0.2mm的脱模斜度，绕制完成后只需要松开端部的锁紧结构，内层筒体即可向内收缩，轻松与线圈内圆脱离，

　　不会因为漆包线绕制后的张紧力导致工装卡滞，也不会在脱模过程中刮伤线圈内层的绝缘层。从安装边界来看，这套工装的端部连接结构完全匹配常规卧式绕线机的主轴装夹尺寸，不需要额外制作过渡连接法兰，直接装夹即可使用，筒体的有效绕制长度覆盖了5kVA到30kVA容量段交流稳压器的线圈高度需求，径向尺寸则对应不同容量等级的线圈内径要求，通过更换不同厚度的外层调节套，即可快速适配不同规格的线圈绕制需求，不需要为每一种规格的线圈单独制作整套绕线模，能够大幅降低生产环节的工装制作成本与存储管理成本。在实际生产应用中，该工装除了用于常规漆包圆铜线的绕制，也能够适配扁铜线、铝线等不同导线材质的绕制需求，外侧的定位条可以根据导线的硬度调整压紧力，

　　避免硬态导线绕制过程中出现回弹导致的线圈松散问题，同时工装的筒体表面做了硬质阳极氧化处理，表面硬度达到HV400以上，长期绕线过程中不会被导线磨出沟槽，使用寿命是普通钢制绕线模的3倍以上，而且氧化层的表面粗糙度控制在Ra0.8以下，不会刮伤导线表面的绝缘漆层，能够有效降低线圈绕制后的匝间短路风险。不同于通用绕线工装只考虑绕制过程的支撑作用，这套结构在设计时还同步考虑了线圈绕制完成后的浸漆、烘干工序的适配性，筒体上均匀分布的透气孔能够让绝缘漆充分渗透到线圈的每一层缝隙中，烘干过程中也不会因为工装的密闭结构导致溶剂残留，保证线圈的浸漆质量，提升线圈整体的机械强度与绝缘性能。在稳压器的实际运行过程中，线圈的排布均匀度直接影响漏磁大小，进而影响稳压器的稳压精度与空载损耗，通过这套工装绕制的线圈，每一层导线的排布偏差可以控制在0.05mm以内，层间绝缘的对齐度偏差不超过0.1mm，能够将线圈的漏磁系数控制在设计要求范围内，有效降低稳压器运行过程中的温升与噪音，提升整机的运行可靠性。
