赫雷松坦布尔类多孔套筒阀芯结构

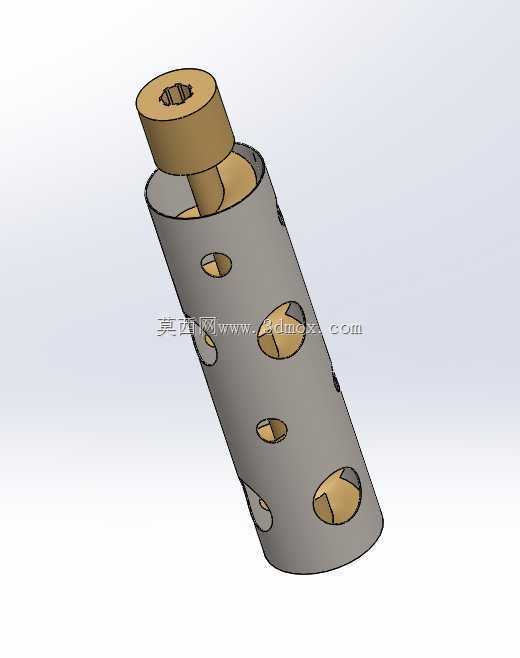

　　该多孔套筒类阀芯结构，多用于流体管路系统的节流、整流工况，在液压系统回油管路、气动系统消声节流段、小流量流体稳压支路中都能见到同类结构的应用。不同于常规的单孔节流阀芯，这种沿筒体周向、轴向错落排布多组过流孔的结构，能在阀芯轴向位移过程中实现过流面积的线性渐变，避免单孔节流容易出现的流量突变、流体啸叫问题，同时分散流体对阀芯的径向冲击力，降低阀芯卡滞的概率。从结构设计逻辑来看，筒体采用薄壁圆筒作为主体承载结构，上端的凸台轴段用于和驱动机构连接，内孔与上端柱塞段采用间隙配合，柱塞上开设的斜向导流槽能在阀芯开启初期引导流体平缓进入筒体内腔，避免流体直接冲击筒壁造成的局部紊流。筒体上的过流孔采用圆形截面，沿轴向分三排错落布置，

　　每排孔的周向相位差保持在60度，既保证筒体自身的结构强度，避免孔位集中造成的筒体刚度下降，又能让流体从多个方向进入筒内后相互对冲，抵消部分流体动能，降低出口端的流体脉动。设计过程中需要重点控制几个尺寸边界：首先是筒体的外径与安装阀套的内孔配合公差，一般采用H7/g6的间隙配合，保证阀芯轴向移动顺畅无卡滞，同时配合间隙控制在0.02-0.04mm之间，避免间隙过大造成的内泄漏超标；其次是各过流孔的孔边倒角，所有孔的进出口端都做0.2mm的45度倒角，去除加工毛刺的同时，避免流体经过锐边时产生的气蚀损伤，延长阀芯使用寿命；上端连接轴段的内六角驱动孔深度要满足驱动扭矩传递要求，孔底与柱塞段的壁厚不小于2mm，避免驱动时出现轴段断裂。

　　在实际应用场景中，这类结构常配套在小通径的交流稳压管路、润滑系统节流阀、小型气动减压阀中，当阀芯沿轴向移动时，不同高度的过流孔逐步开启或关闭，实现流量的精准调节，相比针形节流阀，它的抗污染能力更强，流体中的微小杂质不容易卡在节流口位置，因为多组过流孔的设计即使个别孔被杂质堵塞，其余孔位仍能保证基础过流能力，不会出现突然断流的故障。建模过程中需要注意筒体上各孔位的位置度公差，周向孔的位置度偏差不超过0.1mm，轴向孔的位置度偏差不超过0.05mm，保证阀芯在不同开度下的过流面积和设计计算值一致，避免流量特性曲线出现畸变。另外，筒体下端的封闭端采用圆弧过渡，减少流体在筒底的滞流区，避免长期使用后杂质沉积在筒底造成阀芯重量变化，

　　影响调节精度。柱塞段和筒体内腔的配合长度要满足导向要求，配合长度不小于筒体内径的1.2倍，保证阀芯移动过程中不会出现偏斜，减少柱塞和筒壁的偏磨。这类结构的材质一般选用不锈钢或者铜合金，根据输送流体的腐蚀性选择对应牌号，表面粗糙度要求控制在Ra0.8以下，降低流体阻力的同时减少杂质附着。在安装边界上，整个阀芯组件的轴向总长度要和阀腔的深度匹配，上端驱动轴的伸出长度要满足和驱动手柄、电磁驱动组件的连接要求，避免出现行程不足或者过行程顶坏阀体的问题。
