小型动力驱动实验作业船结构设计

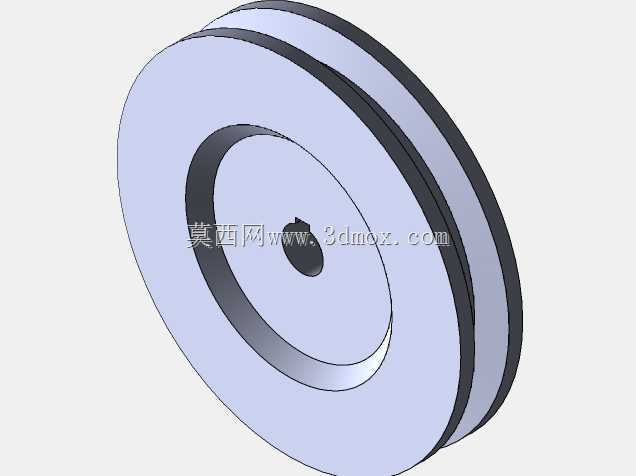

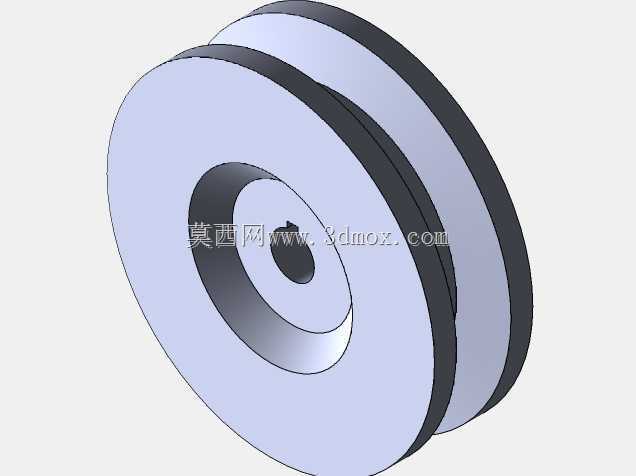

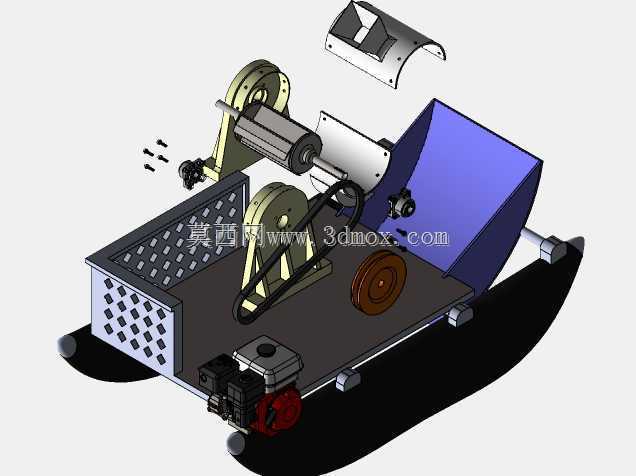

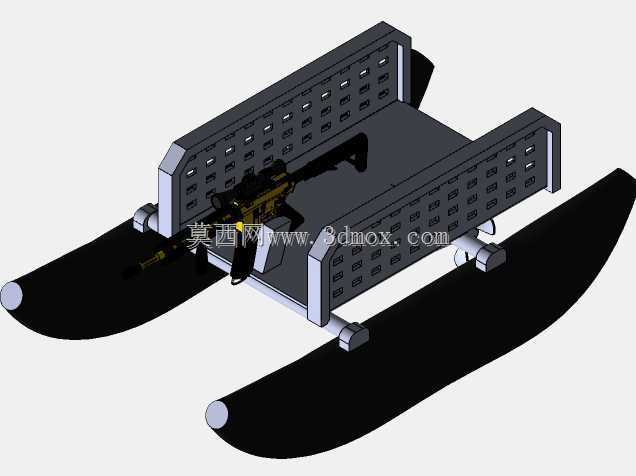

　　这款小型作业实验船的三维结构设计，核心面向近岸浅水环境的试验类作业场景，可搭载小型采样设备、测试模组完成水域环境数据采集、小型水工构件试验等任务，整体结构围绕轻量化、易拆装、传动可靠的工程需求搭建。从结构布局来看，船体采用敞口式承载平台设计，底部设置弧形船艏结构降低航行阻力，平台表面预留阵列式安装孔位，可根据不同试验任务快速挂载配重块、检测仪器、小型作业执行机构，安装边界覆盖平台中部80%的平整区域，适配不同尺寸的搭载设备固定需求。动力单元布置在船体艉部区域，采用内燃式动力源搭配带传动机构的动力输出方案，动力源通过支架固定在平台艉侧，带轮传动组设置张紧调节结构，可根据传动负载调整皮带张紧度，避免长时间运行出现打滑丢转问题；

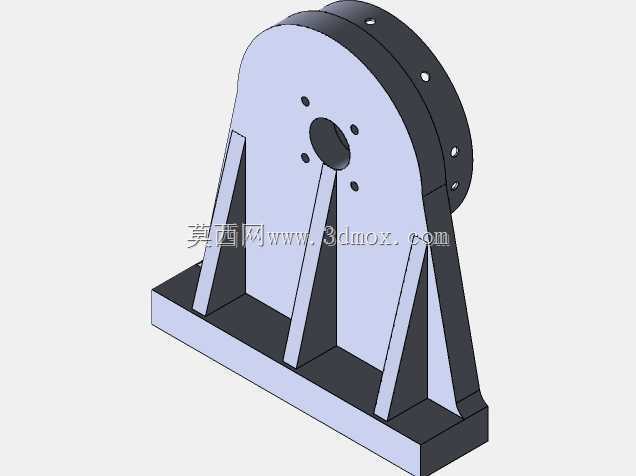

　　动力输出端连接螺旋桨推进机构，推进轴系设置防水密封结构，减少航行过程中水体渗入船体内部的风险。船体侧部设置镂空格栅结构，一方面降低船体整体自重，另一方面可在航行过程中疏导侧方水流，减少横摇幅度，提升低速航行时的平台稳定性；船体上部设置弧形挡水罩结构，固定在动力单元外侧，可阻挡航行过程中溅起的水花进入动力安装区域，避免动力部件接触水体出现故障。传动机构的支架采用折弯钣金件搭配螺栓紧固的连接方式，所有连接点位均设置加强筋结构，承受动力运行过程中的振动载荷，避免长期振动出现连接松动问题；船体底部设置三个支撑垫块，在陆地停放、装配调试时可稳定支撑整体结构，无需额外搭建支撑工装。从设计思路层面，该结构优先考虑装配调试的便捷性，

　　所有部件均采用螺栓连接而非焊接固定，可快速拆解更换受损部件，比如传动皮带磨损、螺旋桨缠绕异物时，无需破坏船体结构即可完成部件更换；动力单元的安装支架设置长条形调节孔，可适配不同尺寸的同类型动力源，后期升级动力时无需重新加工安装基座。外形尺寸方面，整体船长控制在1.2米级，宽度0.6米左右，船体高度0.4米，可直接放入小型货运车辆后备箱转运，无需大型吊装设备即可完成下水、回收作业，适合单人完成外场试验的全流程操作。船体承载平台的额定搭载重量不超过30kg，可覆盖绝大多数小型水域试验设备的搭载需求，平台表面的安装孔位采用等间距阵列排布，孔距适配标准工业铝型材的安装尺寸，可快速搭建上层设备安装架，拓展搭载能力。在航行性能匹配上，

　　该结构的重心设置在船体中部偏下位置，搭配底部弧形船底结构，在0.5米以下水深的浅水区也可顺利航行，不易出现搁浅问题；侧方格栅结构同时可作为水流进出通道，若搭载水质采样设备，可直接在格栅位置安装采样头，无需额外在船体上开孔破坏结构强度。动力传动路径经过优化，动力源输出的扭矩通过一级带传动减速后传递到推进轴，可在低转速下输出足够推力，适合低速作业场景下的稳定航行，避免航速过快导致采样数据偏差、作业设备移位等问题。所有外露的金属部件均预留防腐处理的工艺空间，建模时已考虑镀层、涂层的厚度余量，实际加工时可根据作业水域的水质情况选择镀锌、喷塑等防腐工艺，延长结构在水环境下的使用寿命。
