长杆式接地极组件三维结构设计

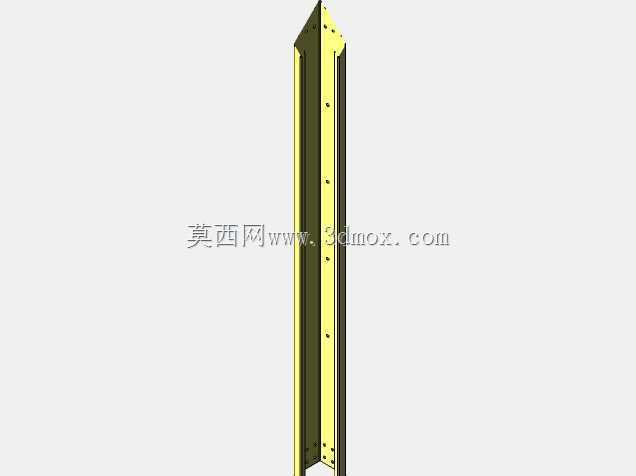

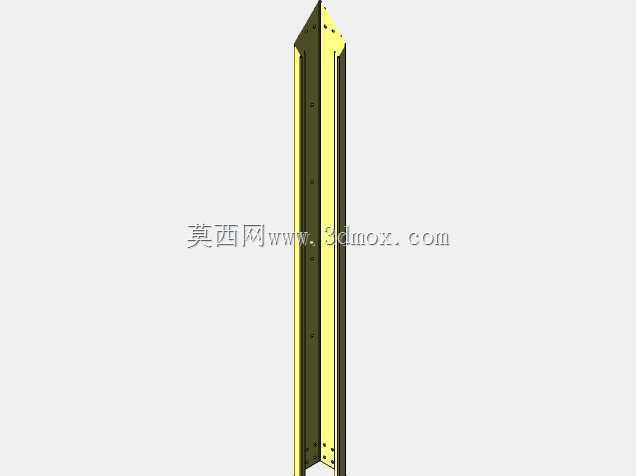

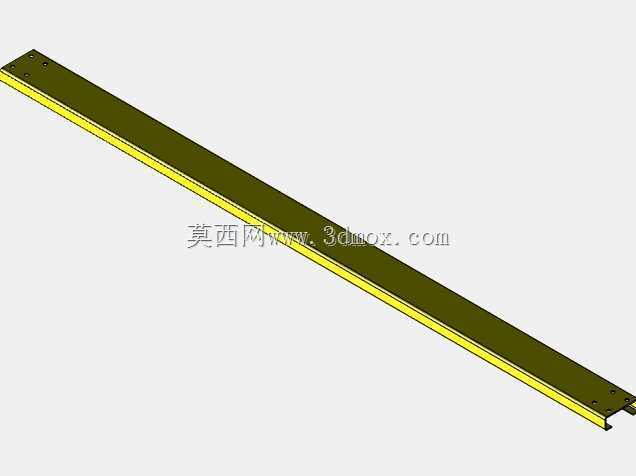

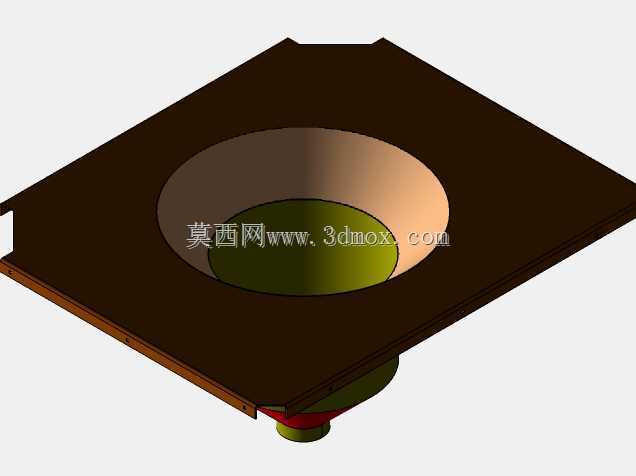

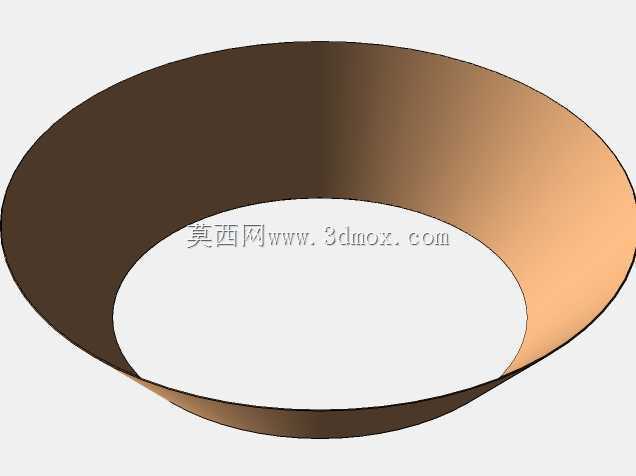

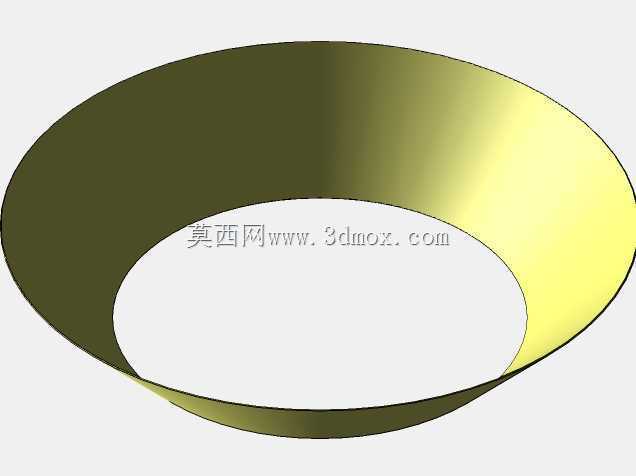

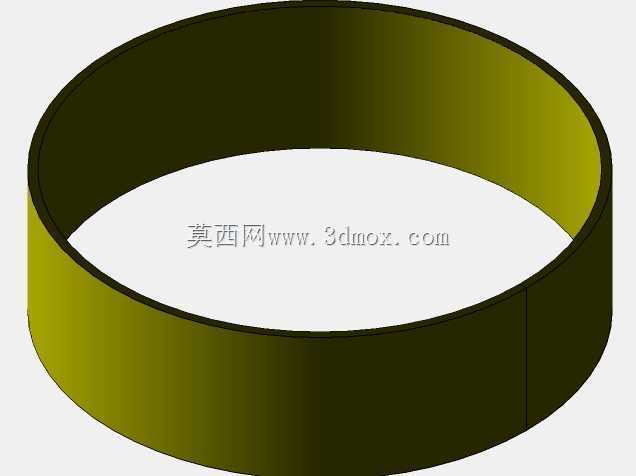

　　在电力系统防雷接地、工业设备静电泄放、通信基站接地组网等场景中，接地极是承担故障电流、雷电流导入大地的核心构件，本次建模的长杆式接地极，针对硬质土层、风化岩表层的打入式施工场景做了结构适配，区别于常规平板式、角钢式接地极，该构件采用多棱面长杆主体结构，棱边设计可降低打入土层时的径向阻力，同时增大与土壤的接触面积，降低接触电阻。从结构设计逻辑来看，主体杆身采用等截面多棱柱形态，截面为对称六边形，相邻棱边做微小圆弧过渡，避免打入过程中棱边应力集中导致杆身弯折；杆身顶端做收尖处理，尖部锥角控制在28度，兼顾破土能力与尖部结构强度，避免硬土击打时尖部崩裂。杆身中上部设置一体式固定挂耳，挂耳与杆身采用一体化建模无拼接缝隙，挂耳上开设圆形通孔，

　　用于接地引下线的螺栓固定，孔位边缘做沉台设计，可容纳螺栓头部避免安装后突出，减少打入过程中挂耳与土层的剐蹭阻力；挂耳与杆身的连接位置做三角加强筋过渡，筋板厚度与杆身壁厚保持一致，避免焊接式挂耳存在的应力断裂风险，同时建模时对筋板与杆身的相交位置做圆角处理，消除应力集中点，满足大电流冲击下的结构强度要求。杆身表面沿长度方向等距设置环形凹槽，凹槽深度控制在1.2mm，一方面可在打入土层后增大杆身与土壤的机械咬合力，避免后期土壤沉降导致接地极上拔松动，另一方面凹槽内可预留导电膏填充空间，进一步降低杆身与土壤的接触电阻，提升导电效率。从安装边界尺寸来看，杆身总长度适配常规1.5m打入深度要求，截面外接圆直径控制在28mm，

　　可适配常规人工打桩工具的夹持尺寸，无需定制专用打入工装；挂耳位置距离杆身顶端180mm，刚好处于地面以上10-20mm的安装区间，方便引下线连接操作，避免埋入土层导致连接螺栓锈蚀。建模过程中对杆身的壁厚做了等厚处理，整体壁厚4mm，兼顾结构强度与材料成本，内部为中空结构可降低整体重量，方便现场人工搬运安装，中空腔体内可按需灌注降阻剂，在高电阻率土壤区域使用时，降阻剂可通过杆身下部预留的渗透孔缓慢渗入周边土壤，持续改善周边土壤电阻率，无需额外开挖深孔填埋降阻剂，大幅降低高阻区域的接地施工难度。在细节处理上，杆身所有外露边缘均做了R0.8mm的倒角处理，避免施工搬运过程中划伤作业人员，同时消除镀锌处理时的尖角电流集中效应，

　　提升表面防腐层的附着均匀度；挂耳的通孔尺寸适配M10接地螺栓，孔位同轴度公差控制在0.1mm以内，保证螺栓安装时的顺畅度，避免现场扩孔作业。该结构的接地极可广泛应用于民用建筑防雷接地、光伏电站组件接地、工业厂区设备静电接地、山区通信基站接地等场景，相比传统角钢接地极，打入施工效率提升40%以上，相同土壤条件下接地电阻可降低15%左右，同时结构一体化设计减少了现场焊接工序，降低施工过程中的防腐层破坏风险，延长接地装置的整体使用寿命。建模时充分考虑了不同使用场景的适配性，杆身长度、截面尺寸、挂耳位置均做了参数化关联，可根据不同区域的冻土深度、土壤电阻率快速调整参数生成对应规格的模型，无需重新绘制结构，大幅提升同系列产品的设计效率。
