单缸风冷内燃机快捷引擎结构三维设计

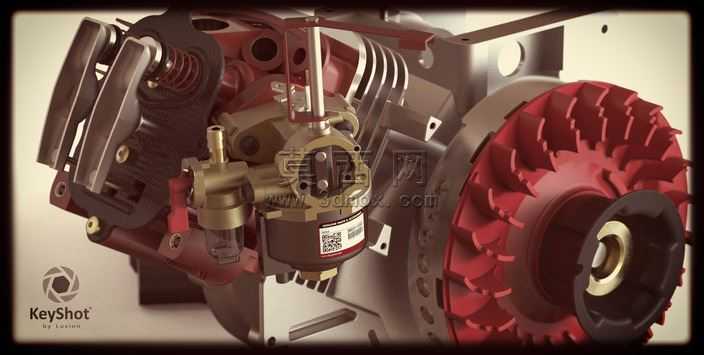

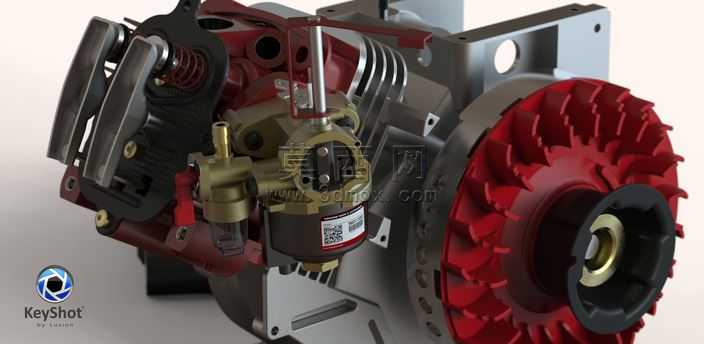

本作品为单缸风冷快捷引擎的高精度三维建模成果，建模过程严格遵循小型通用内燃机的真实结构比例，对引擎各组成部件进行了全参数化的特征构建。建模阶段首先完成引擎核心基体的搭建，精准还原了曲轴箱的安装定位孔、散热鳍片的排布结构、缸体结合面的密封止口等细节特征，确保各部件的装配公差符合机械设计规范。针对引擎外部的功能部件，建模时逐一还原了手拉启动器的拨爪结构、化油器的油道与调节螺钉形态、燃油开关的阀体结构、高压点火线圈的安装支架与接线端子，同时对冷却风扇的叶片曲面、导风罩的导流弧度进行了连续曲面构建，保证曲面过渡顺滑无破面，还原风冷系统的气流导向设计逻辑。材质与渲染阶段，针对不同部件的真实材质属性进行了精细化参数调整：曲轴箱与缸体散热鳍片采用铸铝材质，调整了表面粗糙度与金属反射参数，还原铸铝件的亚光金属质感；冷却风扇采用耐高温玻纤增强尼龙材质，设置了半哑光的红色塑料质感，添加了细微的模具纹理提升真实感；化油器与金属管路采用黄铜与镀锌钢材质，区分了黄铜的暖调金属光泽与镀锌件的冷亮金属质感；密封胶圈、减震垫等橡胶部件采用黑色丁腈橡胶材质，调整了漫反射与低反光参数，还原橡胶件的哑光质感；手拉启动器的金属拨片采用抛光钢材材质，添加了细微的使用划痕提升真实度。渲染阶段采用写实光影方案，设置了主光源与环境补光，模拟车间自然光的照射效果，通过光线追踪计算各金属部件的反射与折射效果，突出引擎各部件的结构层次与材质差异，最终渲染效果可清晰展示引擎的外部结构布局、各部件的装配关系，还原小型风冷内燃机的真实外观形态。设计过程中重点考量了风冷引擎的散热结构逻辑，散热鳍片的间距、厚度、排布角度均参考真实通用小型引擎的设计参数，冷却风扇的叶片倾角、导风罩的包覆范围也符合风冷引擎的冷却气流设计要求，各外接部件的安装位置、连接结构均还原真实引擎的装配逻辑，可用于小型内燃机的结构教学、外观展示以及相关动力装置的方案参考。
