符合DIN6306标准的T型活动杆止推螺钉结构

　　在工装夹具、小型检具以及轻载手动调节机构的设计场景里，这类带活动杆的T型止推螺钉是出镜率极高的手动操作紧固件，很多刚入行的结构设计人员容易把它和普通T型槽螺栓混淆，实际上二者的受力逻辑、操作场景完全不同。普通T型槽螺栓是靠螺母锁紧来传递夹紧力，螺杆本身只承受轴向拉力，而这款止推螺钉的核心作用是通过螺杆端部的顶推来实现工件定位、间隙消除或者预紧施压，横向穿设的活动杆是手动施加扭矩的操作部件，不需要额外配套扳手就能完成锁紧和松脱操作，在需要频繁手动调整、操作空间受限的工位上实用性极强。

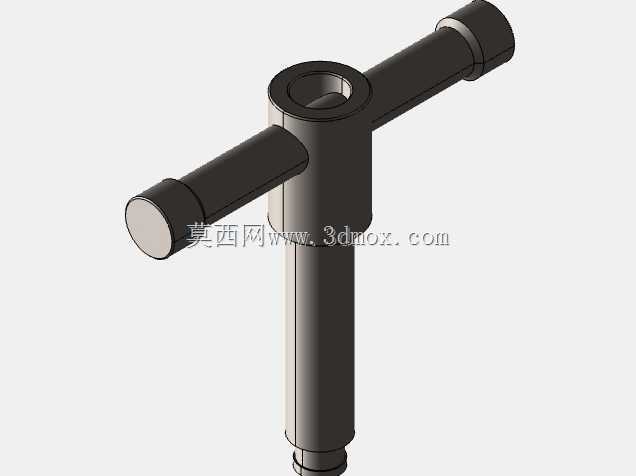

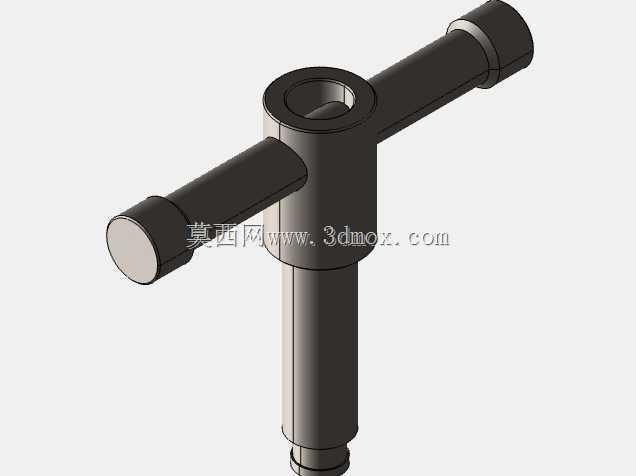

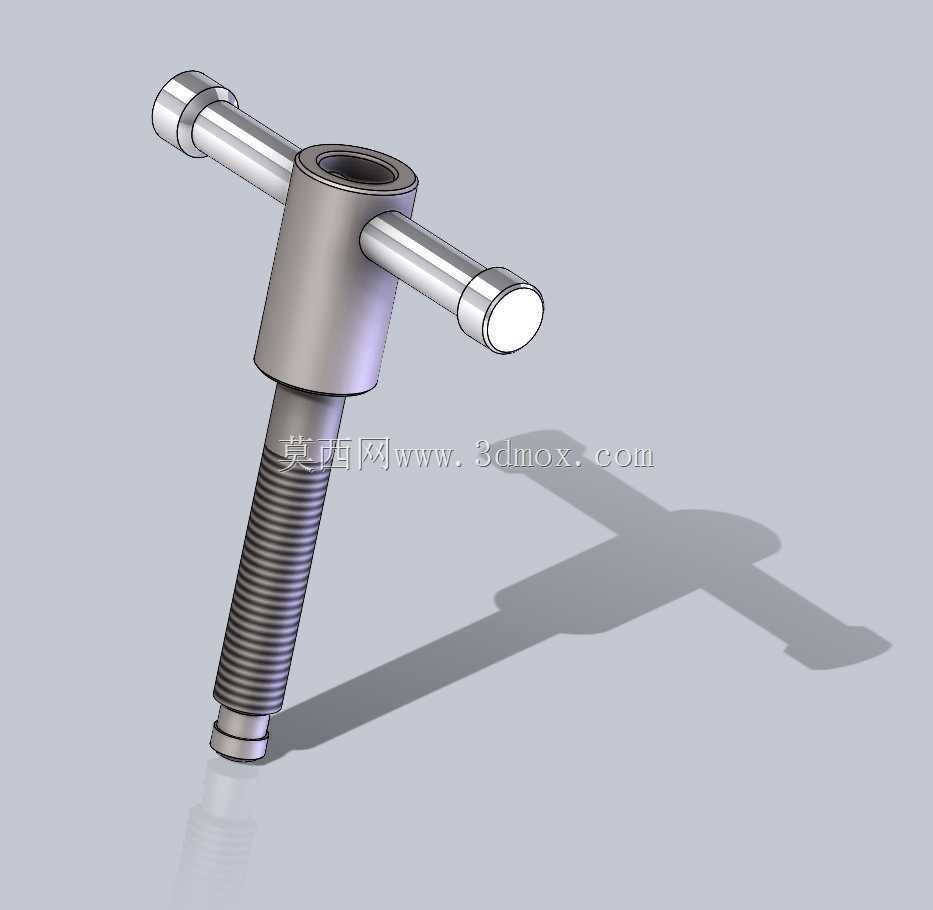

　　从结构设计逻辑来看，这款螺钉的主体分为三个功能段：最下方的螺纹段、中间的光杆承载段、顶部的横杆安装座。螺纹段采用标准公制细牙螺纹，细牙螺纹的导程小，自锁性能优于粗牙螺纹，在顶推受力时不会因为设备的小幅振动出现松退，能稳定保持顶紧力；螺纹末端做了小直径的光杆收尾，一方面是避免螺纹收尾处的不完整牙型在拧入螺纹孔时出现卡滞，另一方面也能减少端部对被顶推工件表面的刮伤，部分对工件表面要求高的场景还可以在这个光杆段加装尼龙或者铜质顶头，进一步避免压痕。中间的光杆段直径比螺纹大径略大，和安装基体上的光孔做间隙配合，起到径向导向的作用，避免螺杆在顶紧时出现偏斜，保证顶推力始终沿着螺杆轴线方向传递，不会出现侧向分力导致的工件移位。顶部的横杆安装座是一个垂直于螺杆轴线的通孔，活动杆穿设在这个通孔内，和通孔之间采用小间隙配合，活动杆可以在孔内自由滑动，操作时可以根据所需扭矩的大小调整横杆的伸出长度，需要大扭矩顶紧时把横杆拉到两端对称伸出的位置，双手施力就能获得足够的锁紧力矩，空间受限时可以让横杆单侧伸出，单手就能完成快速调整，不需要额外预留扳手的转动空间，这也是这类螺钉在紧凑工装里被广泛使用的核心原因。

　　从安装边界来看，这类螺钉的安装只需要在基体上加工一个和中间光杆段适配的光孔，光孔末端加工和螺纹段适配的内螺纹即可，不需要额外加工避让槽或者扳手操作空间，光孔的深度只要大于螺杆最大伸出长度加上5mm的安全余量就可以满足使用要求，安装时从光孔上方放入螺杆，拧入螺纹段后再穿入活动杆即可完成装配，后期维护更换时只需要抽出活动杆就能拧出螺杆，不需要拆解周边的其他结构件，维护效率很高。在实际选型应用时，需要重点关注螺杆的最大伸出长度，要保证在最大顶出行程下，螺纹段和基体螺纹孔的啮合长度不小于螺杆直径的1.5倍，避免螺纹受力过大出现滑牙；活动杆的长度要匹配操作空间，过长的活动杆在狭小空间里容易和周边结构发生干涉，过短则会导致手动操作时力矩不足，无法达到所需的顶紧力。

　　在实际生产场景里，这类螺钉常被用在焊接工装的快速定位、小型装配夹具的工件顶紧、机床附件的位置微调、检测治具的工件压紧等环节，比如在小型钣金件的焊接工装上，多个这类螺钉分布在工件的周边，通过调整每个螺钉的伸出长度来适配不同外形的工件，不需要更换夹具就能完成多品种小批量工件的装夹，大幅降低工装成本；在手动操作的小型冲压设备上，这类螺钉用来调整模具的闭合高度，不需要工具就能快速完成调整，适配不同厚度的板材加工；在实验室的小型试验装置上，这类螺钉用来调整传感器的安装位置，微调时可以通过小角度转动横杆来实现微米级的进给，调整精度远高于普通的手拧螺钉。

　　建模过程中需要重点保证几个配合面的形位公差：顶部横杆安装孔的轴线要和螺杆轴线垂直，垂直度误差控制在0.02mm以内，否则活动杆安装后会出现偏斜，操作时容易卡滞，也会导致顶推力出现侧向分力；螺纹段和中间光杆段的同轴度要控制在0.01mm以内，避免螺杆拧入后出现卡顿，顶紧时出现偏斜；活动杆的两端要做倒圆角处理，避免操作时划伤操作人员的手部，横杆的表面可以做滚花处理，增加摩擦力，操作时不容易打滑。另外在做装配仿真的时候，要验证活动杆在全周转动时不会和基体表面发生干涉，尤其是当螺杆完全拧入、伸出量最小时，横杆转动到任意角度都要和基体表面保留至少1mm的间隙，避免出现运动卡滞。很多新手建模时容易忽略螺纹收尾的结构，直接把螺纹做到螺杆最末端，实际加工时这种结构是无法实现的，而且末端的尖锐牙型很容易划伤工件和操作人员，必须按照标准螺纹收尾的要求做退刀或者光杆收尾，才能符合实际加工和使用的要求。
