拖拉机三点悬挂式沟槽回填推土铲

　　这套推土铲结构主要面向农田水利、市政管沟和小型土方作业中的沟槽回填场景，设计上不是独立行走设备，而是作为拖拉机后部三点连杆上的挂接属具使用。实际作业时，拖拉机沿已开挖沟槽边缘行驶，铲体将沟边松散土料推入沟内，完成初步回填；同一铲面在调整姿态后，也可承担短距离推土、场地粗平、散料归集和田埂修整等工作。

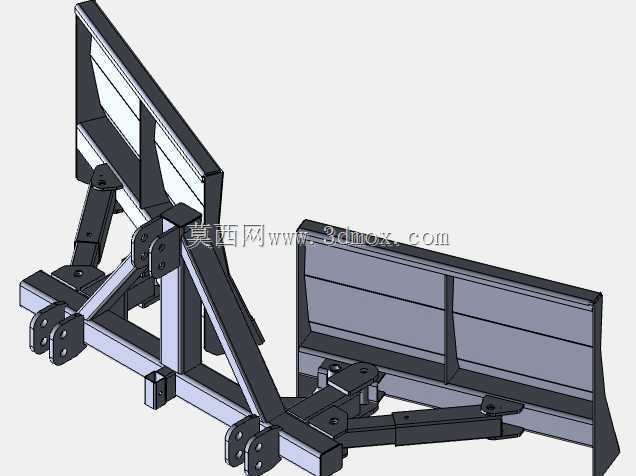

　　结构布置以后部挂接框架为承载起点。框架上保留与拖拉机三点连杆相匹配的铰接点位，两侧下拉连接点承担主要推阻和竖向载荷，中央上连接点用于约束铲具俯仰，并通过拉杆长度变化调节铲刃入土角度。框架向前延伸出主梁、斜撑和侧向支撑，形成三角传力路径：铲面受到的土壤阻力先经铲背加强梁传递到两侧铰座，再沿主梁和斜撑分散到悬挂点，避免单根杆件在偏载推土时承受过大弯矩。

　　铲体部分采用宽幅直板推刃形式，面板背后设置竖向肋板和横向加强梁。铲刃下缘为主要磨损区域，建模时将刃口区域做成连续平直边界，便于后续在实物制造中替换耐磨刃板；铲面两侧保留挡边趋势，可减少推土过程中土壤从端部大量溢流。与常见固定式推铲不同，该方案通过连杆、摇臂和液压执行件的组合，使铲体具备姿态调整空间，既能在运输状态下抬离地面，也能在作业状态下压至地面，并根据土质硬度改变切削角。

　　从使用边界看，这类属具适合中小马力拖拉机，在窄沟槽、田间排水渠、管线敷设后的回填作业中比大型推土设备更灵活。沟槽宽度较窄时，铲面不必进入沟底，主要依靠推挤沟侧积土实现回填；若沟边堆土较高，可分多次薄推，降低单次阻力。遇到压实土或含石块场地，应减小入土深度，利用铲刃水平推移而非强行深挖，这样可以保护悬挂连杆和铰销。

　　三维结构设计的重点在于运动包络和干涉检查。挂接后，铲体随拖拉机悬挂机构升降，同时受自身连杆约束发生转动，因此需要校核最低作业位置、最高运输位置和左右偏摆状态下的间隙。尤其要关注液压件与主梁、销轴与连接板、铲背加强肋与摇臂之间的相对运动，不能只按静态装配判断。铰点位置决定了铲刃轨迹：上拉杆过长会使铲面后仰、推土时容易飘铲；过短则使铲刃过度下扎，增加拖拉机前轮失重和牵引阻力。合理的铰点应让铲体在下降时先接近地面，再以较小角度切入土堆，升降过程中铲面保持稳定。

　　外形尺寸方面，宽铲面覆盖沟槽一侧的堆土范围，纵向框架则为悬挂和连杆摆动留出空间。安装边界以后轮后方区域为主，铲体最低位置不得与地面发生非作业碰撞，最高运输位置要保证农村道路和田间坡道通行时不遮挡视线、不触碰后桥部件。两侧连接销应与拖拉机标准悬挂点同轴装配，销轴端部保留开口销或锁止件安装位置；连接板厚度、销孔直径和加强筋分布需要按推土反力复核，偏载工况下尤其要检查侧端铲土时的扭转。

　　建模过程中，梁类零件可用方管或焊接箱体表达，铲面板采用钣金折弯思路，肋板与背板通过焊接组合。液压件不必追求复杂内部结构，但外形、铰接距离和伸缩行程必须准确，因为这些直接影响机构运动。整体结构强调可焊性、可换性和现场维护性：磨损后更换刃板，销轴处设置润滑与拆卸空间，管路沿主梁固定并避开摆动夹角。这样得到的推土铲既能满足沟槽回填的核心用途，也能在小型农田水利和场地整理中保持较好的通用性。
