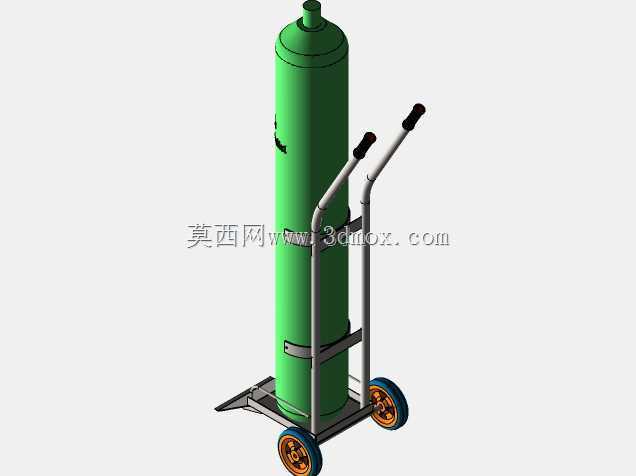

工业气体输送弯管刚性管路结构

　　这套刚性弯管结构面向工业现场气体介质输送场景搭建，整体采用长直段搭配单处平滑弯折的构型，管路主体沿竖直方向延伸，在上段位置通过一次定角度折弯改变管路走向，弯折后短段朝斜上方伸出，形成适配设备侧方取气、跨层引气的布管路径。在冶金检修、气瓶供气站、实验室集中供气、车间焊接工位配气这类场景里，经常会遇到气源接口与用气终端不在同一竖直平面、直线布管会与设备机架、操作平台、防护栏发生干涉的情况，这种预成型弯管不需要现场额外拼接多段直管加弯头，减少了管路对接焊缝数量，也避免了现场临时弯管导致的管壁褶皱、通径缩窄问题。

　　从结构功能上看，整根管路为等径圆管构型，弯折位置采用大曲率圆弧过渡，没有直角急转弯，气体在流经弯折段时不会出现剧烈的流向突变，既能降低氧气、氮气这类高压气体输送时的局部压损，也能减少气流高速冲刷弯管内侧壁带来的振动与噪声。管路两端预留对接接口，下端可对接竖直排布的主供气管道或者气源汇流排，上端斜向段可直接连接用气设备的进气端、减压阀组或者快插接头，安装时不需要额外调整管路角度，对位后即可完成紧固。

　　设计阶段首先要敲定的是弯折角度与两段管长的匹配关系：竖直长段的长度决定了管路从底部安装位到折弯点的跨越高度，要避开现场设备的顶部凸起、走线桥架与操作人员的通行空间，折弯后斜段的伸出长度则要保证末端接口能够正对用气设备的进气口，不会出现强行掰动管路对位的情况——强行装配会让管路长期存在内应力，在气压反复波动、设备运行振动的作用下，对接位置很容易出现密封失效甚至管路开裂。弯管的折弯半径选取也经过考量，折弯半径过小会让弯管处的管壁外侧被过度拉伸减薄，承压能力下降，内侧则容易出现起皱堆积，影响气体流通；折弯半径过大则会让弯折段占用过多横向空间，反而容易和周边相邻管路发生碰撞，这套结构的折弯半径取管径的3到4倍区间，既保证弯管处壁厚变化控制在允许范围内，也把整体占用空间压缩到合理范围。

　　安装边界方面，竖直长段的外轮廓为等直径圆柱，沿竖直方向布置时，管路外壁与周边设备壁面、电气线路之间需要预留不小于管径的安全间距，一方面避免管路低温结露或者轻微振动时摩擦周边部件，另一方面也给后续管路维护、接头拆装留出操作空间。折弯处的圆弧段是整个管路空间占位最宽的位置，在三维布局阶段要提前校核该段的运动包络与静态占位，如果周边存在移动的设备部件、开合的防护门，要保证弯管圆弧外壁和运动部件之间保留足够安全间隙，杜绝运行中发生剐蹭。管路的对接端面要保证与对应连接接头的同轴度，长直段的直线度公差需要控制在合理范围，若长段出现弯曲变形，会让两端接口的对位偏差累积，最终导致装配时螺栓孔错位、密封面压合不均匀。

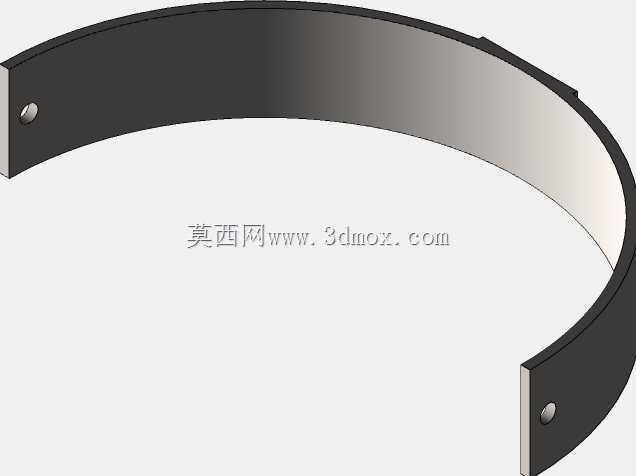

　　针对氧气输送工况，管路内壁的光滑度也有实际意义，光滑的内壁不会积存杂质颗粒，高速氧气流过时不会因颗粒撞击引发安全隐患；用于氮气这类惰性气体输送时，管路的刚性构型可以稳定支撑末端的阀件与仪表，不会因为管路柔性过大出现阀件操作时管路晃动的问题。整根管路的结构简洁，没有多余的凸起与分支，在三维建模过程中可以通过扫描特征直接生成管体，折弯处的圆弧与两段直管保持相切连续，建模时同步还原管壁的均匀厚度，后续工程人员可以直接在该模型基础上对接两端接头、固定管夹的安装位，快速完成整个供气支路的布局校核，提前排查布管过程中可能出现的空间干涉问题，减少现场安装时的切管、改管工作量。
