滚筒式香蕉纤维压缩处理设备结构

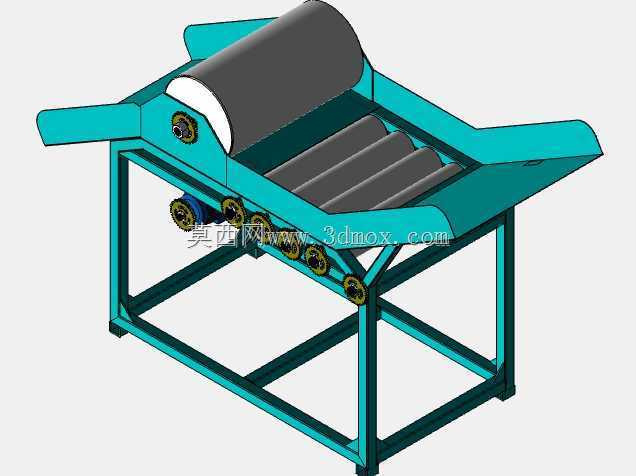

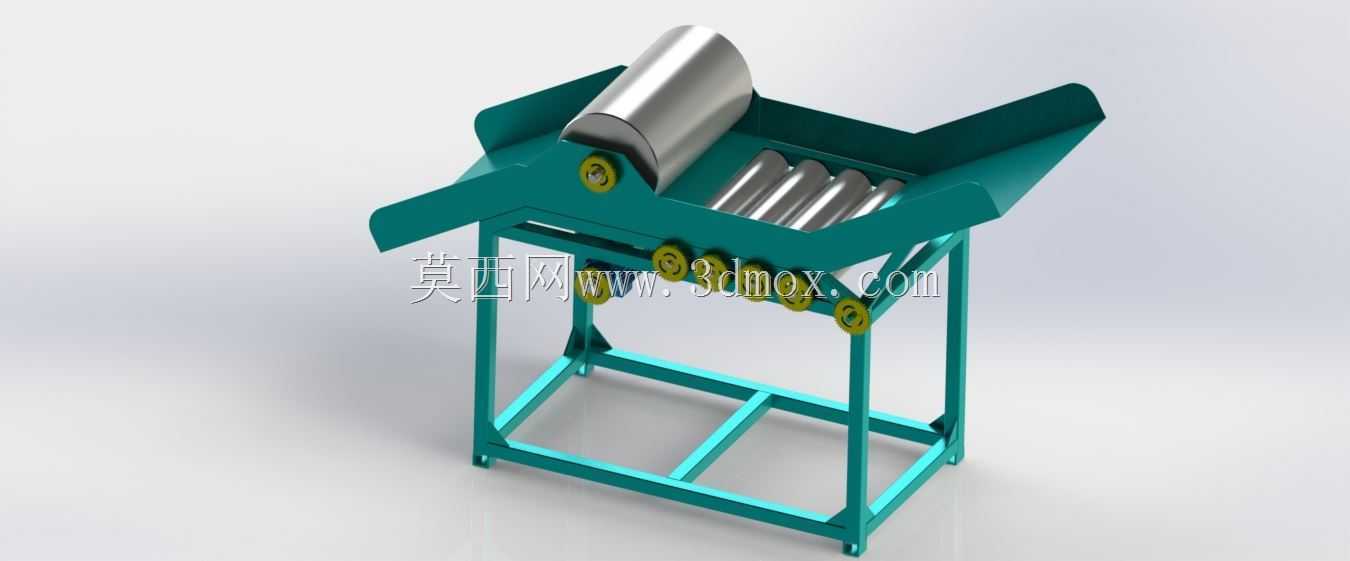

　　这套滚筒式纤维压缩设备，主要面向热带经济作物加工领域的香蕉纤维初处理工序，在香蕉茎秆纤维提取生产线中承担预压、捋顺、初步致密化的核心作用，适配分散式农户加工点、中小型农产品初加工车间的作业场景，可衔接前端的纤维提取、清洗工序，为后续的纤维烘干、打包、纺织原料制备提供规整的来料状态。设备整体采用方管焊接式机架作为承载主体，机架底部设置方形框式支撑脚，无需额外浇筑混凝土基础，仅需平整硬化地面即可放置安装，整体占地边界控制在长1200mm、宽800mm、高1100mm范围内，进料端两侧设置外扩式导料板，导料板与水平面呈15度倾角，可承接前端输送带或人工投喂的松散纤维物料，避免物料散落至设备外部。

　　核心压缩单元采用单主压辊配合多根承托副辊的排布结构，主压辊为直径220mm的无缝钢管表面抛光处理，安装在进料端上方位置，与下方呈弧形排布的5根直径60mm副辊形成渐变压缩间隙，进料端间隙为80mm，沿物料输送方向间隙逐步收窄至15mm，松散纤维进入辊隙后，会随着辊轴转动被逐步挤压，排出纤维中夹带的游离水分，同时将杂乱缠绕的纤维捋顺成连续的片状纤维层，避免后续工序出现纤维结团、卡料的问题。传动侧采用链轮链条传动结构，所有辊轴的传动端均安装同模数链轮，通过单台减速电机即可驱动所有辊轴同步转动，传动比设置为1:15，主压辊表面线速度控制在0.3m/s，匹配人工投喂的作业节奏，不会出现喂料跟不上或者辊面空转的情况。

　　机架两侧的轴承安装位采用加厚钢板焊接补强，每个轴承座下方设置调节腰型孔，可通过调整螺栓位置改变主压辊与副辊之间的间隙，适配不同含水率、不同纤维长度的香蕉茎秆纤维处理需求，当处理麻类、棕榈纤维等其他长纤维物料时，仅需调整间隙即可适配，无需更换核心辊轴部件。设备的接料端设置向下倾斜的出料导板，压缩后的纤维片可直接滑落至接料筐或者后续输送设备上，无需额外设置拨料机构，整体结构无复杂液压、气动元件，日常维护仅需定期对链轮、轴承加注润滑脂，清理辊面缠绕的纤维残料即可，适合加工现场操作人员快速掌握维护要点。从结构设计逻辑来看，这套设备没有追求过高的压缩比，而是针对纤维类物料易缠绕、易卡滞的特性，采用弧形辊面排布减少纤维在辊间的堆积死角，

　　所有转动部件的外侧均设置半圆形防护罩，避免操作人员衣物、手套卷入传动部位，同时机架的支腿高度设置为800mm，匹配操作人员站立投喂的作业高度，长时间作业不易产生疲劳。在生产线适配性上，该设备可单独作为纤维预压设备使用，也可多台串联实现多级压缩，当串联两台设备时，可将第一台间隙调整为40mm、第二台调整为10mm，逐步提升纤维致密程度，降低单台设备的压缩负荷，减少辊轴的磨损速度。设备的所有外露金属结构件均采用环氧漆喷涂处理，适配纤维加工现场高湿、有植物汁液腐蚀的作业环境，机架焊接处均做打磨圆角处理，避免尖锐棱角刮伤操作人员或者勾挂纤维物料。
