商用烘焙沥水置物金属网篮结构设计

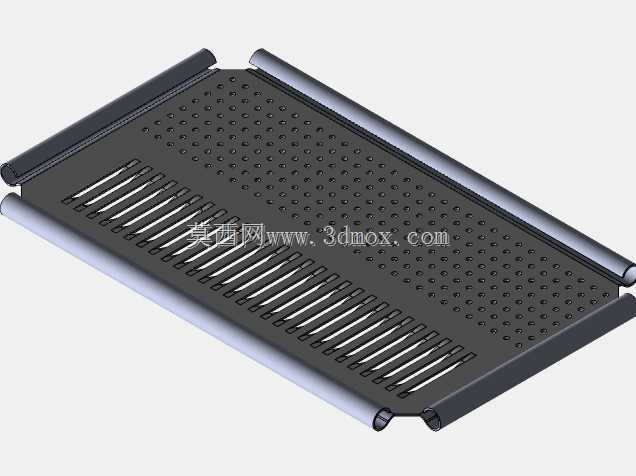

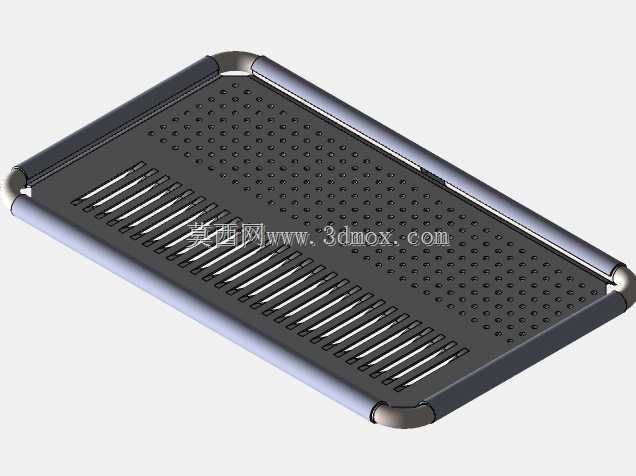

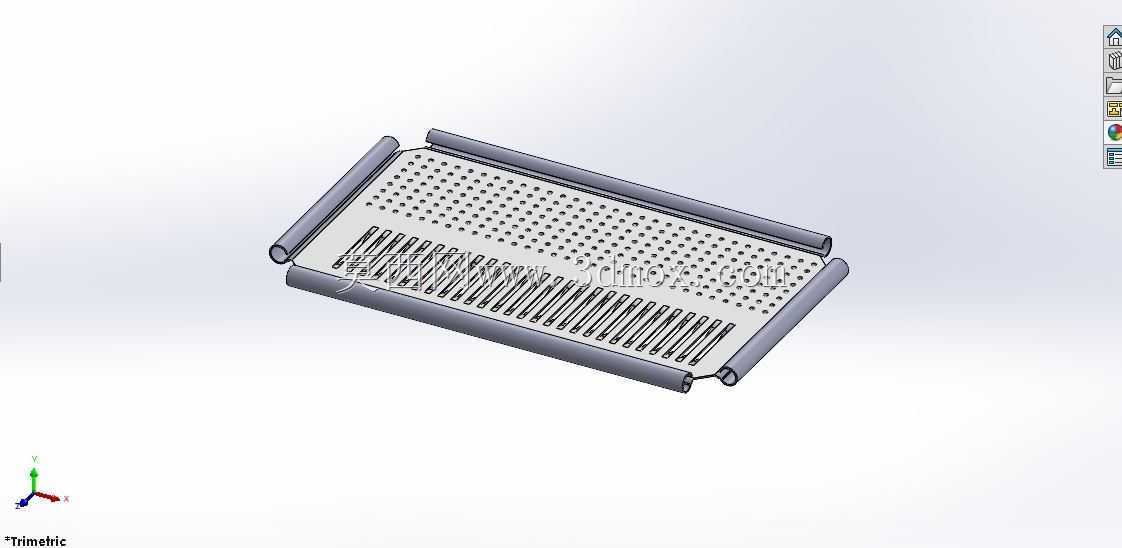

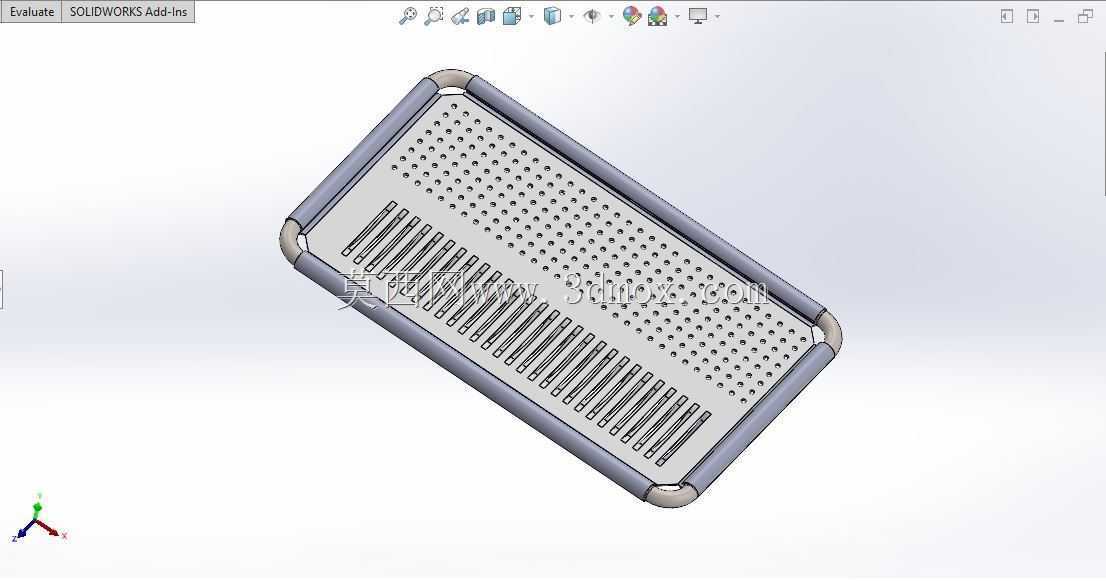

　　在餐饮后厨的备餐动线里，刚完成焯水的蔬菜、沥干乳清的鲜制奶酪，或是冲洗完毕的薄切食材，都需要一个既能承托物料、又能快速沥除多余水分与油脂的承载器具，这款长条形冲孔卷边网篮正是针对这类备餐场景开发的工装承载件。从结构落地的角度拆解，整个篮体采用薄不锈钢板作为基材，主体承载面做了分区冲孔设计：上半区域排布密集的小圆孔，孔径控制在3mm左右，既可以阻挡细碎的奶酪碎、蔬菜叶漏出，又能让水分快速透过孔位下落；下半区域则加工成长条形栅格槽，槽缝宽度适配条状食材、薄片食材的沥水需求，相比全圆孔设计，长槽的通流面积更大，面对带油的煎炸薄片、焯水后的长段蔬菜时，沥水速度明显提升，也不容易被食材残渣堵塞孔位。篮体的两侧没有采用额外焊接圆管把手的方案，

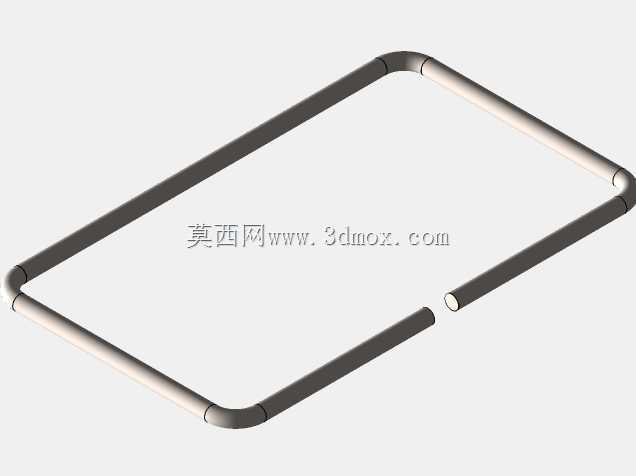

　　而是直接将板材两端向上卷制形成空心圆管卷边，这个设计细节有三重工程考量：其一，卷边过程相当于对薄板边缘做了冷作强化，原本1mm左右的薄钢板边缘刚性大幅提升，搬运时握持卷边位置不会出现板材划手的锐边，也不需要额外做包边、打磨工序；其二，卷制形成的空心圆管本身就是加强筋，长条形篮体在满载食材时，长边最容易出现中部下挠变形，两侧通长的卷圆结构相当于两根沿长度方向布置的薄壁圆梁，抗弯截面模量远高于同厚度的平板折边，满载数公斤食材时篮体中部的挠度可以控制在1mm以内，不会出现明显塌腰；其三，卷边形成的光滑圆柱面可以直接搭在水槽边沿、操作台支架的定位槽内，不需要额外加装支撑脚，就能快速架设在沥水工位上方，沥出的水直接滴入下方水槽，

　　不会在台面积液。篮体的两个短边同样做了小幅度向上折弯，折弯高度控制在15mm左右，既可以防止食材从两端滑落，又不会因为侧壁过高阻碍操作人员拿取篮内物料，短边折弯处和两侧卷圆的衔接位置做了满焊打磨，焊接后将焊疤抛光至和板面齐平，避免出现卫生死角，满足餐饮器具的清洁要求，冲洗时水流可以直接冲过所有转角位置，不会残留食物残渣。从安装边界和尺寸适配来看，这款网篮的长度方向适配标准商用双星水槽的单槽内宽，放置时两侧卷圆刚好搭在水槽的两个侧边台面上，篮体底面和水槽底部保留足够的落水空间，不会堵住水槽排水口；宽度方向则适配商用洗碗机的进料篮筐尺寸，清洗完成的餐具如果需要临时沥水，也可以将网篮直接架在洗碗机出料台的支架上，做到一具多用。

　　建模过程中需要重点注意几个工艺细节：冲孔特征的排布要预留板材折弯的工艺余量，靠近折弯线、卷边线的位置不能排布孔位，避免冲孔后折弯出现孔位撕裂、板材变形；卷边特征的展开计算要准确，卷圆的中性层位移系数按照薄板冷卷工艺选取，确保展开下料后卷制成型的圆管直径均匀，不会出现卷边后长短尺寸偏差；栅格槽的冲压方向要和板材轧制方向保持合理夹角，避免长条槽沿轧制方向排布导致冲裁后板材出现翘曲。在实际使用场景里，这款网篮除了后厨沥水，还可以直接放入蒸箱、烤箱内作为烘焙承载架使用，不锈钢材质可以耐受两百摄氏度以上的烘烤温度，冲孔结构让热空气可以在食材下方循环，避免烘焙薄片底部积油浸软；在食品加工流水线的预处理工位，这款网篮也可以作为临时物料周转盘，堆叠时上层篮体的卷边可以卡在下层篮体的折弯边上，多层堆叠不会出现滑移，方便短距离转运预处理完成的食材。整个结构没有多余的零散零件，所有功能都通过板材自身的折弯、卷边、冲孔工艺实现，加工时只需要一张板材经过下料、冲孔、折弯、卷边、焊接、抛光几道工序即可完成，制造成本低，结构刚性足，清洁维护方便，完全适配餐饮加工、食品预处理场景的高频使用需求。
