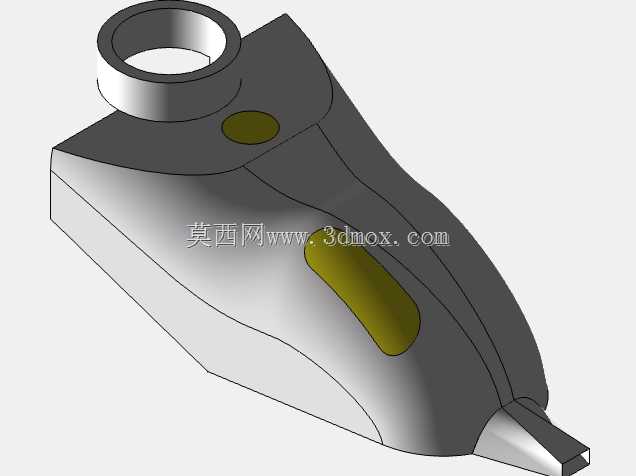

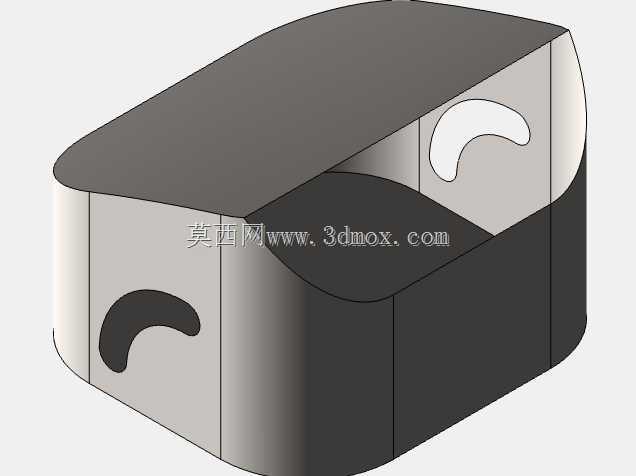

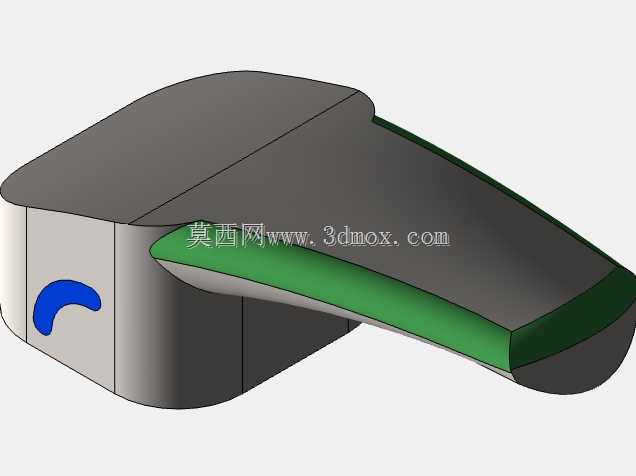

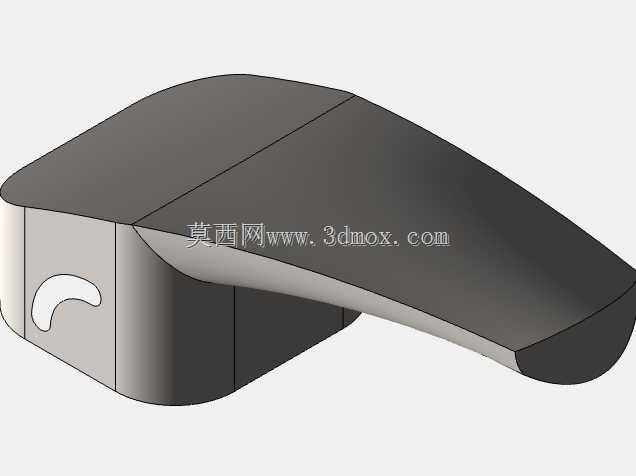

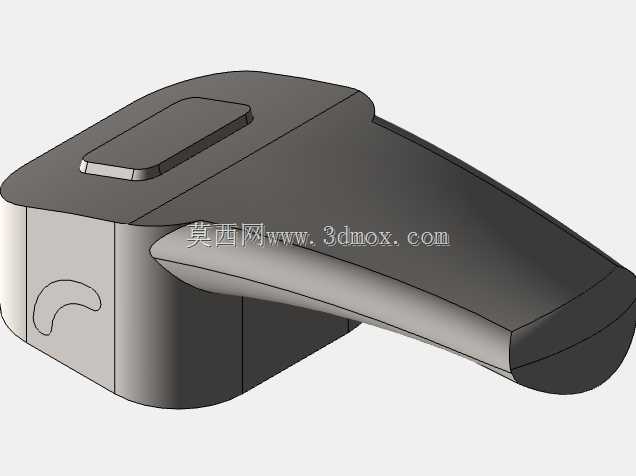

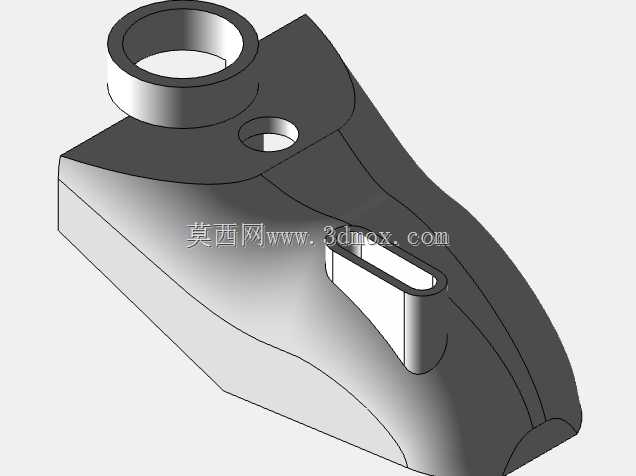

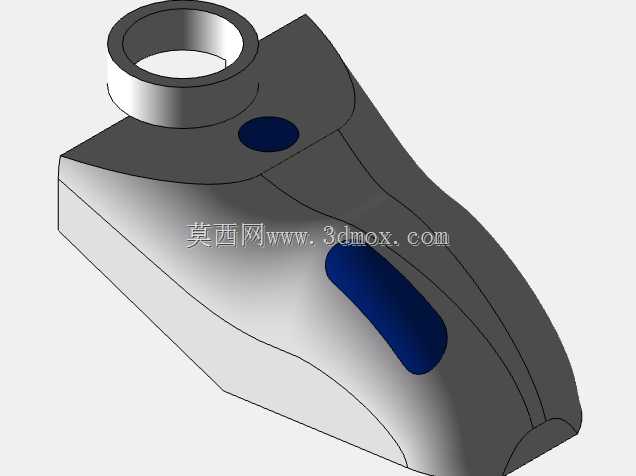

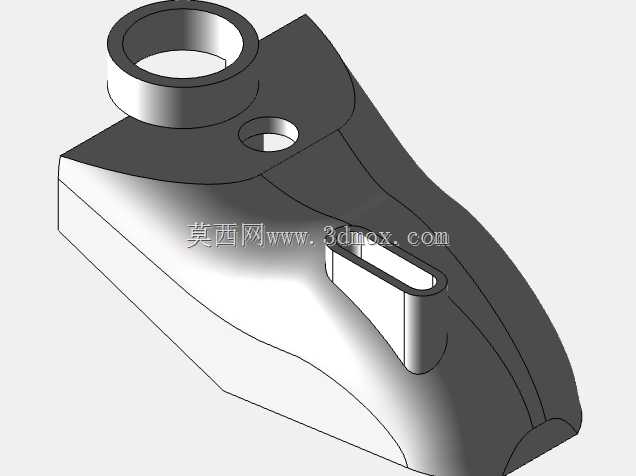

这款变压装置的结构设计,最初是面向桌面小型用电设备的低压供电场景做的适配,日常在桌面工控信号采集模块、小型手持调试设备、桌面传感测试单元这类需要低压直流供电的场景里,这类变压装置需要兼顾插装后的握持操作便利性与空间适配性,不能像传统方正块式电源那样突出墙面或插排过多,也不能因为造型优化牺牲内部绕组的排布空间与散热余量。从结构逻辑上看,整体采用弧面过渡的流线型壳体,上壳从插装端向出线端做平缓的下倾收窄,一方面是让插装后手指插拔施力时有足够的握持曲面,不需要抠住壳体边缘发力,日常频繁插拔调试设备的时候,手指贴合弧面的施力角度更符合人体工学,不会像方正壳体那样硌手;另一方面这种弧面结构也能优化插排上的空间占用,相邻插位之间不会因为壳体棱角突出产生干涉,尤其是在密集排布的桌面插排上,相邻插头之间的预留间隙通常有限,流线收窄的出线端可以给相邻插头留出更多操作空间,不会出现插了这个设备就占掉旁边两个插位的情况。
壳体侧面预留的弧形操作标识位,是做插拔施力的触觉提示,用户不用目视观察,手指摸到弧形凹陷位置就能找准施力点,在桌面设备走线杂乱、视线被遮挡的场景下,这个细节能大幅提升操作的便利性,不用反复调整手的位置就能顺利插拔。内部结构的排布上,壳体的方正段是预留绕组与整流电路的安装空间,弧面段下方预留出线的走线缓冲区,电源线从壳体最薄的出线端引出,不会因为线材弯折角度过大导致线芯疲劳断裂,常规使用场景下出线端的弯折半径控制在合理区间,能延长线材的使用寿命。安装边界方面,插装端的壳体端面做了贴合墙面/插排面板的平直设计,插装后壳体与安装面的贴合间隙控制在1mm以内,不会因为间隙过大导致插装松动、接触不良的问题;整体壳体的宽度控制在标准插位的间距范围内,不会超出单个插位的宽度边界,高度方向从安装面到壳体最高点的尺寸做了压缩,在家具后方、设备夹缝这类狭窄安装空间里,也能顺利插装,不会因为壳体过高被后方的障碍物顶住导致无法插到位。
散热结构的设计上,壳体的拼接缝位置预留了细微的对流间隙,内部绕组工作产生的热量可以通过间隙形成的自然对流通道散出,不需要额外开设散热孔,避免日常使用中灰尘、桌面泼溅的液体从散热孔进入内部影响电路可靠性,同时壳体的弧面结构也增大了与空气的接触面积,提升自然散热的效率,在额定负载下长期工作,壳体表面的温度能控制在安全接触范围内,不会出现烫伤风险。结构强度方面,上下壳的拼接位置做了卡扣与超声焊接的双重固定结构,日常插拔施力的时候,壳体不会出现开缝、变形的情况,侧面的弧形标识位下方做了局部加厚处理,频繁施力的位置不会因为长期受力出现裂纹。
出线端的位置做了线材防拉脱的卡扣结构,线材受到外力拉扯的时候,拉力会作用在壳体的卡扣结构上,不会直接传递到内部的接线焊点上,避免拉扯导致焊点脱落、电路断开的故障。在实际的设备配套场景里,这种造型的变压装置也能适配更多的安装环境,比如壁挂式的插排、桌面下方隐藏安装的插排,弧面的壳体不会突出过多影响周边设备的摆放,握持施力的设计也让隐藏位置的插拔操作更顺手,不需要探手到狭小空间里抠住壳体边缘发力。从建模的细节来看,壳体的所有过渡圆角都做了一致性处理,没有尖锐的棱角,生产注塑的时候脱模更顺畅,也不会因为棱角位置的应力集中导致壳体受冲击时开裂,内部的绕组安装位做了定位筋设计,组装的时候绕组可以直接卡在定位筋上,不需要额外打胶固定,提升组装效率的同时也能避免绕组在壳体内部晃动产生异响。
