高精度机械式游标卡尺结构设计

　　在机械加工现场的工序检验环节，游标卡尺是一线操作人员随身携带的基础测量器具，从毛坯下料的尺寸初检，到精加工后零件的内外径、深度、台阶尺寸复核，都离不开这类量具的支撑。不同于数显卡尺依赖电池供电、对油污粉尘耐受度有限的特性，机械式游标卡尺依靠尺身与游标的刻度差实现读数，在切削液飞溅、金属粉尘弥漫的车间环境中，故障率更低，长期使用的稳定性更优，即便在没有供电的野外检修、设备安装现场，也能快速完成尺寸核验工作。

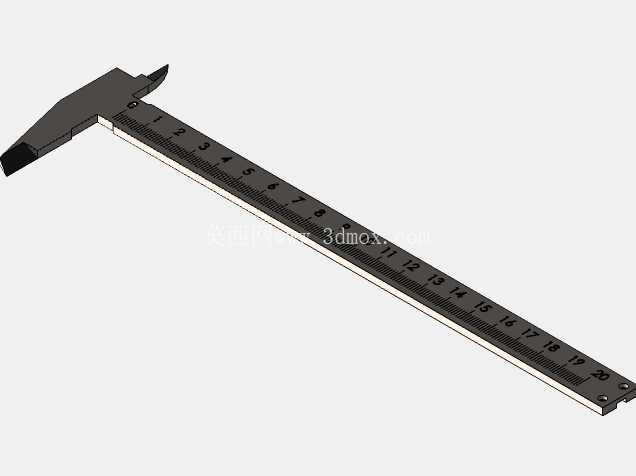

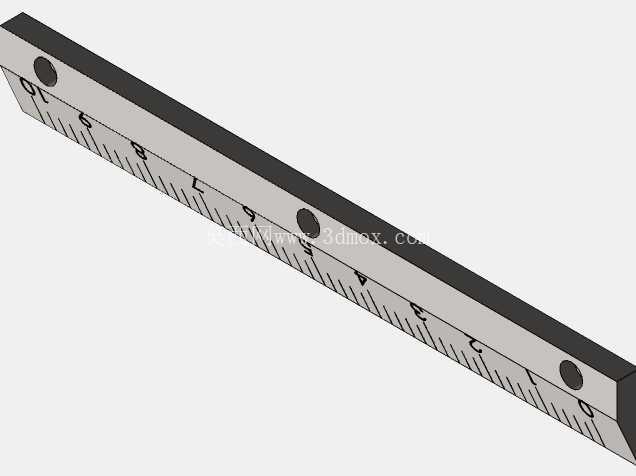

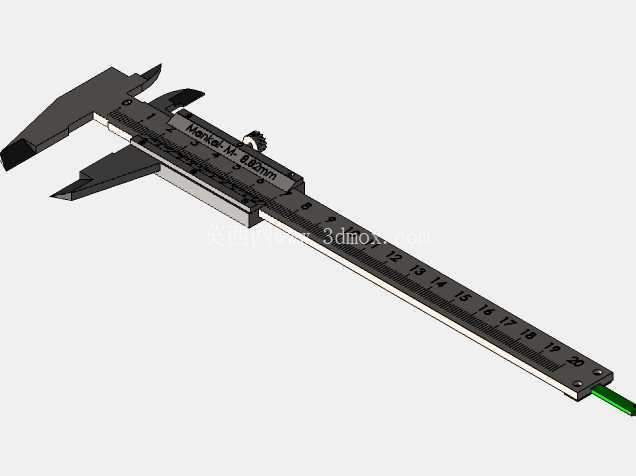

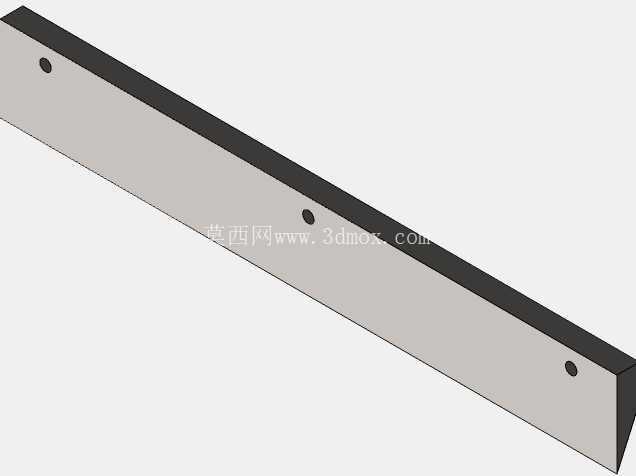

　　这款游标卡尺的整体结构遵循经典的机械式测量逻辑，主尺身采用长条形平直结构，测量量程覆盖0到200毫米的常用加工尺寸区间，能够满足绝大多数中小型机械零件的测量需求，尺身表面的刻度线采用蚀刻工艺加工，避免长期摩擦后刻度磨损模糊的问题。尺身前端设置两组测量爪，上方为深度较浅的内测量爪，用于测量零件的内孔直径、沟槽宽度等内尺寸，测量爪的测量面经过精密研磨，平面度与平行度控制在微米级，保证测量时贴合紧密无间隙；下方为外测量爪，用于测量零件的外圆直径、长度、厚度等外尺寸，爪尖做了窄边处理，能够伸入狭窄的台阶槽、退刀槽位置完成测量，适配复杂结构零件的尺寸检测需求。尺身尾部集成了深度测量杆，与尺身保持严格的同轴平直度，能够伸入零件的盲孔、台阶孔内部，直接测量孔深、台阶高度尺寸，无需额外搭配深度尺，减少现场工具携带数量。

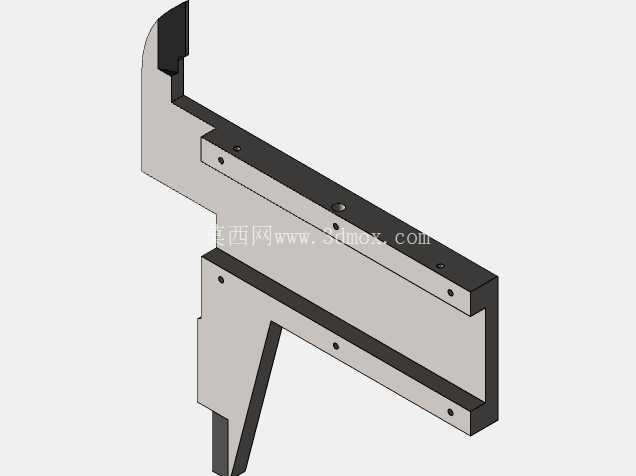

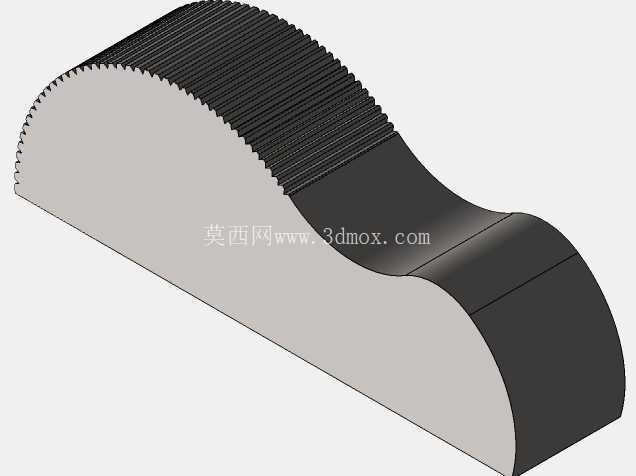

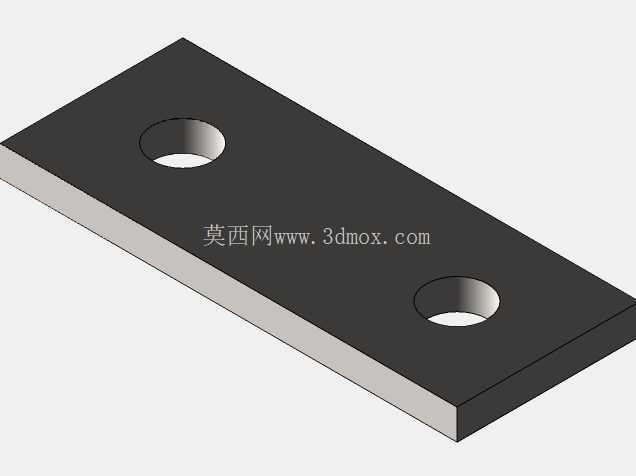

　　游标滑套部分与尺身采用间隙配合设计，配合间隙控制在合理范围内，既保证滑动过程顺畅无卡滞，又不会出现晃动导致的测量误差，滑套上方设置锁紧螺钉，测量完成后拧紧螺钉即可固定游标位置，方便操作人员在视线不佳的位置完成测量后，将卡尺取出再读数，避免现场空间受限导致的读数偏差。滑套表面同样蚀刻有对应精度的游标刻度，通过主尺刻度与游标刻度的对齐位置实现读数，测量精度可达0.02毫米，能够满足普通机加工、钣金加工、五金装配等场景的尺寸公差检测要求。

　　从设计建模的角度来看，这款卡尺的建模过程需要重点保证各运动部件的配合精度，首先要确定主尺身的基准平面，所有刻度线、测量爪、深度杆的特征都基于该基准展开，保证各测量面与基准面的形位公差符合量具的精度要求。建模时需要重点关注测量爪的角度设计，内测量爪的刃口角度要保证接触内孔壁时为线接触，避免面接触导致的测量误差；外测量爪的测量面要与尺身长度方向保持严格垂直，否则测量外尺寸时会出现读数偏大的问题。游标滑套的内槽尺寸要与尺身截面尺寸匹配，预留合适的滑动间隙，同时要保证滑套上的游标刻度零位与测量爪测量面齐平，零位偏差控制在精度允许范围内，否则会出现系统测量误差。深度测量杆与尺身尾部的导向槽采用小间隙配合，保证深度杆伸缩过程无偏摆，伸出后与尺身端面保持垂直，确保深度测量的准确性。

　　在实际应用场景中，这类200毫米量程的游标卡尺是金工实训、机械加工车间、五金装配工位、设备维修现场的标配量具，既可以用于原材料入厂检验时的型材尺寸复核，也可以用于加工过程中的工序间尺寸抽检，还能用于设备装配时的配合间隙测量、零件安装位置尺寸确认。相较于千分尺，它的测量范围更大，测量效率更高，不需要频繁调整测微螺杆；相较于钢直尺，它的测量精度更高，能够满足IT10-IT12级公差的检测需求。建模过程中还原的各部分结构细节，也可以作为量具类产品设计的参考案例，帮助结构设计人员理解机械式测量工具的精度实现逻辑，掌握滑动配合结构的公差设计要点，在后续开发专用测量工装、定制检具时，能够借鉴这类成熟量具的结构设计思路，保证测量结构的稳定性与准确性。
