变压器检修人孔密封法兰盖板结构

　　这套结构对应大型油浸式变压器油箱侧壁或顶部的检修人孔部位，核心作用是在油箱壳体上预留人员进出、内部构件检查与清理通道的同时，依靠法兰配合实现长期可靠的承压密封。现场运维阶段，变压器完成器身装配、内部引线检查、铁芯紧固复查或者故障内检时，作业人员需要通过这个人孔进入油箱内部；日常运行状态下，法兰盖板通过周圈均布的紧固件牢牢压合在油箱焊接法兰座上，阻断绝缘油外泄路径，同时隔绝外部潮气、粉尘进入油箱内部，避免绝缘油受潮劣化。

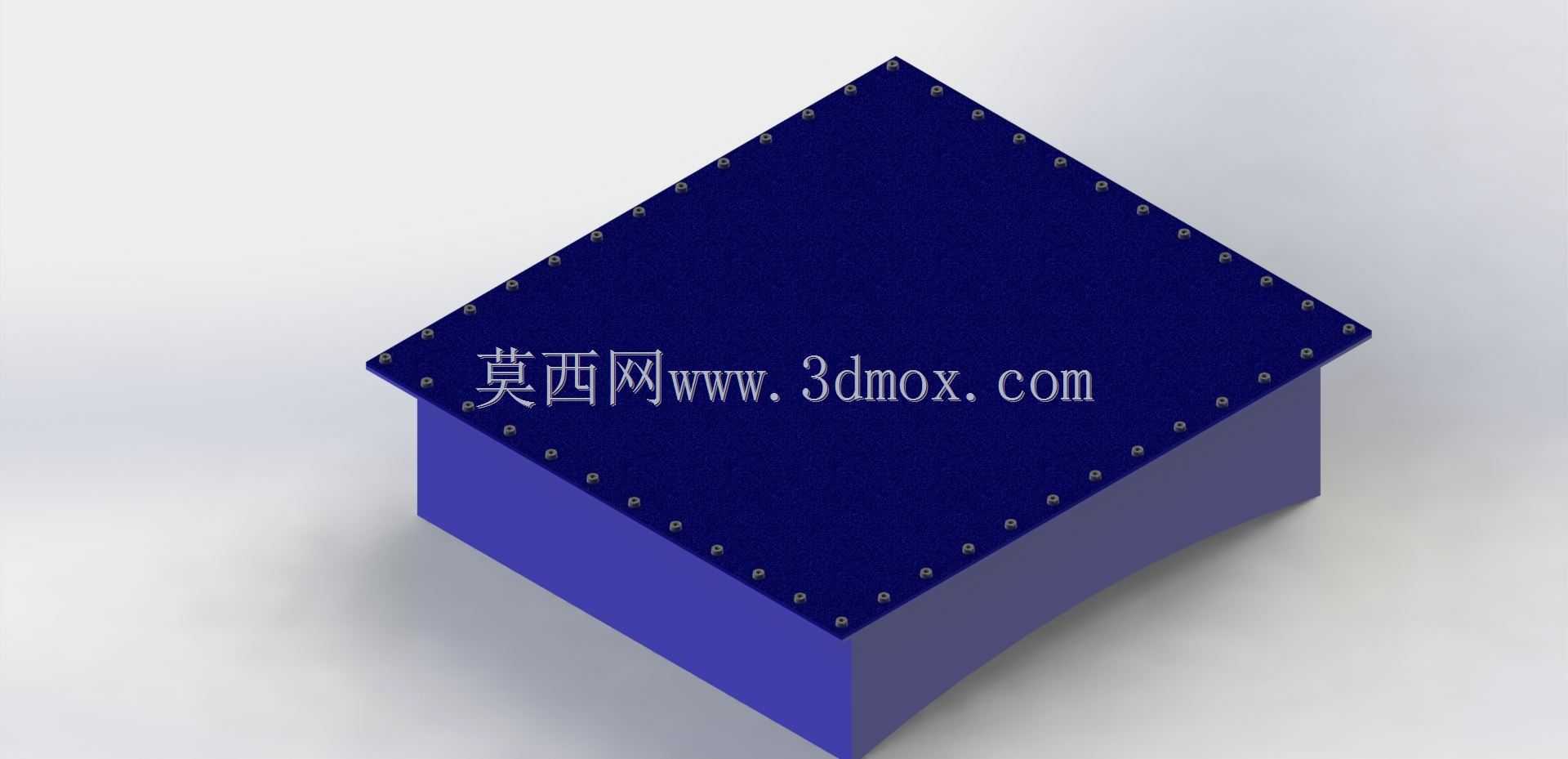

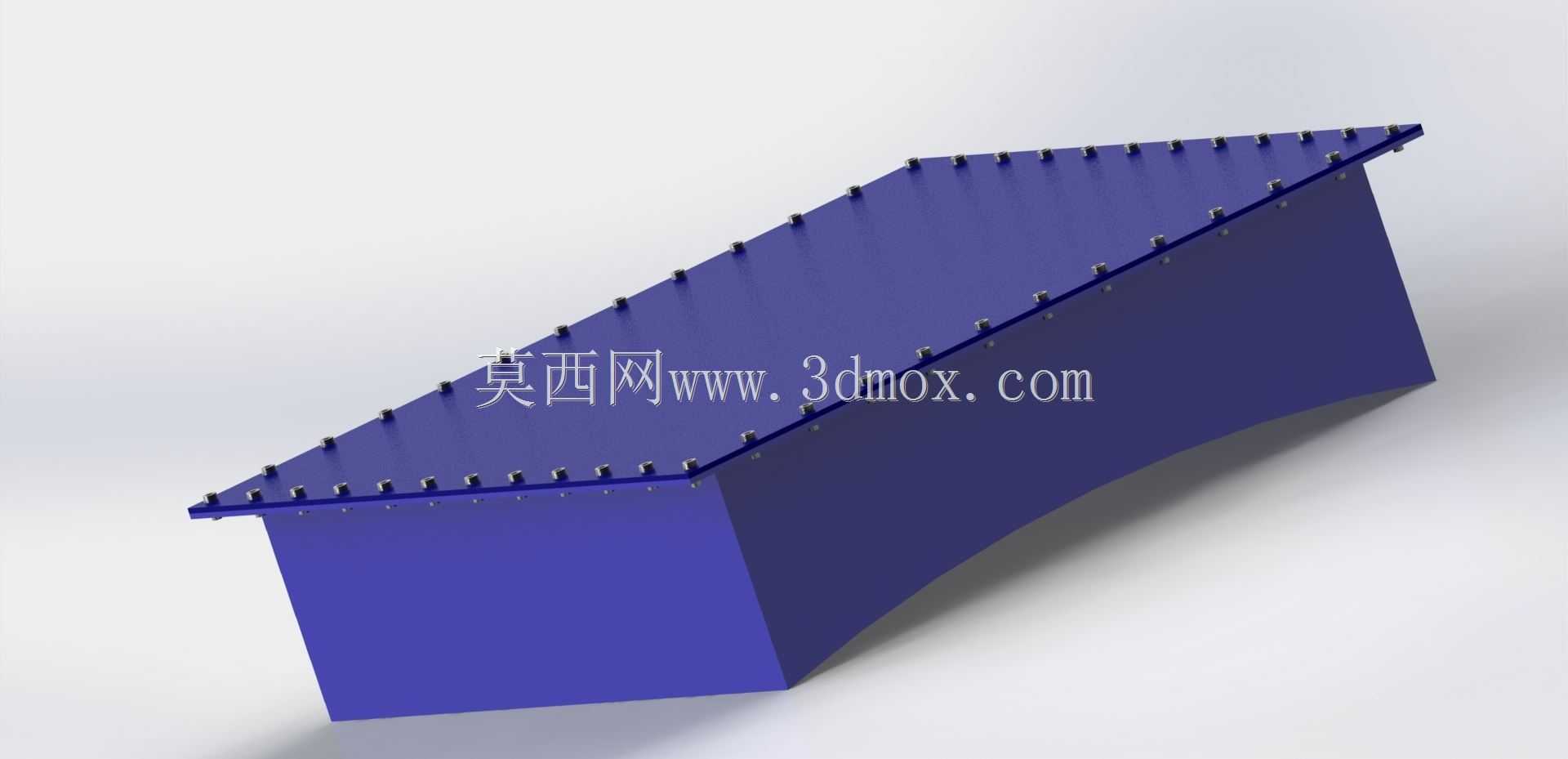

　　从结构布局来看，法兰盖板随人孔开孔轮廓设计为适配的多边形平板结构，盖板边缘沿法兰密封面整圈排布螺栓孔，孔位间距按照密封压紧力均匀分布的原则设置，避免局部压紧力不足出现渗漏，也防止局部螺栓载荷过大造成盖板翘曲变形。盖板下方对应油箱侧的焊接法兰座，密封面之间预留密封垫安装槽位，实际装配时选用耐油橡胶垫或者耐油绝缘密封垫，压缩量控制在密封垫厚度的三分之一左右，既保证密封面完全贴合填实微观间隙，又不会因压缩过量导致密封垫永久塑性变形失去回弹补偿能力。

　　设计过程中首先要匹配变压器油箱的内部净空需求，人孔的通行净尺寸需要满足成年作业人员携带简易工具进出的最小空间要求，同时开孔位置要避开油箱内部的绕组压紧装置、引线支架、冷却油道等核心构件，开孔边缘距离油箱内部加强筋、箱壁折弯位置预留足够的焊接操作空间。法兰座和箱壁的连接采用连续满焊工艺，焊接区域需要做煤油渗透试验排查焊接缺陷，杜绝油箱运行过程中从焊缝位置出现渗油隐患。盖板的厚度选取需要结合油箱内部油压工况计算，大型变压器在运行时油面会存在一定静压力，同时故障状态下内部可能出现短时压力波动，盖板厚度要保证在额定承压工况下的最大挠度不超过密封面允许的变形量，避免盖板中部拱起导致边缘密封面出现缝隙。

　　螺栓的选型和排布是密封可靠性的关键，周圈螺栓的规格按照总压紧力需求核算，所有螺栓的预紧力要保持一致，装配时采用对角分步拧紧的工艺，分三次逐步加载到额定扭矩，防止单侧先拧紧造成盖板偏移、密封垫受压不均。螺栓孔的孔径比螺栓公称直径大1到2毫米，补偿焊接过程中法兰座可能产生的微小孔位偏差，降低现场装配的对位难度。盖板外侧和油箱法兰的接触面需要加工出足够的平面度，密封面区域不允许有径向划痕、焊接飞溅残留或者凹凸缺陷，表面粗糙度满足密封件的贴合要求。

　　实际安装边界方面，法兰座焊接在油箱箱壁之后，盖板外侧需要预留足够的扳手操作空间，保证每个螺栓都可以使用扭矩扳手完成预紧作业，不会和油箱外部的散热片、管路、加强铁构件发生干涉。盖板开启时，松开所有螺栓后可以通过吊装或者人工平移将盖板挪开，人孔周边的箱壁外部预留临时支撑点位，方便检修时临时固定盖板，避免磕碰损伤密封面。这套结构同时兼顾了变压器制造阶段的装配工艺性和全生命周期的运维便利性，既满足油箱作为承压密封容器的性能要求，也为后续内部检修提供了合规的通行通道，结构形式简单可靠，是大容量油浸变压器油箱上非常典型的检修接口结构。建模过程中可以同步验证螺栓排布的干涉情况、密封垫的压缩行程、盖板开启时的运动空间，提前排查法兰孔位和箱壁内部构件的位置冲突，为生产下料、焊接组对和现场装配提供准确的结构依据。
