交流稳压器内部钣金安装固定支架

项目分类:变压器 发布时间:2024-09-15 ID:772179
  • 交流稳压器内部钣金安装固定支架
  • 交流稳压器内部钣金安装固定支架
  • 交流稳压器内部钣金安装固定支架
  • 交流稳压器内部钣金安装固定支架
  • 交流稳压器内部钣金安装固定支架

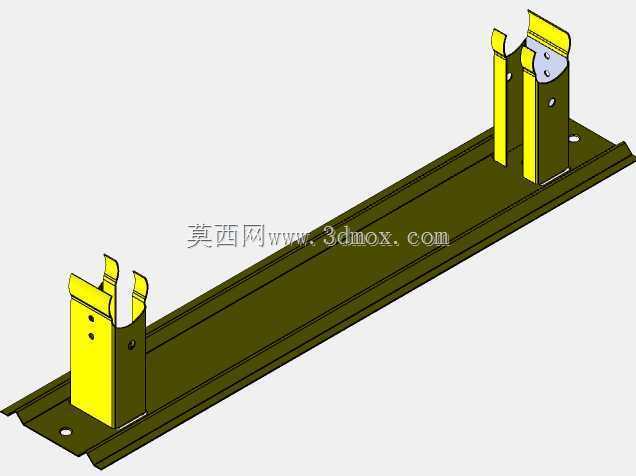

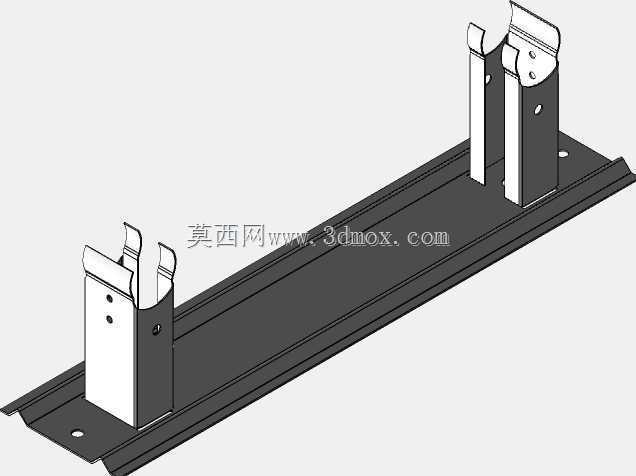

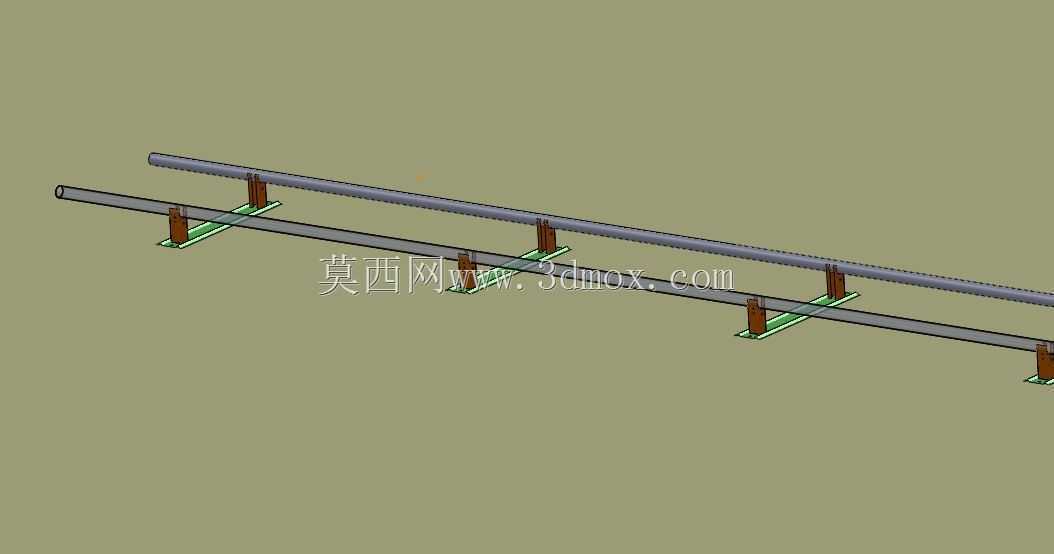

  这套钣金构件是交流稳压供电设备内部用来承托、限位核心电气模组的长条形安装基座,在整机装配环节承担着定位、承重、隔离带电部件与机箱底板的多重作用,属于稳压设备里不起眼但直接决定整机装配精度与长期运行可靠性的结构件。

  从实际产线装配场景来看,这类支架会预先通过底板两端的预制安装孔锁附在稳压器机箱的内底平面上,长直的主轨沿机箱纵深方向布置,两端竖起的折弯卡座分别卡住稳压单元、调压绕组或者主控电路板的侧边卡槽,不需要额外加装大量塑料固定座,就能把核心电气部件的横向窜动、纵向位移完全限制住,在设备经历运输颠簸、车间地面振动、长期带载运行产生的微幅震动时,都能避免内部元件出现移位、接线端子拉扯松脱的问题。

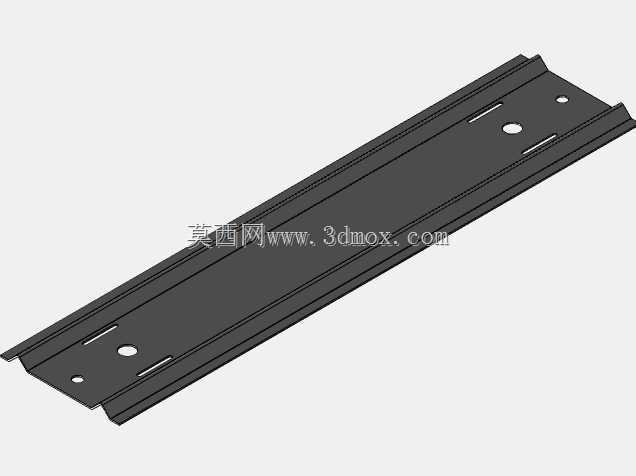

  结构设计上完全遵循钣金冲压折弯的工艺逻辑,主承载底板采用长条等宽的薄钢板一体裁切成型,两侧边全程向上翻出窄边加强筋,不用额外焊接补强型材,就把长薄板的抗弯刚度提升了数倍——如果不做这两道翻边,一米左右长度的薄钢板在托举几公斤重的电气模组时,中部会出现明显下挠,使用过程中甚至会因为形变累积导致固定位错位;翻边之后整个基座的截面呈槽型,抗扭、抗弯性能都完全满足承载要求,材料利用率也接近九成,量产时几乎没有多余边角废料。

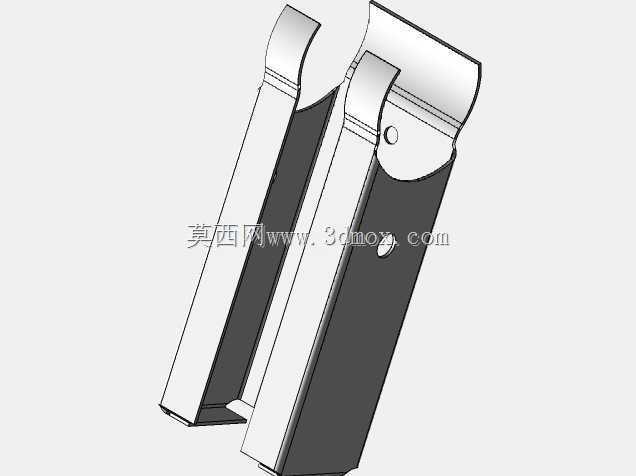

  两端的立式固定卡座是和主底板分体加工后再通过定位折边咬合、紧固件锁合的组合结构,卡座主体同样采用钢板折弯成U型槽截面,朝外的立面冲裁出两个圆形装配孔,用来和电气模组侧端的安装孔对位锁螺丝;卡座顶部开出不对称的卡爪开口,其中一侧卡爪向外翻出导向斜面,装配作业时工人不需要把电气模组的孔位和支架孔位完全精准对齐,只要把模组往两个卡座之间下放,导向斜面就会自动把模组引导到正确卡位,顶部的卡爪会先卡住模组侧边的预设卡槽,提前承托住模组的重量,工人不用全程手扶沉重的组件就能穿螺丝紧固,大幅降低整机组装的操作难度。卡座立面和主底板接触的位置预留了定位小凸舌,装配时凸舌卡入主底板对应的定位缺口,不需要工装夹具辅助就能保证两端卡座的平行度、卡座和主轨的垂直度,避免出现卡座歪斜导致电气模组装不进去的问题。

  安装边界方面,主底板的两端头都做了小幅向下折弯的贴边,贴边上预制沉头安装孔,锁附到机箱底板之后螺丝头完全埋入钣金面以下,不会凸起刮伤后续铺设的绝缘垫层;整个支架的总宽度控制在机箱内部两侧走线槽的预留间距之内,支架装配完成后两侧留出的空隙刚好可以走主回路动力线、信号采样线,强弱电走线自然分隔,不会和支架上固定的电气部件发生干涉。两端立式卡座的高度根据所承托模组的底部悬空高度设计,卡座承托面的高度刚好让模组底部距离主底板留出足够的散热间隙,设备运行时模组产生的热量可以顺着间隙下方的空间流通散出,不会因为模组直接贴在钣金底板上形成热量积聚,也避免了底板上可能存在的凝露直接接触元件引脚。

  细节处理上,所有钣金的裁切边缘都做了去毛刺处理,卡爪、折弯棱边的位置没有尖锐飞边,装配工人在车间内徒手排布线路、调整部件位置时不会被割伤绝缘层或者划伤手部;钣金表面整体做了军绿色钝化喷塑处理,两面都形成均匀的绝缘防护层,既可以在车间潮湿空气、偶尔的凝露环境下避免钢板生锈,也能在电气部件出现绝缘老化轻微漏电时,避免支架直接和机箱形成导通回路,提升整机的用电安全性。两端卡座的部分卡爪表面做了醒目的黄色标识处理,装配时工人可以快速识别卡爪的卡入方向,不会出现卡座装反、卡爪开口朝向错误的问题,总装环节的防错效果十分明显。

  从结构适配性来看,这款支架的孔位间距、卡座高度都对应小容量立式交流稳压器的内部模组尺寸,既可以在民用稳压电源里固定调压线圈与控制板,也可以在工业车间配套的小型稳压柜里作为采样模块、补偿变压器的安装基座,槽型主轨的预留平面上还可以根据选型需求额外加装固定线扣、小型继电器座,不需要二次钻孔攻丝,拓展适配性很强。
