散料输送食品软管离地承托支架

　　这套承托结构的开发初衷，来自散料装卸现场反复出现的软管磨损问题：粮食、粉体配料、流体食品原料在从固定管线向散装仓库、货运卡车转输时，操作人员往往直接将柔性输送软管拖在地面，软管中段受物料自重下坠弯折，既会造成管内料流截面收窄、输送阻力陡增，地面的碎石、焊渣、积水还会持续磨蚀、腐蚀软管外皮层，弯折处反复折挠还会让食品级软管的内衬层提前出现开裂脱落，带来物料污染风险。现场临时用木方、砖块垫撑的做法，要么支撑高度不稳定，软管受物料冲力后容易滑脱，要么垫块边角尖锐直接割伤管壁，根本无法满足食品生产区域的卫生与安全要求。

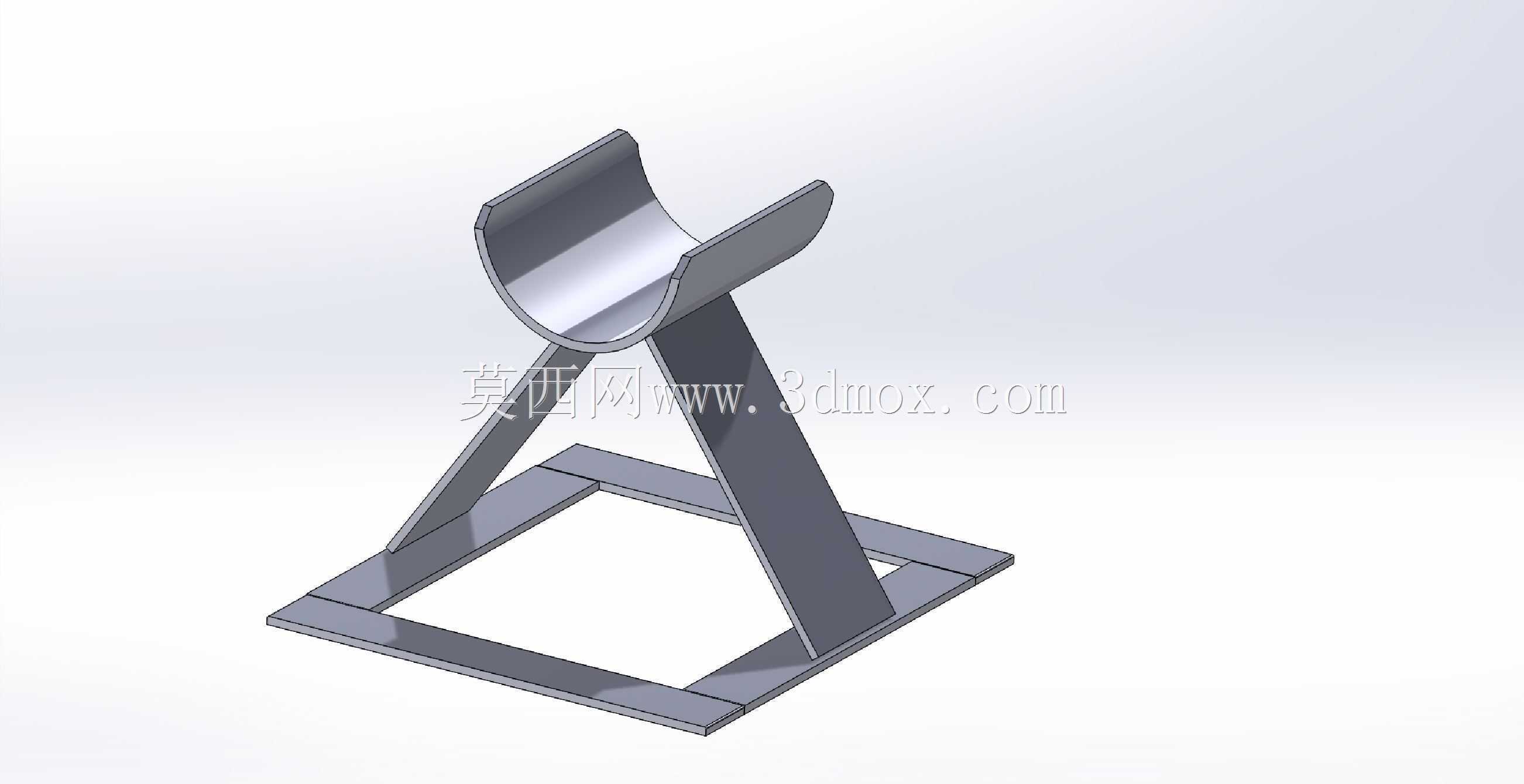

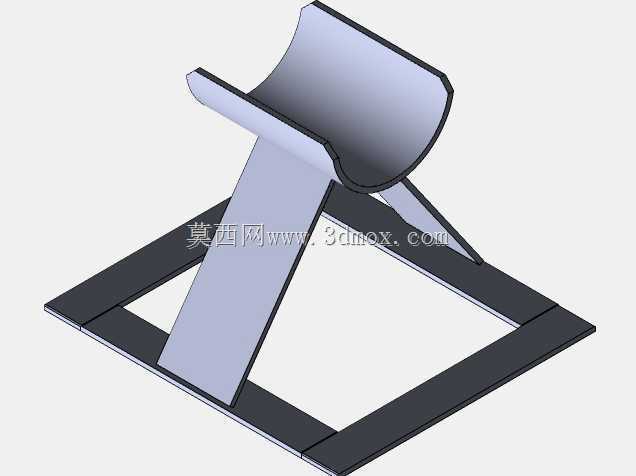

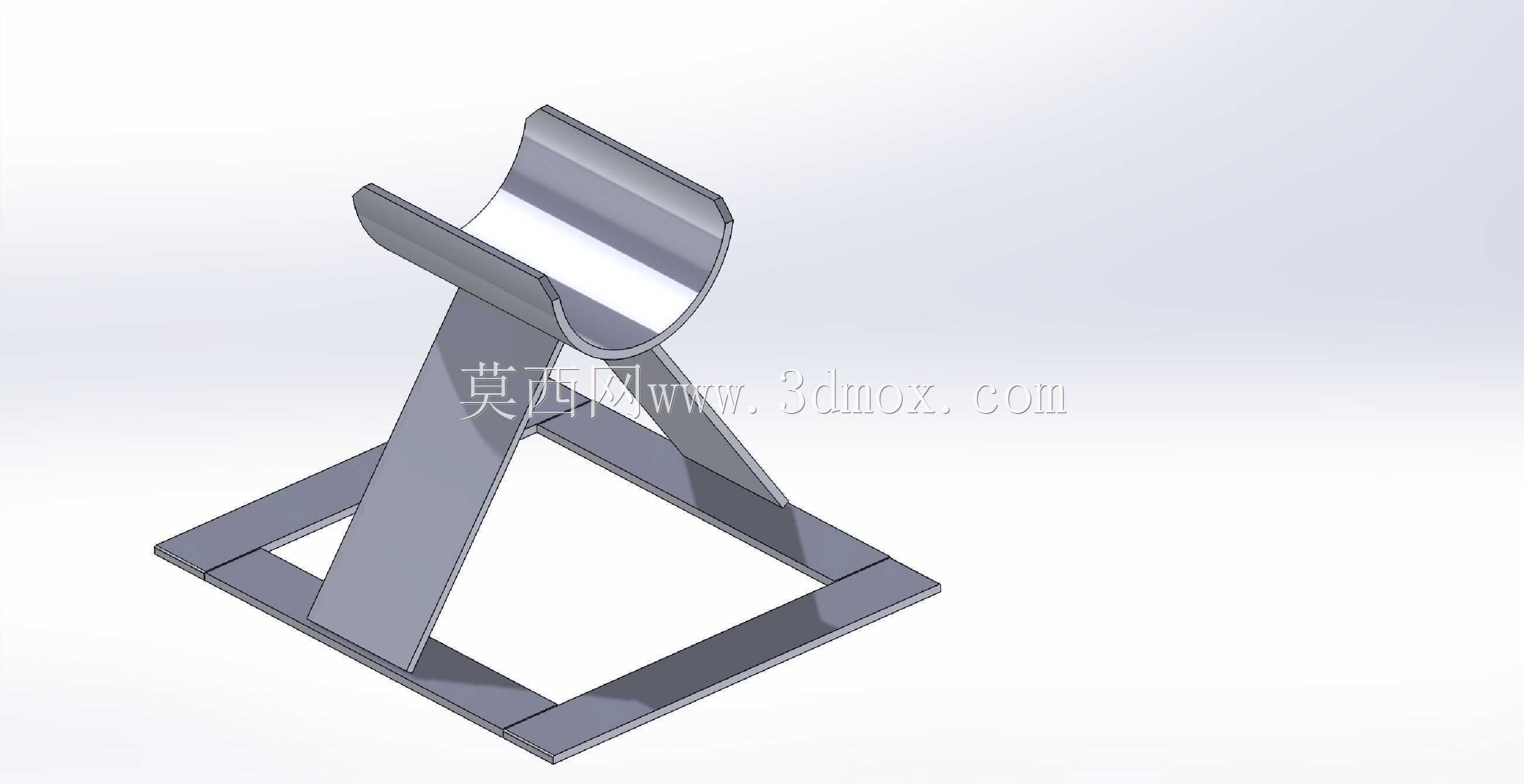

　　整个支架的受力逻辑完全围绕重载软管的动态载荷搭建，底部采用方形闭环框式底座，没有采用单薄的平板落地结构：四根等边角钢围合出矩形支撑边界，框架自身形成抗扭闭环，当软管内充满物料、整体重量集中在顶部托槽时，底座不会出现单侧翘动；框架的落地边全程与地面接触，接地压强被均匀分散，即便在仓库水泥地面、卡车货箱边缘的临时停靠位放置，也不需要额外打地脚螺栓固定，转场作业时单人即可移位。支撑腿采用双斜向撑杆搭配主承力立板的三角布局，主立板从底座后侧斜向延伸至顶部托位，两根辅助斜撑从底座前侧两角向上收拢，三者在托槽下方交汇，所有杆件的中心线都指向载荷作用点，避免撑杆承受额外的横向弯矩，这种布局相比单根竖直立柱，侧向抗倾覆能力提升明显，即便软管被操作人员拖拽时产生横向拉扯力，支架也不会轻易侧翻。

　　顶部的承托部位没有采用常见的V型尖角槽，而是加工成与输送软管外径匹配的半圆弧敞口托面，圆弧曲率完全贴合常用食品输送软管的外圆轮廓，软管放置后接触面积从线接触变为面接触，管壁局部压强被大幅降低，不会在软管表面压出永久凹痕；托槽两侧向上翻出小高度挡边，当软管内物料脉动、管身出现小幅窜动时，挡边可以阻挡软管从侧向滑出，又不会完全封死管身，操作人员需要调整软管位置时可以直接抬取，不需要拆装任何紧固件。所有与软管接触的棱边都做了圆弧倒钝处理，不存在尖锐毛刺，即便是带钢丝增强层的厚壁食品软管，反复放置移位也不会被刮破外保护层。

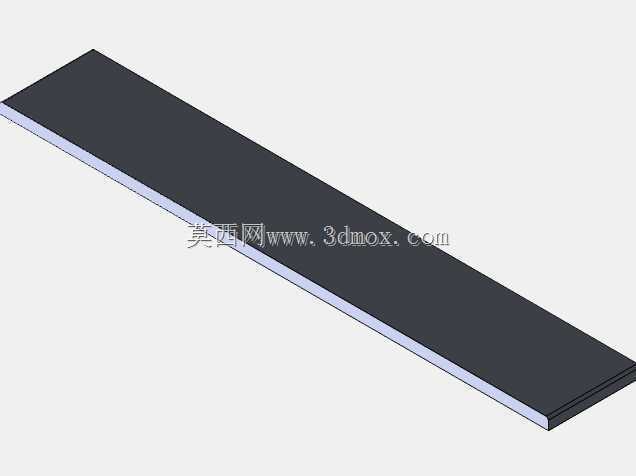

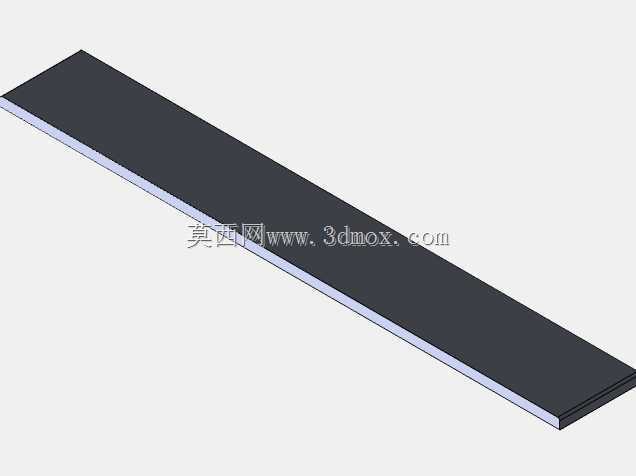

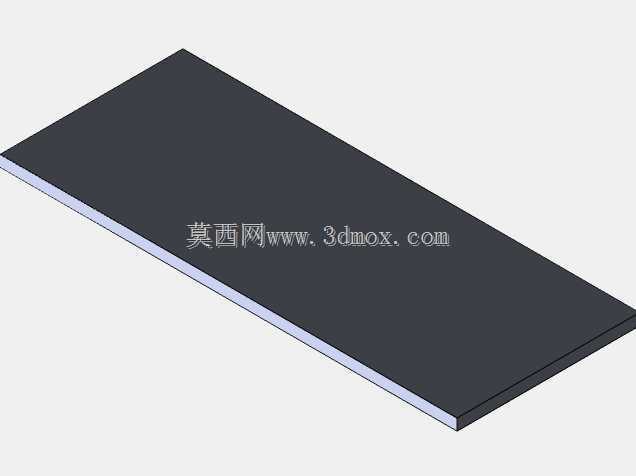

　　从安装边界与尺寸适配角度，底座方形框架的外轮廓尺寸控制在常规作业通道的允许宽度内，放置在卡车侧边与仓库出料口之间的过道时，不会遮挡人员通行与叉车转运路径；整体支撑高度经过现场工况校核，托槽的圆弧中心高度恰好让软管从固定管线出口到卡车进料口的过渡段形成平缓下凹弧度，管身不存在急弯折角，物料在管内可以依靠重力与输送压力顺畅流动，不会在弯折位置出现粉料架桥、流体滞留的死角。支架所有结构件都采用等厚板材与型材折弯、拼焊成型，没有复杂的曲面机加工特征，建模时先绘制底座框架的草图样机，标注出落地边的外轮廓尺寸与撑杆的铰接点位，再通过焊件环境生成各根型材的切割长度与端部斜切角度，顶部圆弧托槽通过拉伸凸台生成后，再对两侧挡边做边线法兰折弯，整个结构没有多余的装饰特征，所有板厚、型材规格都按照满载工况下的弯曲强度选取，焊接位置都布置在杆件交汇的应力节点处，焊后打磨平整即可做表面卫生级处理，适配食品生产区域的清洁要求。日常使用时，支架可以沿软管输送路径间隔布置多组，把长距离悬空的软管分段承托，让整根输送管始终保持离地状态，既避免地面污染物接触管壁，也让软管的弯曲半径始终大于产品允许的最小弯折阈值，大幅延长柔性输送管的更换周期。
