小型手动谷物切割脱粒机具结构设计

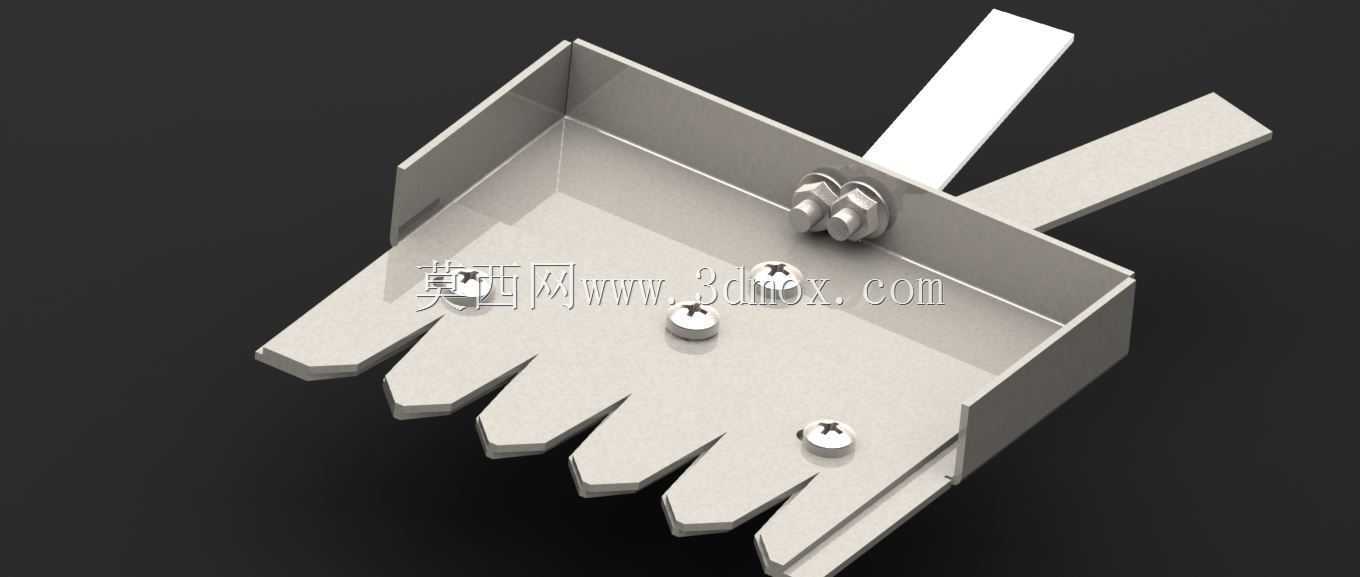

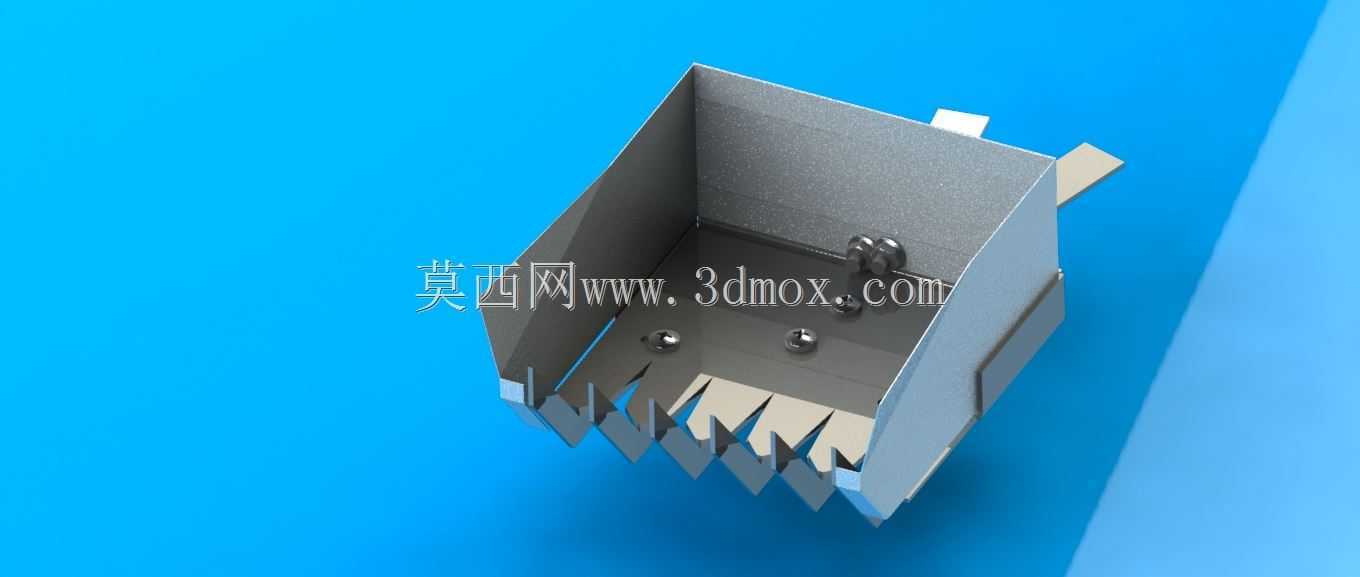

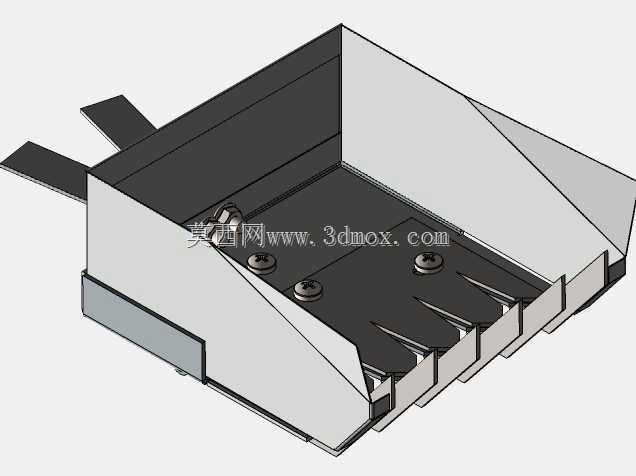

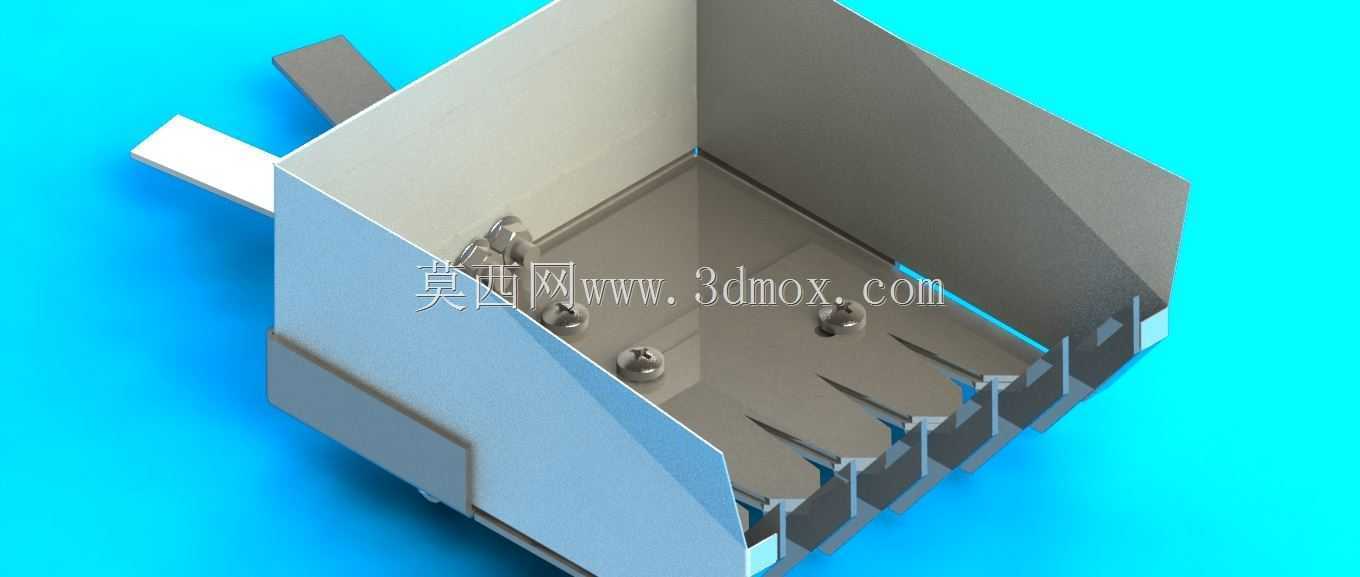

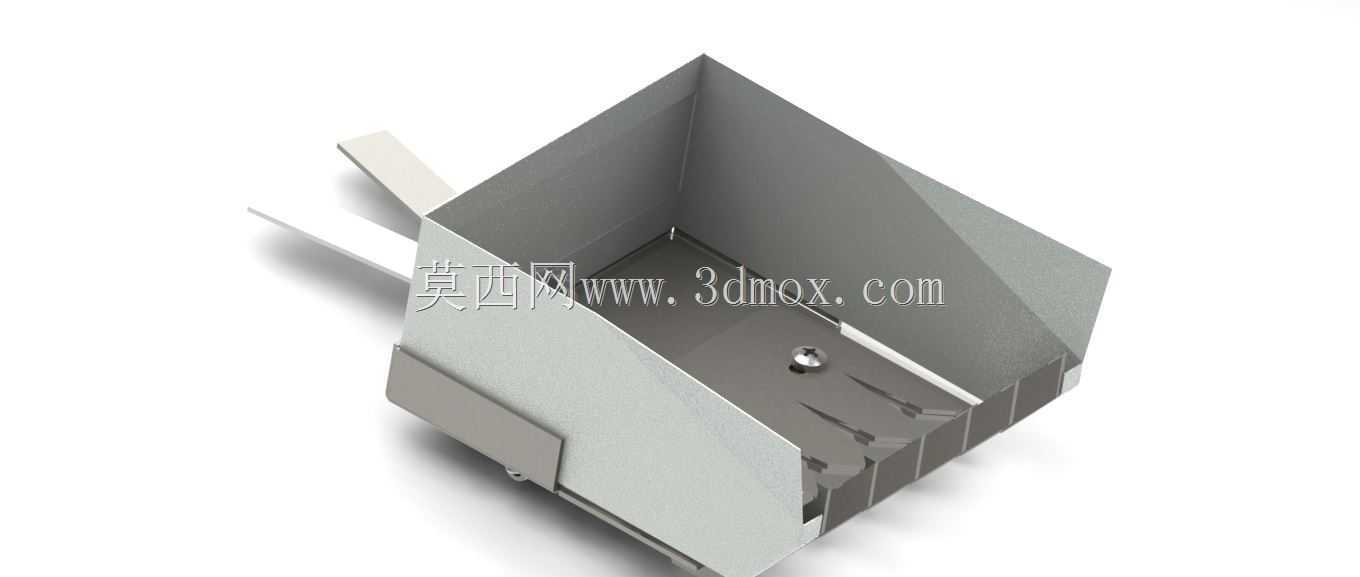

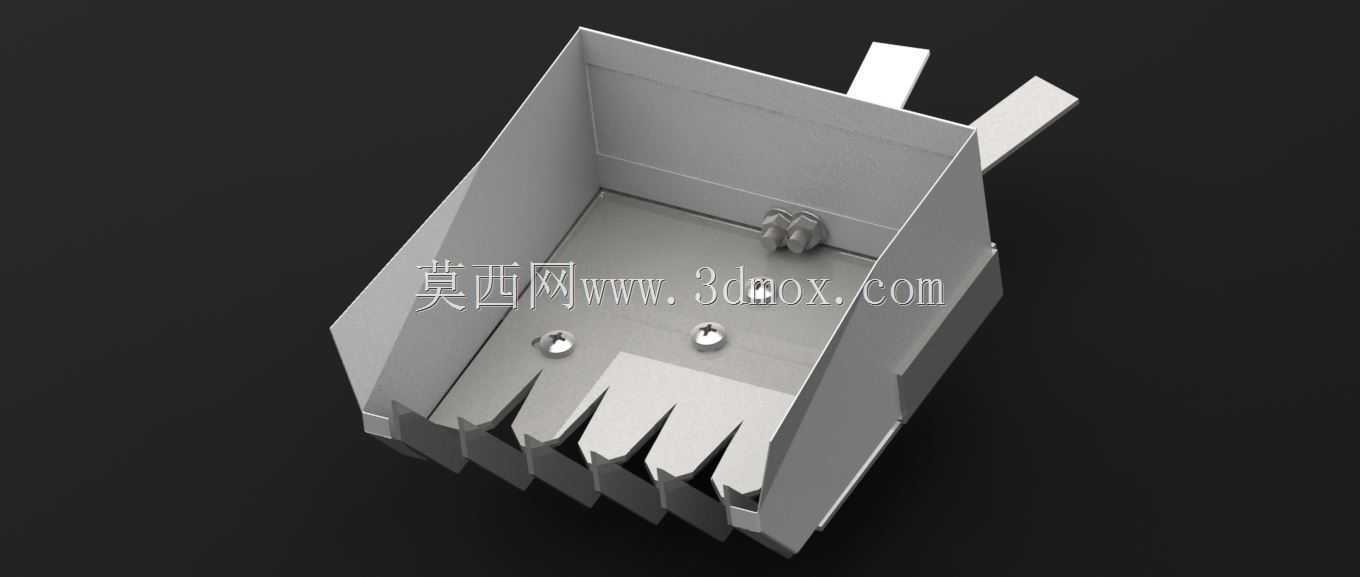

　　这套小型手动谷物切割机具的结构方案，面向山地丘陵、零散耕地以及家庭式小规模种植场景，针对穗类小杂粮收获过程中缺乏适配轻便机具的实际痛点完成搭建。不同于大型联合收获设备需要连片平整地块、配套动力输入与较宽作业通道，该方案把作业单元压缩到单人可操作的尺度，整体采用敞口接料仓配合侧边进料导槽的布局，操作者将带穗谷物茎秆从侧向导槽送入，仓内排布的锯齿状切割齿即可完成茎秆裁切与穗粒初步分离，裁切后的物料直接落入下方仓体暂存，不需要额外配置输送管路，在户院、田边小块空地都能直接开展作业。

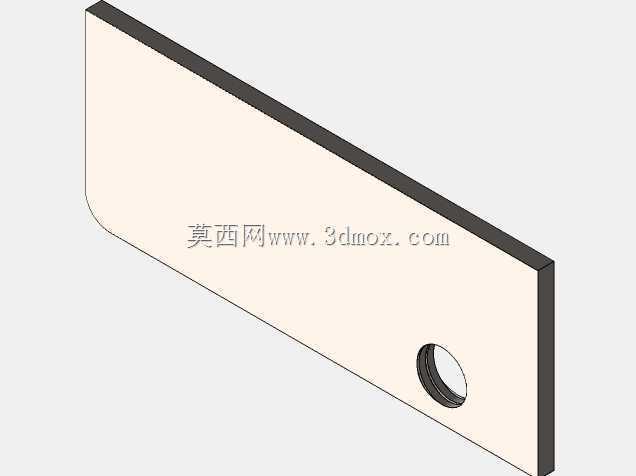

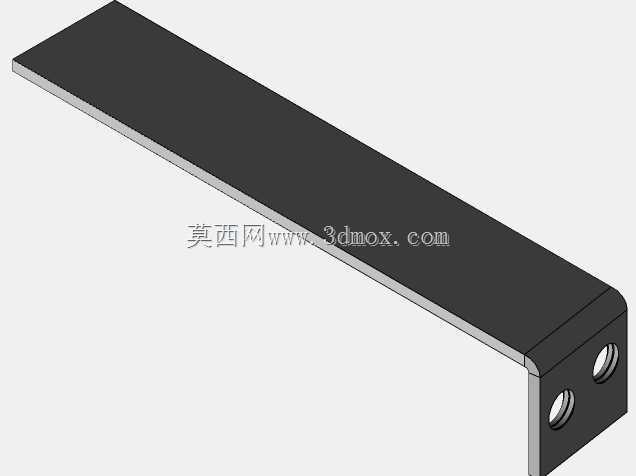

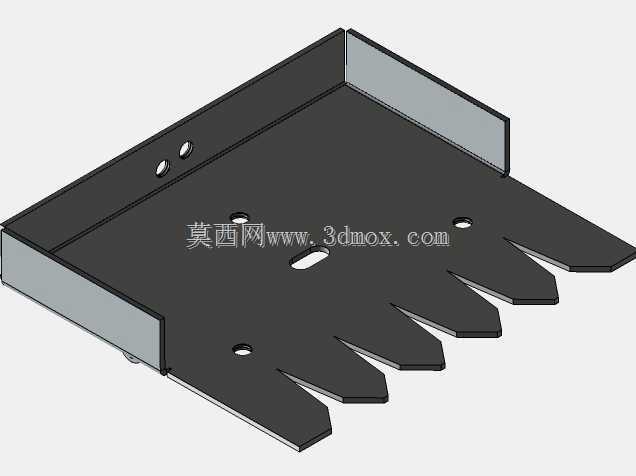

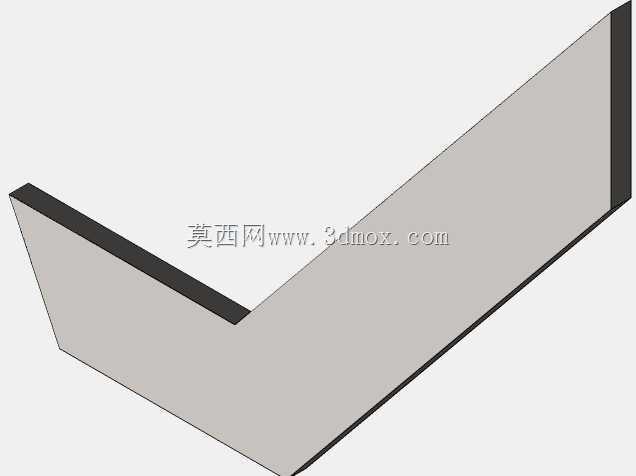

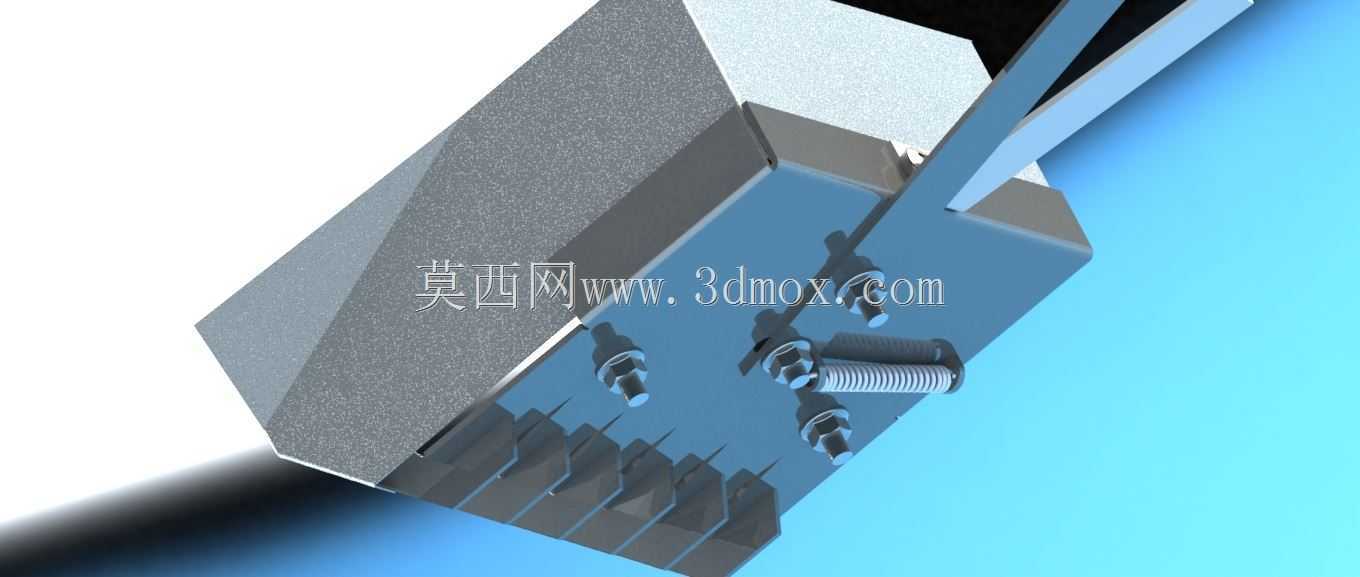

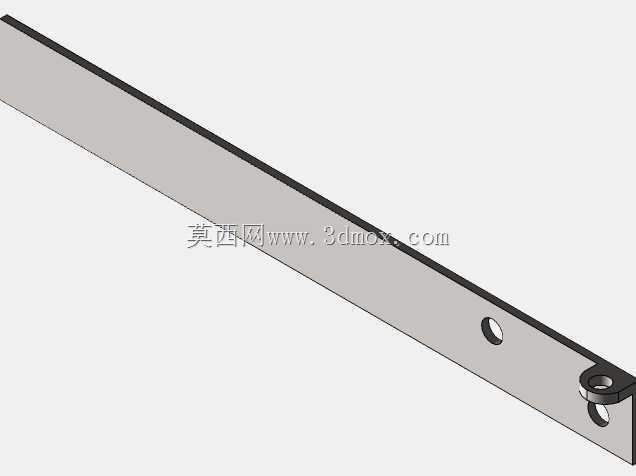

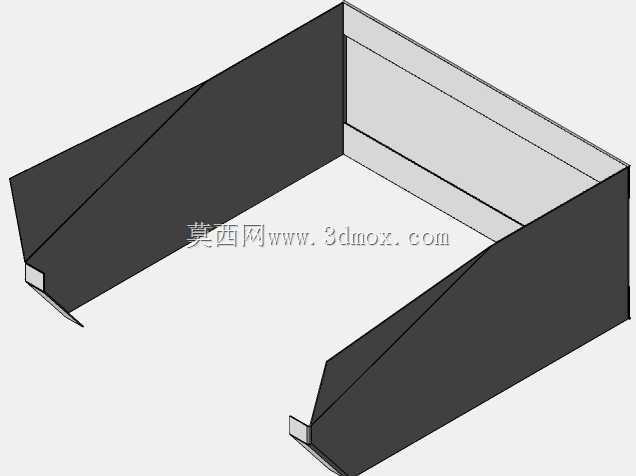

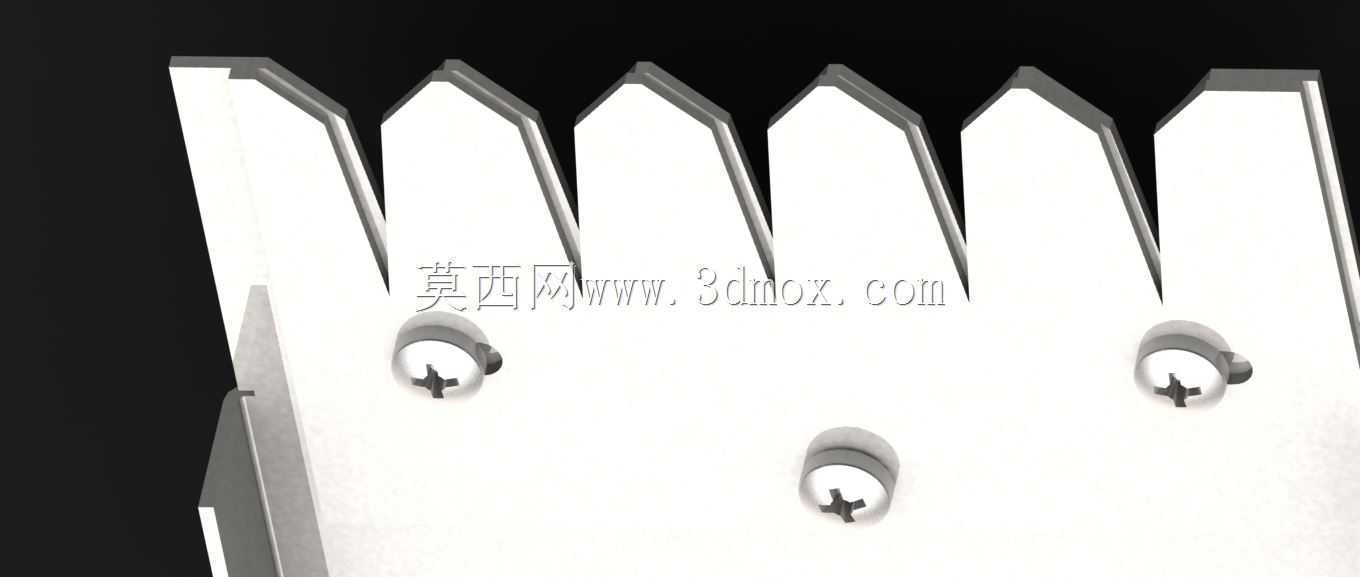

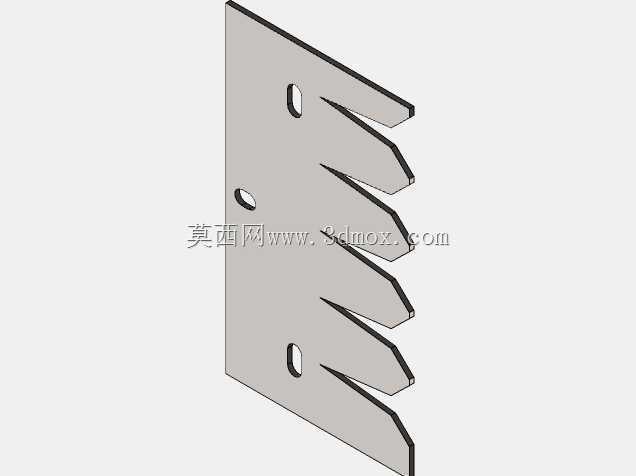

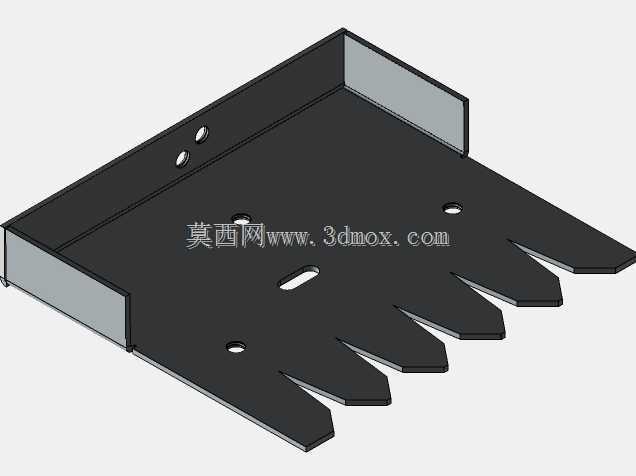

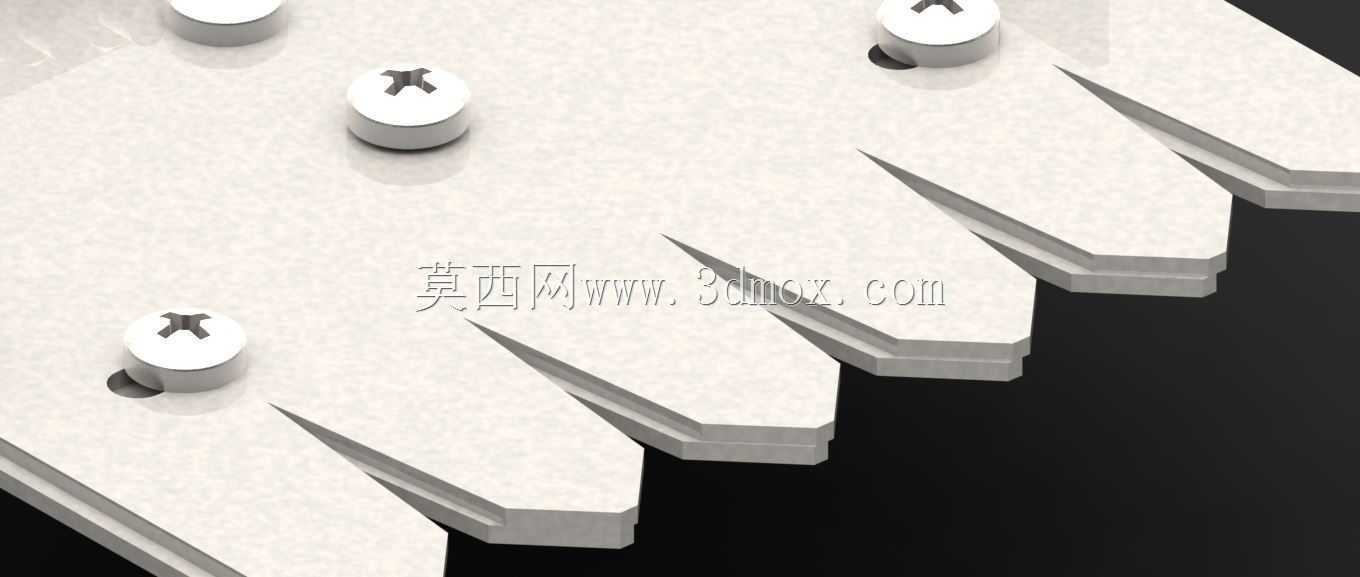

　　从结构设计思路来看，方案优先控制零件数量与加工难度，主体仓壁采用折弯钣金成型，相邻壁板通过折边咬合加紧固件锁合，没有复杂的曲面注塑或者铸造工序，普通钣金车间即可完成下料折弯。仓底预留的多个安装位用于固定切割齿组件，齿形采用等间距排布的锐角刃口，刃口朝向进料方向，茎秆送入时在人力推送下沿齿面滑入刃口间隙，依靠剪切作用完成断料，不需要电机或者内燃机提供动力，完全适配无供电的偏远种植区域。侧边伸出的两根导料板做了圆角过渡，避免送料时茎秆卡滞，同时对操作者的手部形成物理防护，降低手动送料碰到刃口的风险。

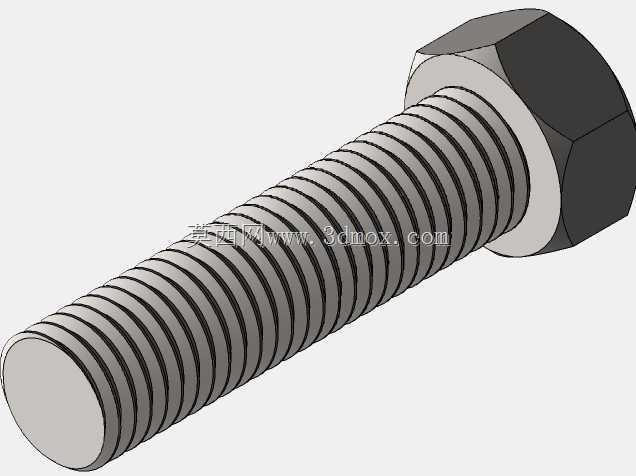

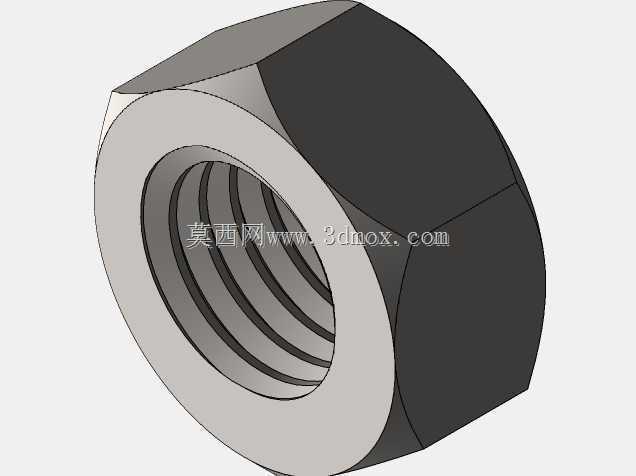

　　安装边界方面，整机的外接轮廓以仓体为核心，侧向导槽向外延伸的长度控制在单臂可及范围，底部预留的平整支撑面可以直接放置在普通木桌或者石台上，不需要做地基固定；仓体侧壁的安装孔位统一采用标准紧固件规格，后期更换磨损刃口时只需要拆开对应壁板即可完成维护，不需要整体拆解仓体。刃口组件的排布间距参考常见小杂粮茎秆的直径范围设定，既可以处理指小米、高粱小米这类较细茎秆，也能适配谷子、糜子等穗类作物，齿间间隙避免了细茎秆漏切，也不会因为间隙过小导致茎秆拥堵。

　　实际使用逻辑上，操作者坐姿即可完成送料操作，裁切后的短茎秆与穗粒在仓内堆积，作业完成后直接从敞口端倒出物料进行后续扬场清选，省去了大型设备转场、调试的步骤。结构上没有易损的传动件，不存在皮带打滑、齿轮润滑这类维护需求，钣金表面做了钝化处理，田间作业接触露水或者作物汁液后也不容易出现锈蚀。仓体的转角位置全部做了折弯加强，手动推送茎秆时的侧向载荷可以通过折边结构分散到整个仓壁，不会出现局部板面变形的问题。

　　针对小杂粮种植户的实际作业习惯，该方案没有追求过高的自动化程度，而是把可靠性、低成本与易加工性放在首位，所有结构特征都适配常规的钣金加工与手工装配条件，三维建模过程中完整还原了每一处折弯余量、紧固件安装位与刃口配合间隙，结构工程师可以直接基于该模型调整仓体容积、齿形间距或者导槽长度，适配不同种类谷物的收获需求，也可以在此基础上加装小型手动摇臂驱动的往复切刀，进一步降低操作劳动强度。
