拖拉机挂载式甩刀割草机机架总成

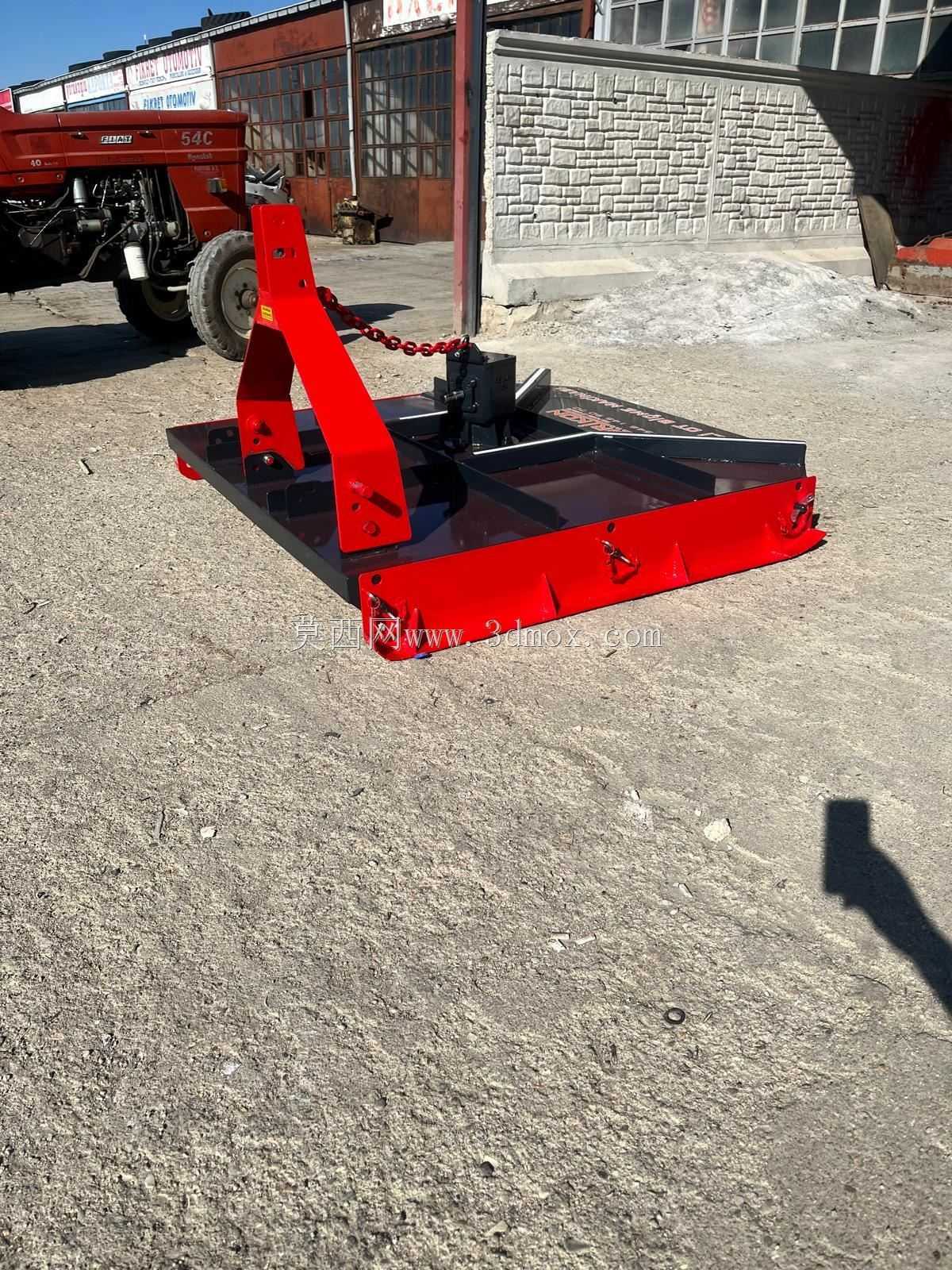

　　这套三维结构对应的是拖拉机后置三点悬挂配套的旋转式割草机主体，也就是田间常说的甩刀式割草盘总成，主要面向果园行间除草、大田秸秆粉碎、荒草地清理以及牧场低矮植被修整等作业场景。整机以红色焊接承载框架和黑色防护围板构成主体，中部预留动力输入与齿轮箱安装位，框架上方的三角悬挂架直接与拖拉机后提升臂、上拉杆配合，能够随液压提升完成作业高度调整和转场离地。

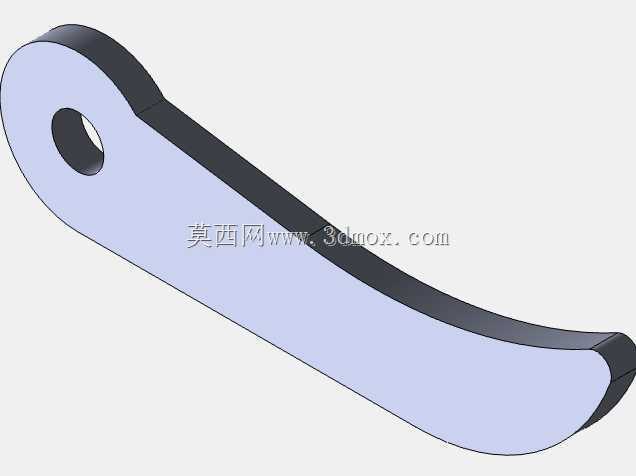

　　从实际用途看，该设备并不追求精密修剪，而是依靠拖拉机动力输出轴带动箱体内传动，再驱动下方旋转刀轴高速甩动刀片，对地面杂草、残茬和小灌木进行切割、击打和碎断。红色主梁承担牵引、支撑和动力传递路径上的主要载荷，黑色围板则形成切削腔，限制碎草飞溅方向，同时保护刀轴、刀片和周边人员。底部边缘可以看到加强折边、挂接孔和刀片避让结构，这些细节直接关系到割茬高度、防碰石能力以及维修拆装便利性。

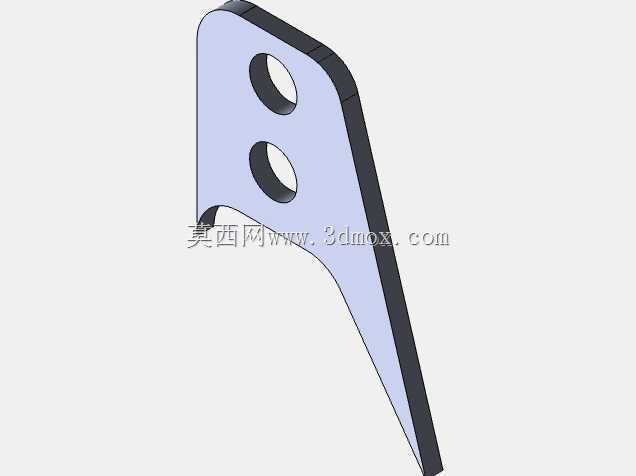

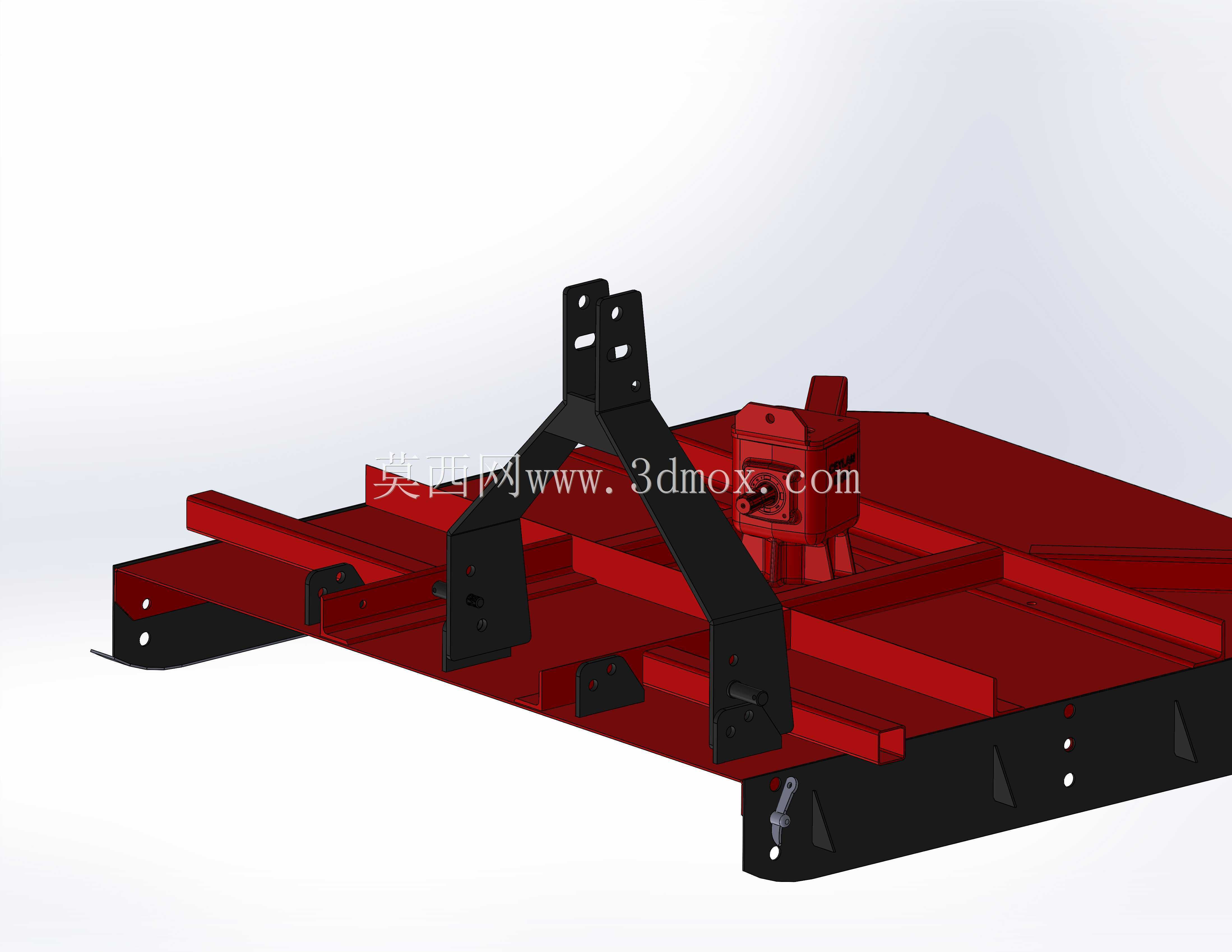

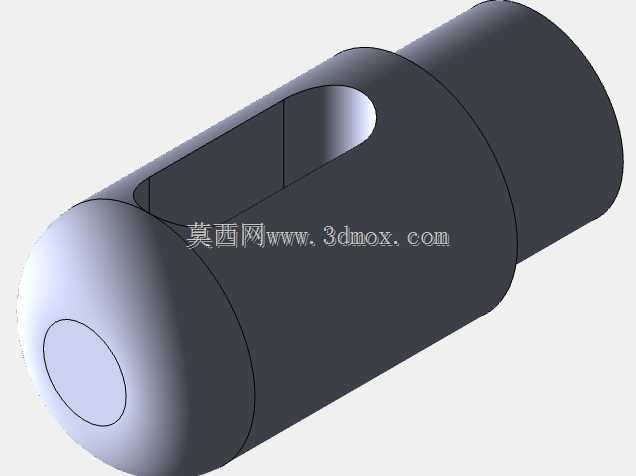

　　结构设计上，机架采用多道横梁与纵梁交叉布置，并非单纯平板拼焊。前部三角悬挂立板承受拖拉机提升和作业拖拽时的复合载荷，因此板件上开设了多组连接孔，并通过斜向撑梁把力分散到两侧主梁；中部箱体安装区域形成较高刚度的封闭支撑，避免齿轮箱工作时因振动产生焊缝疲劳。红色框架内部预留了刀轴、轴承座、传动件和防护罩的装配空间，梁件间距既考虑刀片旋转直径，也兼顾杂草进入切削腔后的通过性，防止湿草缠绕和堵料。

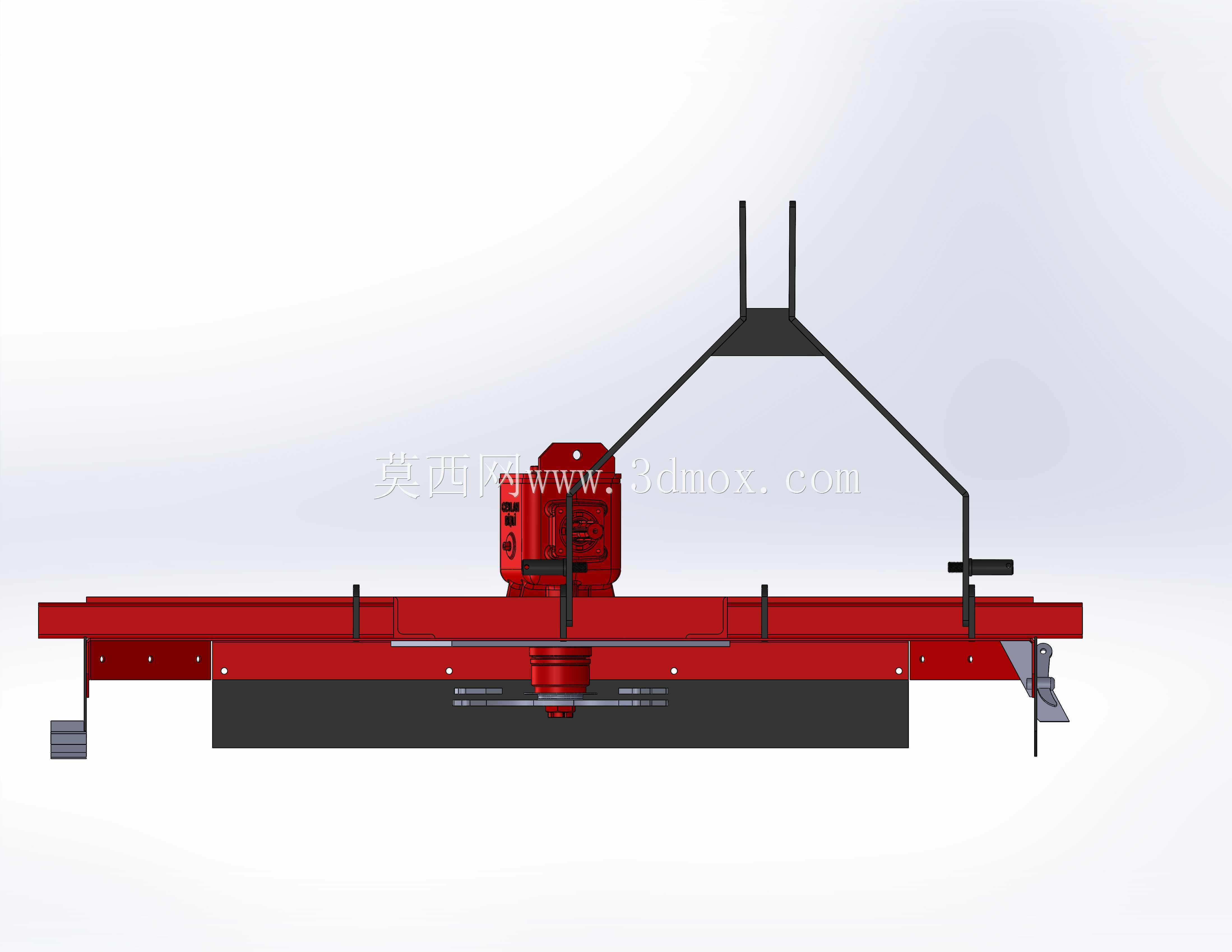

　　外形与安装边界方面，整机呈扁平宽幅盘状，工作宽度明显大于拖拉机轮胎行距，适合一次通过覆盖较大幅宽。上部悬挂点集中在机架中线附近，保证挂接后机具重心位于拖拉机后方合理区域；下部两侧连接点与提升臂球头配合，上拉杆位置则用于调节机具前后俯仰。设计时需要校核最低作业状态下刀盘与地面的间隙、运输提升状态下机架尾部是否会碰地，以及转弯时侧板与拖拉机轮胎之间的安全距离。黑色围板下缘接近切削轨迹，既能挡住飞溅物，又不能过度压草，因此其折边高度和离地间隙需要结合刀片长度、刀轴转速以及地块起伏确定。

　　从建模角度看，这类农机件的重点不在复杂曲面，而在焊接框架的空间关系、板厚方向、孔位一致性和装配干涉检查。悬挂架孔位必须与拖拉机三点悬挂标准匹配，齿轮箱安装面要保证输入轴方向与动力输出轴对齐，刀轴轴承座位置则要控制同轴度。围板、主梁、加强筋和安装支架之间存在大量连续焊缝，模型中通过折边、补强板和错开布置的连接件体现制造工艺，而不是把机架当作单一实体处理。

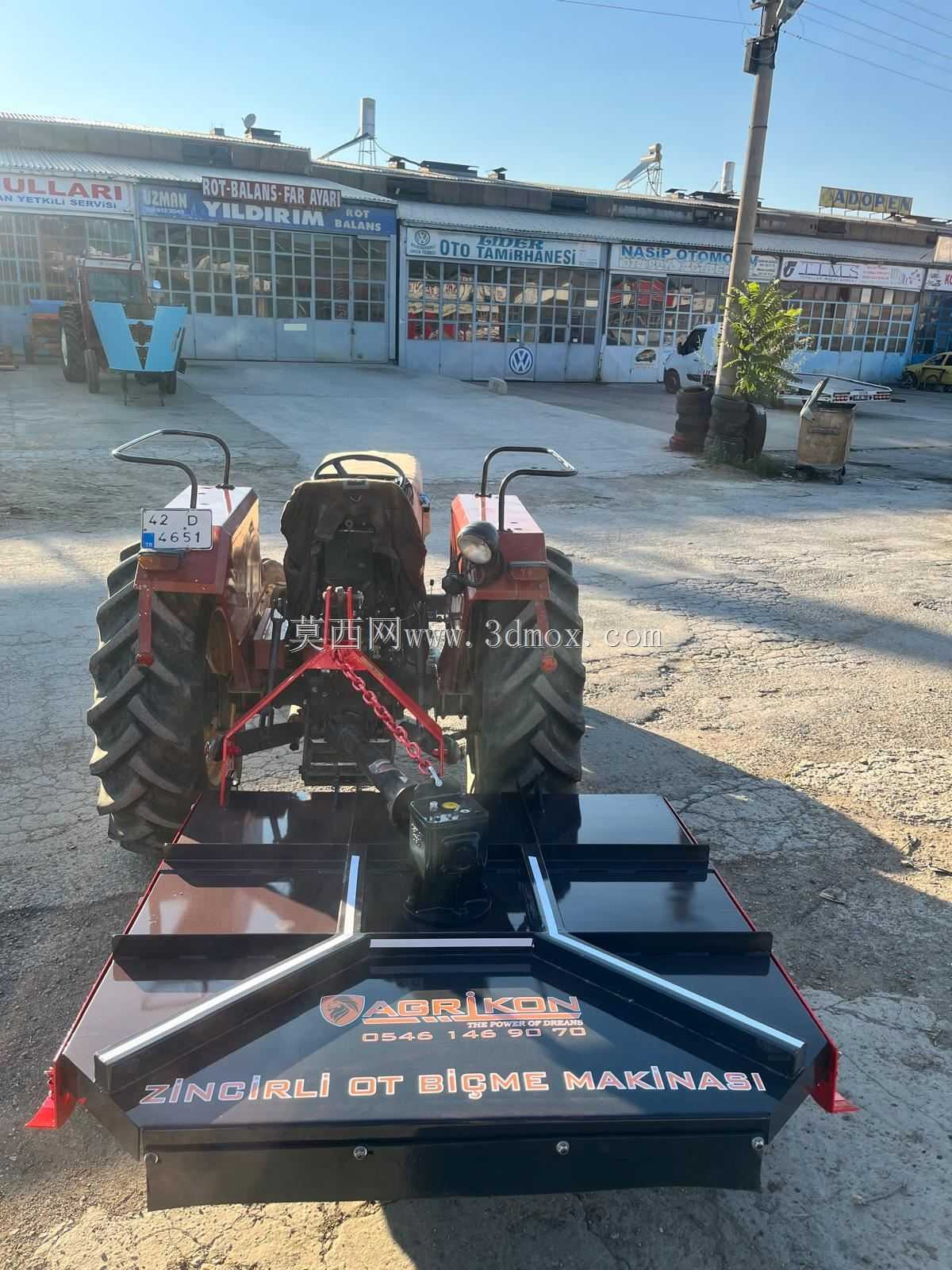

　　田间作业时，机具随拖拉机前进，高速旋转的刀片在防护腔内完成切割，碎草经围板导向后回落地面，可形成覆盖保墒效果。遇到不平地块时，悬挂系统和机架下缘的滑移、避让结构能够减少刀尖铲土；转场时通过液压提升使整个割草盘离开地面，不需要拆卸动力连接。该结构兼顾了宽幅作业、低速重载荷和易维护性，适合在农用挂接设备开发、割草机机架改型以及焊接件结构校核中作为完整参考。
