甘蔗田间行间除草作业机具结构

　　这套三维结构围绕甘蔗种植地块的行间除草需求展开，机具采用悬挂式布置思路，主体由两侧立式护板、上部挂接梁、前端分禾导向区、下部切割工作腔和侧向传动安装位组成。实际作业时，机具随拖拉机在甘蔗垄间行进，前方收拢结构将杂草和倒伏茎叶引导至切割区域，下部旋转部件完成贴地割除，护板则把甘蔗植株与运动部件隔开，减少机具碰伤蔗茎的风险。

　　从使用场景看，甘蔗田行距较宽、植株高且茎秆坚硬，普通小型割草设备在垄间通过性不足，人工除草又受高温、高湿和作业周期限制。该结构把工作部件集中在两列护板之间，外侧形成相对封闭的防护边界，既能限制杂草飞溅方向，也能避免切割器直接扫到蔗根。上部两根平行红色梁件承担主要挂接和受力任务，梁面预留连接孔位，可与拖拉机后部悬挂点或配套机架进行装配；梁件间距和高度方向位置决定了机具提升、下降时的姿态，建模时需要重点核对挂接销中心与工作腔底面的相对关系。

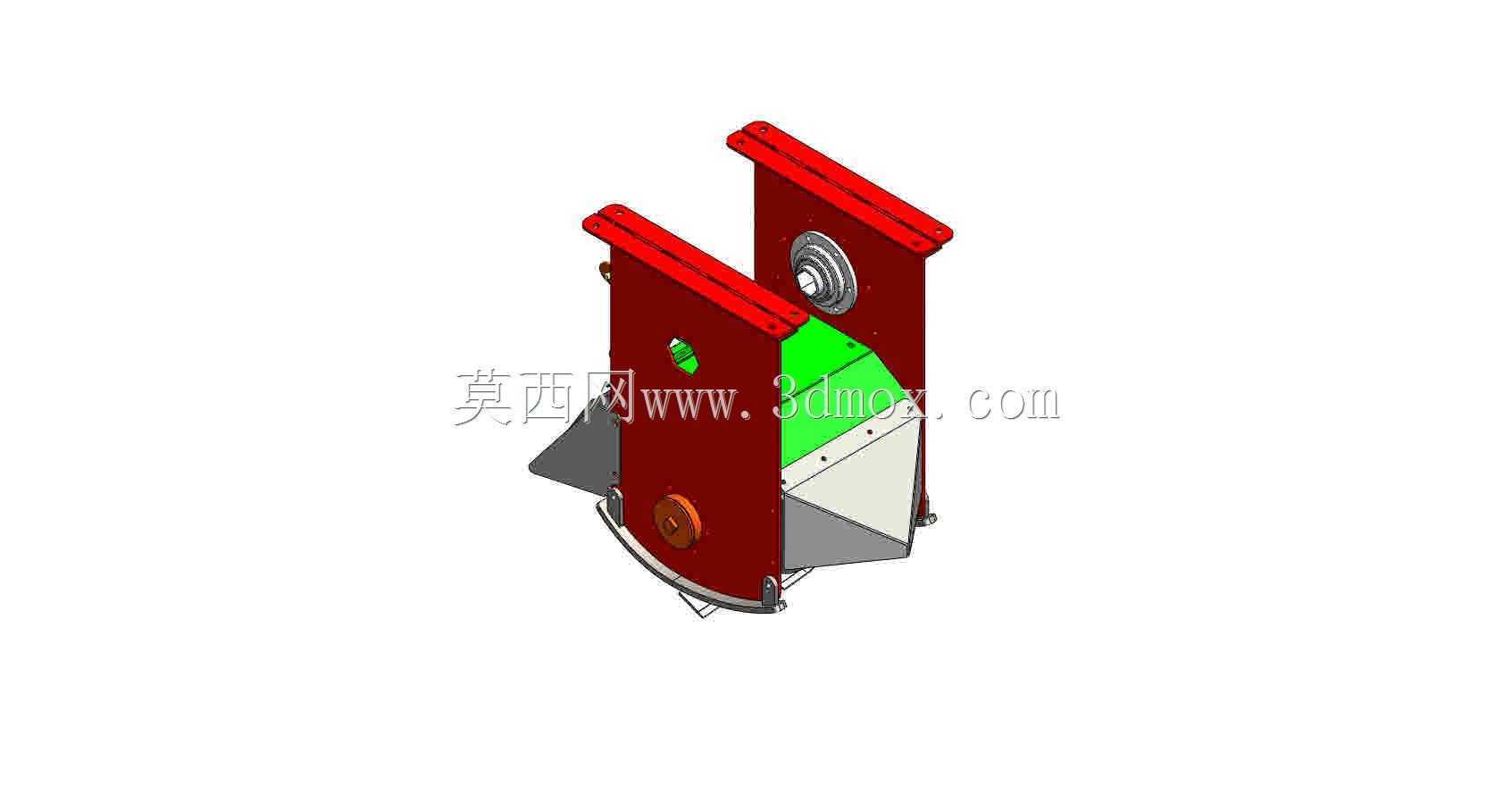

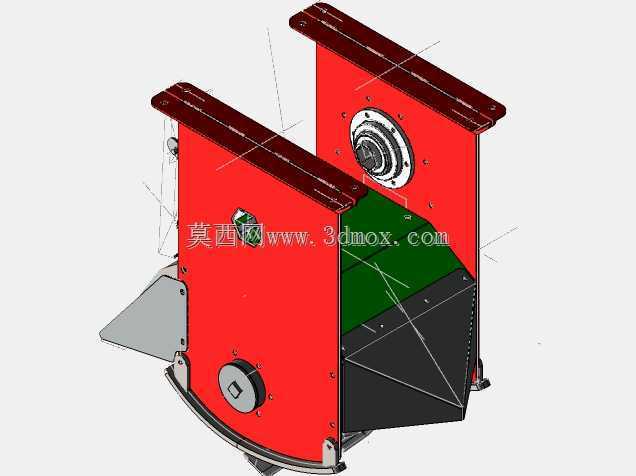

　　外形布置上，整机呈窄长立式轮廓，适合在作物行间穿行。两侧红色护板并非简单平板，下部按切割轨迹和物料流向做了折边与收口，前端绿色区域对应分禾和导入通道，灰白色板件构成下部导向罩。护板内侧容纳旋转刀盘或甩刀组件，外侧安装轴承座、带轮或传动连接件；图中圆形带轮座位于一侧护板上部，说明动力可通过侧边传动传入工作腔，这种布置便于维护，也能避开中部作物通道。下部弧形边界贴近地面，设计时需结合垄沟起伏留出浮动余量，防止部件在不平地块中啃土。

　　结构设计的核心在于防护、通过和切割三者平衡。若工作腔过宽，除草覆盖面积增加，但机具容易侵入甘蔗根区；若腔体过窄，则行间杂草残留较多。模型中两侧护板的间距、前端开口角度和下罩收口形状，直接决定杂草进入切割区的顺畅程度。前端分禾板应具有圆滑过渡，避免秸秆在尖角处堆积；下部罩壳需要兼顾挡草和排草方向，使切断后的杂草能沿腔体侧面或后方排出，而不是缠绕在传动轴上。

　　安装边界方面，上部挂接梁的孔位、梁截面高度和侧板厚度是校核重点。悬挂状态下，机具重量、切割反力和地面冲击都会通过梁件传递到拖拉机，侧板与横梁连接处应设置加强折弯或焊接补强。侧边传动座的中心高需要与动力输出轮系匹配，皮带或链条张紧方向应便于调整；轴承座安装面与侧板之间要保证垂直度，否则旋转轴运转时会出现偏载、发热和密封件早期磨损。下部切割器的回转直径不能超出护板安全边界，刀端与罩壳内壁需保留合理间隙，既要防止石块卡滞，也要避免间隙过大造成碎草外抛。

　　在三维建模过程中，可先按甘蔗行距确定机具最大宽度，再由切割幅宽反推护板间距；随后建立上部挂接梁和牵引连接点，确认机具提升后离地间隙。侧板、罩壳和分禾板适合用钣金思路展开，折弯半径、板厚和焊接搭接位置要在零件阶段明确。旋转部件装配时应检查运动包络，尤其关注刀具最低点、侧板下缘和前方导入板之间的位置关系。对于田间作业设备，还需考虑泥水污染、秸秆缠绕和快速检修，传动侧应留出拆装空间，底部易损件应便于更换。整体结构没有复杂的电控单元，更多依赖机械防护和稳定挂接来完成甘蔗垄间除草作业，适合作为农机悬挂机具、割草部件布置和田间管理设备设计参考。
