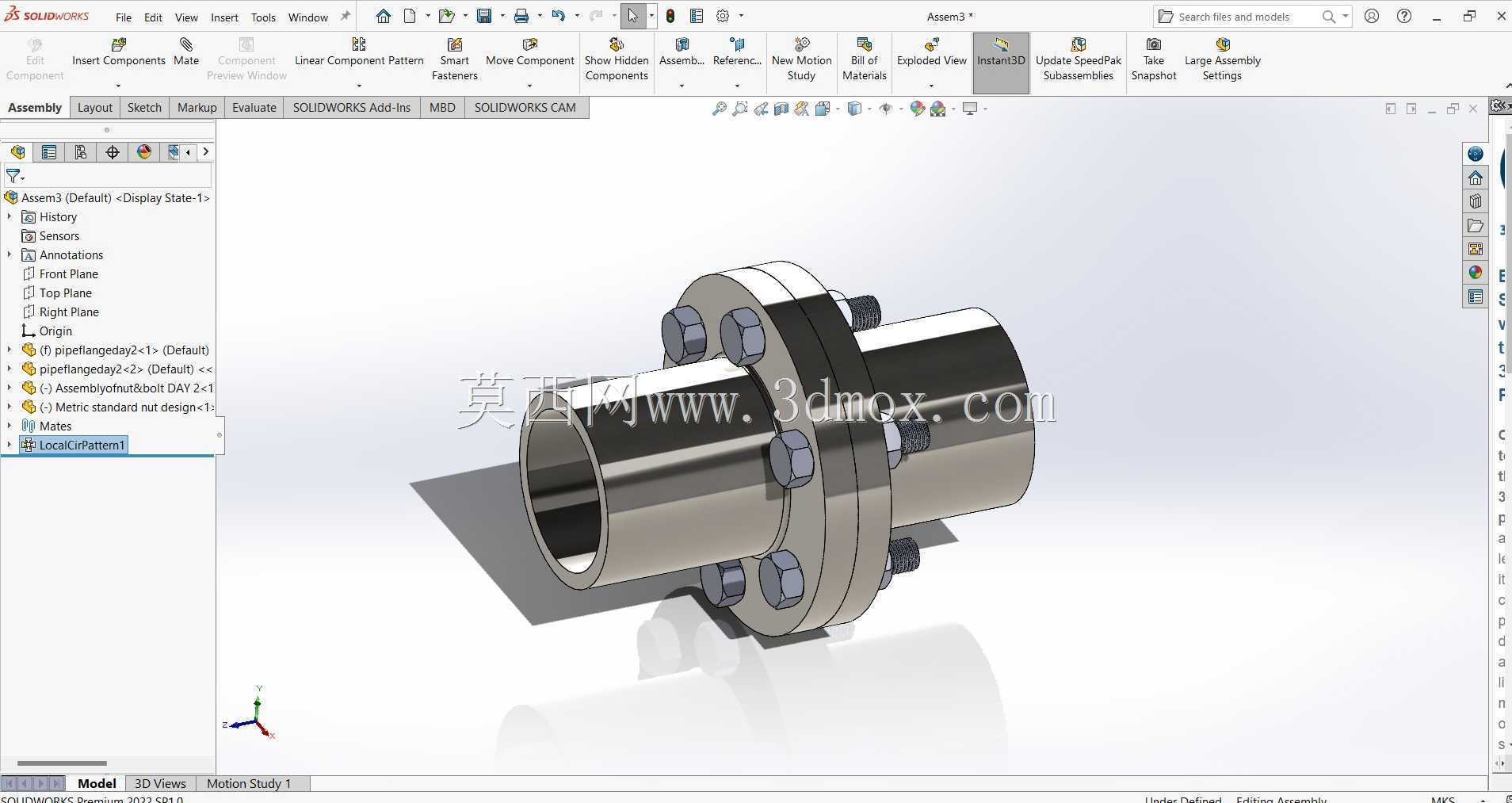

立式TMR饲料混合机法兰连接结构

　　在规模化畜牧养殖的饲料制备环节，立式TMR混合机是日粮精准配制的核心设备，其传动端与搅拌主轴的连接可靠性，直接决定整机运行稳定性与连续作业时长。本次呈现的法兰连接结构，正是针对立式TMR混合机重载传动场景设计的刚性连接组件，适配2立方容积规格的立式搅拌罐体，解决传统键连接在大扭矩、交变载荷下易出现的键槽磨损、轴头窜动问题。从实际应用场景来看，该结构安装于混合机上部减速电机输出端与立式搅拌主轴的衔接位置，作业时需要传递电机经减速机放大后的最大1200N·m扭矩，同时承受搅拌过程中饲料物料冲击带来的径向交变载荷，还要适配立式安装工况下的轴向力承载需求，避免主轴在重载搅拌时出现下沉偏移。设计阶段优先考虑了现场拆装维护的便捷性，

　　法兰盘采用分体式对合结构，两个对接法兰分别通过平键与两侧轴端预固定，周向均匀布置6颗8.8级高强度六角螺栓实现锁紧，螺栓孔位做铰制孔处理，配合螺栓杆部的过盈配合，可在不额外增加定位销的前提下实现精准对中，减少现场安装时的同轴度找正时间，普通机修人员借助常规扭力扳手即可完成装拆，无需专用工装。从结构细节来看，法兰对接面加工有0.2mm深度的止口配合结构，装配时止口的锥度导向可快速实现两轴的同轴度校准，对接面之间预留0.5mm的密封胶涂覆空间，可避免饲料加工车间内的粉尘、水汽渗入连接缝隙造成轴端锈蚀，延长部件使用寿命。法兰盘本体采用45号钢锻造后调质处理，表面做发黑防锈处理，适配养殖车间高湿度、多粉尘的作业环境，

　　螺栓预紧扭矩设定为120N·m，按照对角顺序分次锁紧，可保证法兰面受力均匀，避免长期运行后出现螺栓松动、法兰偏摆的问题。关于安装边界尺寸，该法兰组件的最大外圆直径为180mm，轴向总安装长度为210mm，适配两侧轴径均为65mm的输出轴与主轴，安装时需要保证法兰外侧与减速机箱壁、主轴轴承座的预留间隙不小于20mm，避免运行过程中出现旋转干涉；法兰周向的螺栓安装空间需要预留不小于150mm的扳手操作半径，方便后期维护时不用拆解周边护罩即可完成螺栓紧固作业。在功能特性上，该刚性法兰连接相比传统的弹性套柱销联轴器，更适合TMR混合机这类大扭矩、低转速、冲击载荷强的工况，不存在弹性元件老化失效的问题，

　　日常维护仅需每作业300小时检查一次螺栓预紧力即可，无需定期更换易损配件，可有效降低设备的运维成本。设计过程中还做了动平衡校核，法兰组件整体做G6.3级动平衡处理，避免立式安装状态下高速旋转时出现径向跳动，保障搅拌主轴运行时的同轴度，减少上部轴承的偏磨损耗，延长轴承座的更换周期。从实际使用反馈来看，该结构应用在立式TMR混合机上后，传动连接部位的故障停机率可降低70%以上，尤其适合全株青贮、干草、精补料混合这类重载搅拌工况，不会因为物料卡滞造成的瞬间扭矩峰值出现连接失效问题。建模过程中严格按照实际加工公差做了配合间隙模拟，止口配合采用H7/k6的过渡配合公差，螺栓孔与螺栓杆的配合采用H7/m6的过渡配合，既保证装配时的顺畅度，又能避免运行过程中出现相对窜动；所有棱角位置都做了R2的圆角处理，避免应力集中造成法兰盘在交变载荷下出现开裂，法兰盘与轴配合的键槽位置做了1*45°的倒角，方便键的装配与拆卸。
