玉米干燥输送线多层网带烘干通道

　　这套结构对应农产品收储与初加工环节里的玉米干燥输送线，主体是一条长条形水平布置的多层网带烘干通道，主要解决鲜穗玉米或脱粒后玉米在连续输送过程中含水率偏高、堆放易发热霉变的问题。设备通常布置在粮食清理、提升、暂存仓之间，物料经前端清理筛去除苞叶碎屑和粉尘后，由进料端均匀铺放到输送网带上，随网带缓慢穿过封闭烘干腔体；腔体内热风按分区方式穿过料层，带走籽粒表面和内部迁移出的水分，尾端再将干燥后的玉米转送至冷却段或仓储输送设备。

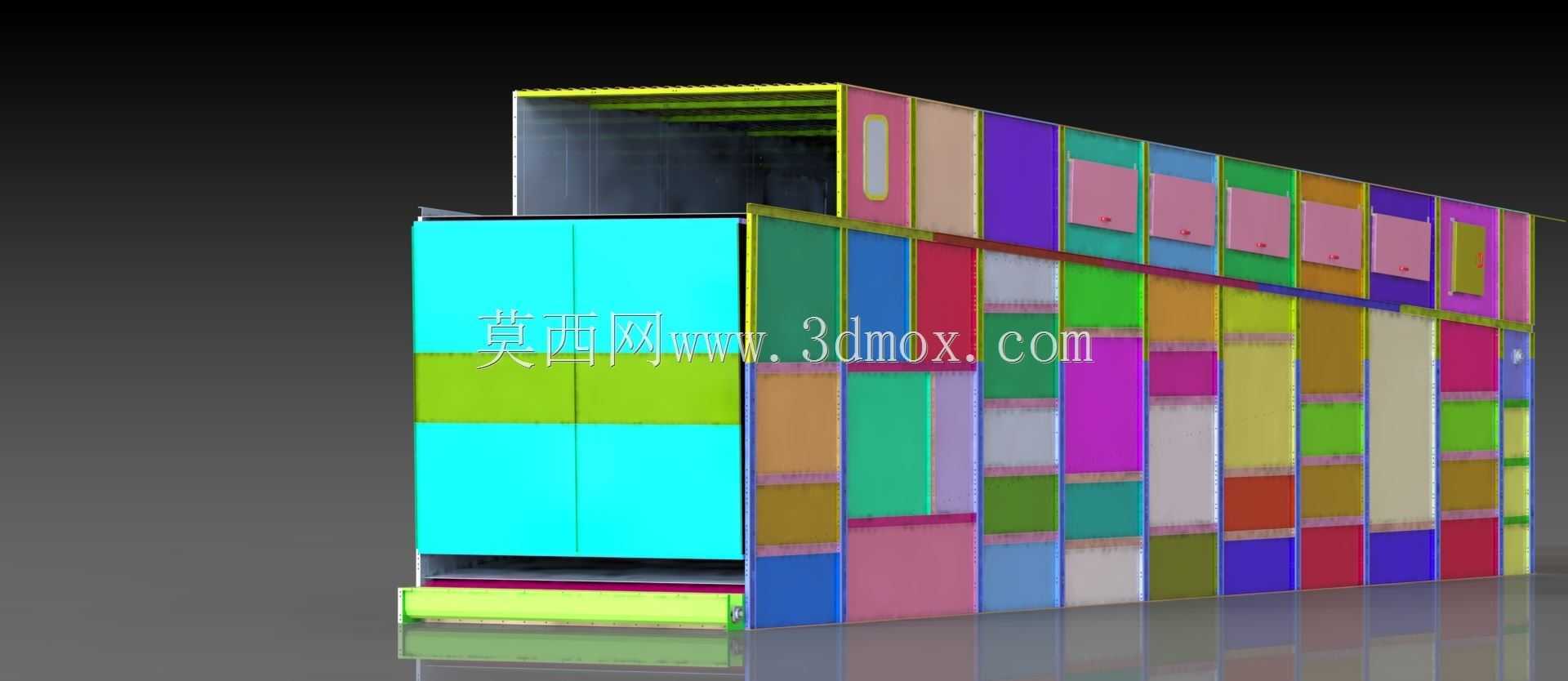

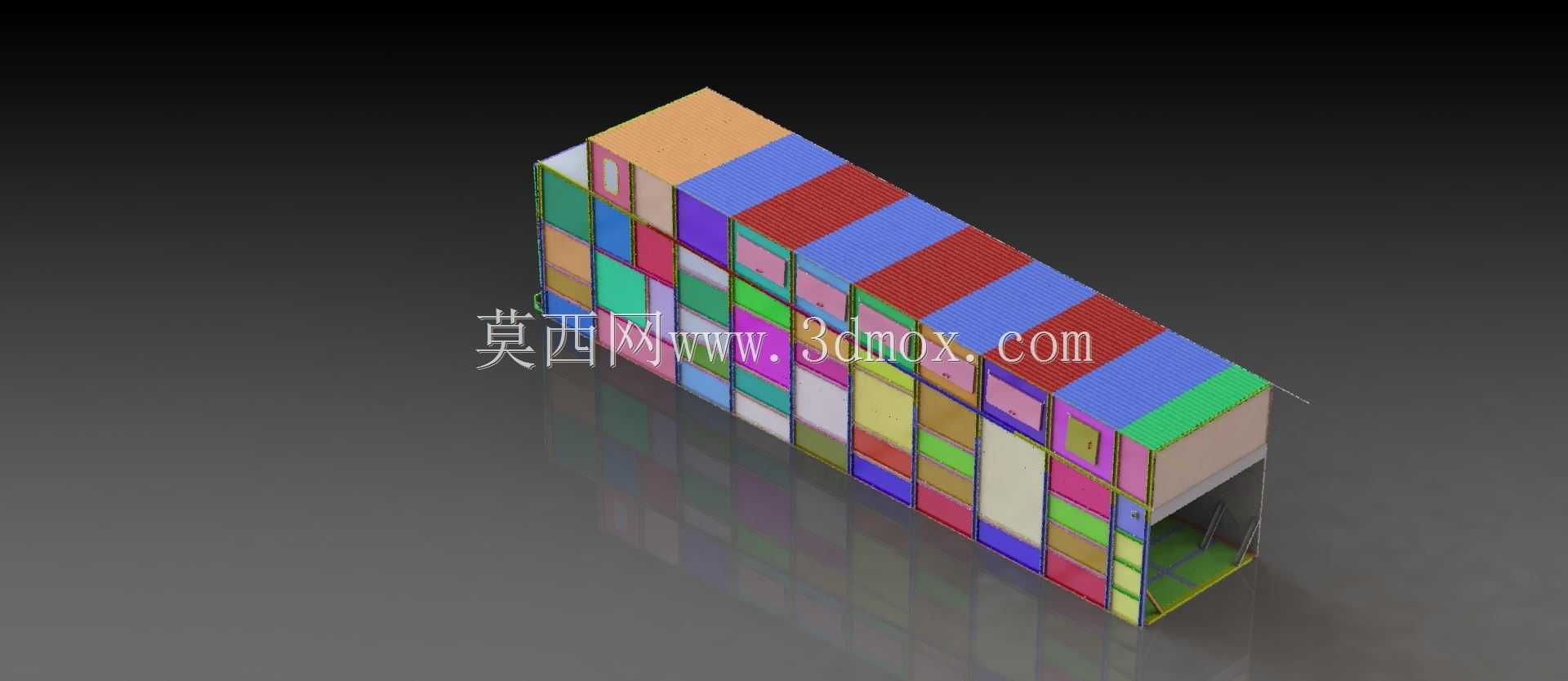

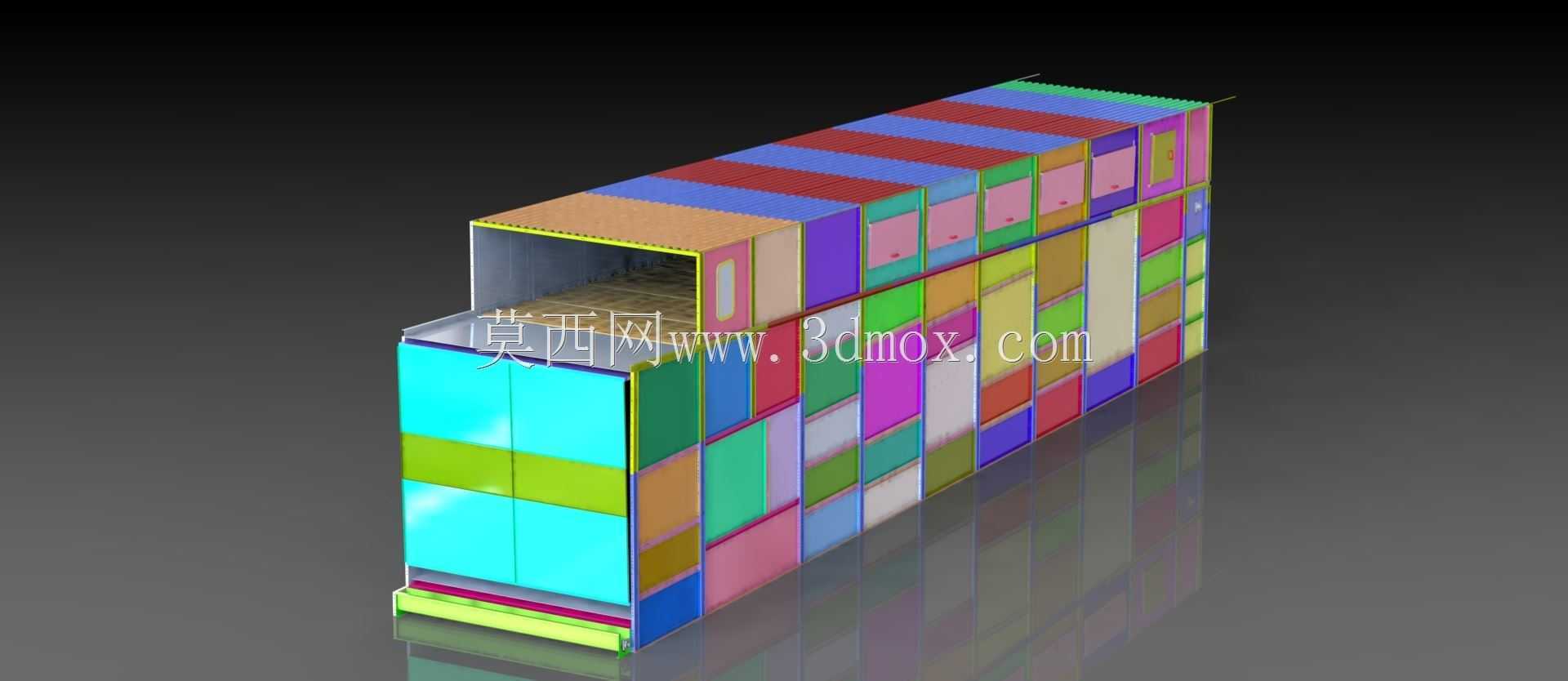

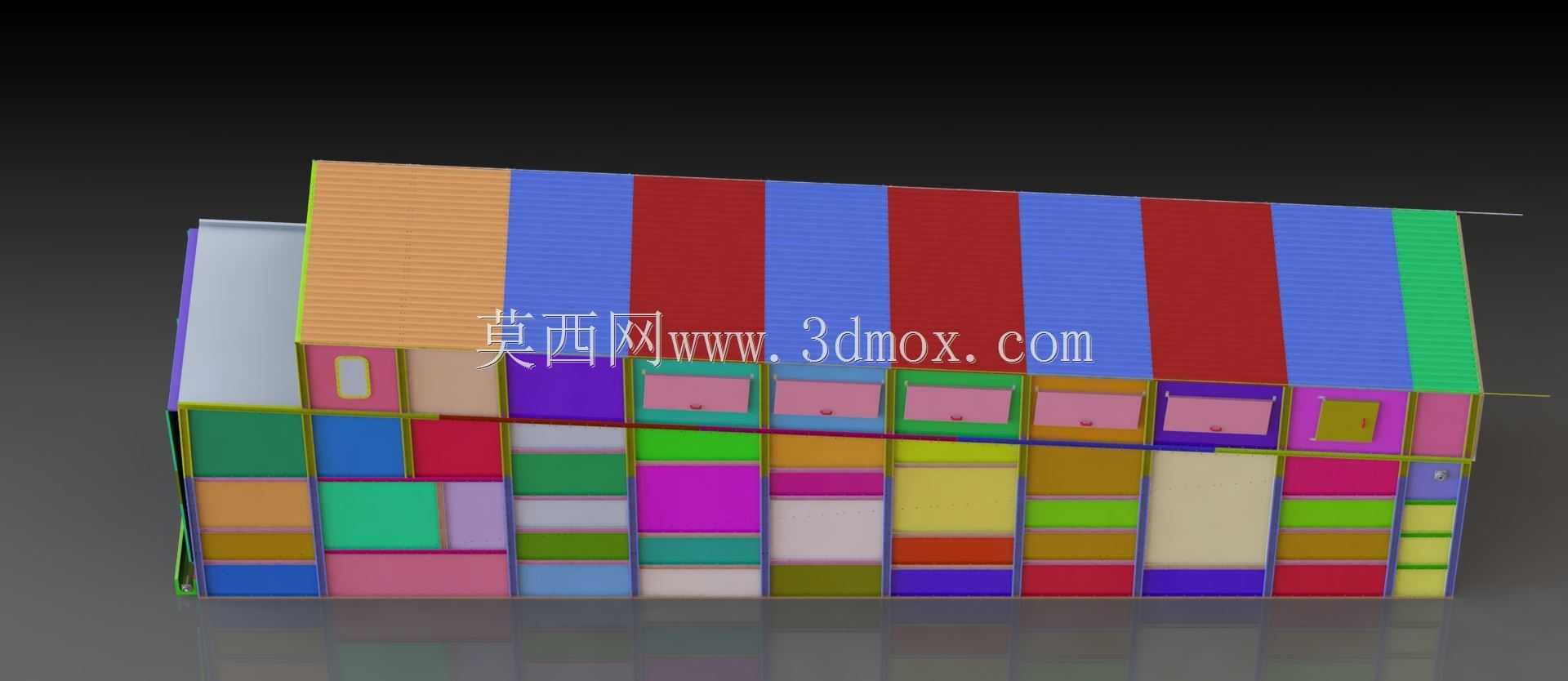

　　从三维结构看，整机采用长方体隧道式外形，长度方向为主要物料流向，宽度方向决定单次铺料面积，高度方向则容纳多层输送网带、风道、检修空间和顶部保温围护。长条形壳体有利于形成稳定的温湿度梯度，避免短距离烘干造成表面结壳、内部水分无法外迁。模型中彩色分区表达了不同装配模块：顶部为保温顶板和热风分配区域，侧面布置墙板、检修门、风道隔板及支撑框架，下部设置机架、支腿、网带回程空间和排料过渡段。各模块按装配关系拆分，便于在设计阶段检查干涉，也方便制造时按钣金件、型材件、标准件分别出图。

　　设计这类设备时，首先要确定物料形态。玉米穗体积大、孔隙率高，热风穿透阻力相对小，但铺料厚度不能无限制增加；玉米粒则堆积密实，需要控制料层厚度和网带速度，保证热风能够均匀穿过。网带通常选用透气率高、承载稳定的链网结构，两侧由链条牵引，托辊或托板在下方支撑，防止长距离运行后中部下垂。进料端需要设置均料装置，使玉米在网带宽度方向形成连续、厚度一致的料层，否则局部堆料过厚会导致烘干不均，薄料区域又会出现热风短路。

　　热风系统在结构上常与烘干通道并行设计。风机将加热后的空气送入顶部或侧面风室，通过导流板、调风阀和开孔隔板形成横向或上下穿流的风路。湿空气从排湿口集中排出，部分尾气可根据工艺要求回收利用，以降低能耗。模型虽然重点表现输送与腔体结构，但在实际选型中，风道截面、风门位置、保温层厚度和排湿口高度都会直接影响设备运行效果。侧壁检修门的位置应靠近网带张紧装置、传动轴和易积料区域，保证人员能够在停机后清理残留玉米和观察网带磨损情况。

　　安装边界方面，设备需要沿直线预留足够长度，进料端要与提升机或振动给料机衔接，出料端要留出下游输送机或料斗的位置。高度方向不能只看整机外形，还应考虑顶部风管、检修开启空间、吊装余量以及底部清渣空间。支腿间距需结合厂房地坪承载和设备满载重量布置，长机身应分段设置支撑，避免热胀冷缩和长期载荷引起框架变形。若安装在室外，还需在顶部和侧面增加防雨保温结构；若布置在车间内，则要保证侧面有抽出网带、更换托辊和维护传动部件的操作通道。

　　结构建模时，网带链条节距、链轮中心距、传动轴高度、侧板密封间隙和保温板拼接方式都需要反复校核。输送速度一般较慢，驱动端常采用减速电机配合链传动，张紧端设置可调轴承座，以补偿网带受热伸长和磨损。多层或长距离布置时，还要注意机架的直线度和水平度，任何明显偏移都会使链条跑偏、网带擦边。料层接触区域应减少尖角和死角，钣金折边尽量朝向非物料面，防止玉米破损和积料。

　　该结构适用于粮食烘干中心、饲料加工厂、种子处理线以及农产品连续化干燥作业。它的核心不是单纯把物料从一端运到另一端，而是在输送过程中构建可控的热风接触路径，使玉米受热、失水、排湿保持连续稳定。三维设计阶段把壳体、网带、风道、支腿、检修门和进出料接口完整表达出来，可以提前发现物料流向、密封、维护和安装对接中的问题，为后续工程图细化、外购件选型和现场布置提供直接依据。
