三叶式手持线缆剥皮刀具结构设计

　　这款三叶式手持剥皮刀的结构建模围绕现场线缆剥除作业的实际握持、施力与刀片定位需求展开，整体采用贴合人手握持曲线的弯柄造型，区别于传统直柄电工刀的生硬握持感，在长时间连续剥线作业中，柄身的凹凸曲面能够对应手掌大鱼际、指节的自然贴合位置，减少握持打滑与局部压痕。

　　从现场应用场景来看，这类剥皮刀具主要服务于电气装配、线束加工、弱电布线、设备检修等工况，作业人员需要快速剥离线缆外层绝缘护套，同时避免损伤内部铜芯。传统单刃电工刀在剥除厚壁橡胶、交联聚乙烯护套时，常出现切入深度不可控、刀口滑脱的问题，本结构在刀头位置设置三叶式定位承托结构，三片弧形承托面围绕线缆周向形成贴合约束，刀片切入护套后，三叶结构可随线缆外圆自适应贴合，让刀刃切入深度保持稳定，既能够划开外层绝缘皮，又不会过度切入割伤内部线芯。

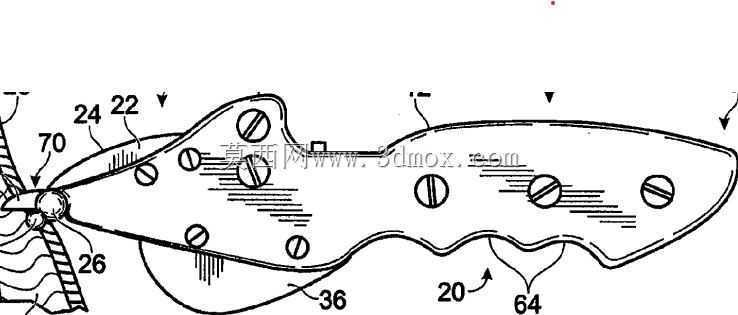

　　设计过程中首先确定刀头的作业边界：刀头尖端收窄，能够伸入狭小的接线端子间隙、线束分叉位置作业，刀头与柄身的过渡段做平滑加厚处理，避免剥线施力时刀头根部出现应力集中。柄身内部预留刀片安装槽位，多颗紧固点位沿柄身长度方向均匀分布，既可以将刀片牢牢夹持固定在柄身前端，也支持后期刀片磨损后拆解更换，不需要整体报废刀柄。柄身外侧的紧固沉头点位全部做沉孔埋入设计，装配后螺钉头部不突出柄身曲面，握持时不会出现凸起硌手的问题。

　　外形尺寸方面，整刀长度适配成人单手握持范围，柄身最宽处对应手掌握持的核心区域，向尾端逐渐收窄，尾部做圆弧封边，避免作业时柄尾棱角剐蹭工装或线缆。刀头的三叶承托面弧度按照常见中小直径线缆的外圆范围设计，适配常规电力控制线、通讯线缆、设备连接线的护套剥除需求，当线缆抵靠在三叶承托面之间时，操作人员仅需沿线缆轴向拉动刀具，刀刃即可沿护套表面划出连续均匀的切口，随后便可轻松将剥离的绝缘护套取下。

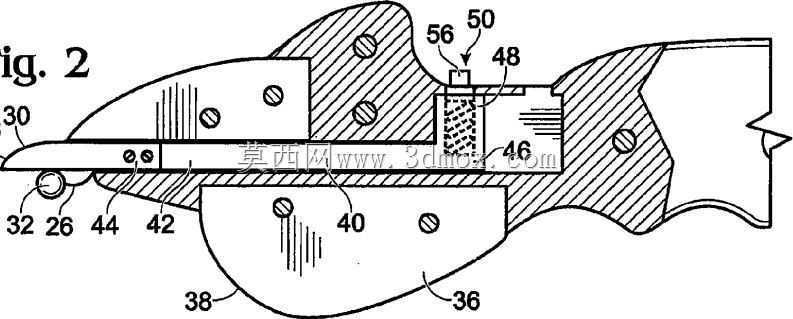

　　从结构装配逻辑来看，上下两片柄壳采用对合装配形式，内部空腔除了容纳刀片夹持段，还可预留小型锁扣、弹力顶紧件的安装空间，让刀片在非使用状态下可收纳隐藏于柄身内部，使用时推出定位，降低现场作业误触刀口的风险。柄身表面的曲面分段做防滑肌理处理，对应手指握持的区域增加细微摩擦面，即便手上沾有少量线缆护套碎屑、润滑油脂，也能够保持稳定握持，避免施力过程中刀具脱手。

　　在建模细节处理上，刀头尖端做小圆弧过渡，避免尖锐棱角在非作业状态下划伤相邻线束；刀片的刃口角度按照绝缘护套切削需求设定，既保证刃口能够轻松切入橡胶、塑料材质的护套层，又具备足够的刃口强度，应对带铠装薄层的线缆剥除时不会出现崩口。三叶承托结构的边缘全部做倒钝处理，当承托面贴在线缆外圆滑动时，不会刮伤相邻无需剥除的线缆外皮，也不会在作业过程中勾扯线束周边的缠绕带、标识套管。

　　针对现场检修的复杂工况，这款刀具的整体结构没有多余的突出零部件，柄身曲线流畅，放入工具包、电工腰包时不会与其他扳手、测电笔、螺丝刀发生勾挂，取用顺畅。结构设计阶段同步验证了不同握持手势下的施力路径：正握划切长段护套、反握修整线头局部绝缘皮、斜向切入线束分叉位置，三种常见作业姿势下柄身都能提供稳定的支撑，刀头的受力方向始终与柄身中轴线保持合理夹角，手腕不需要过度弯折即可完成剥线动作，降低长期重复作业的手部疲劳。

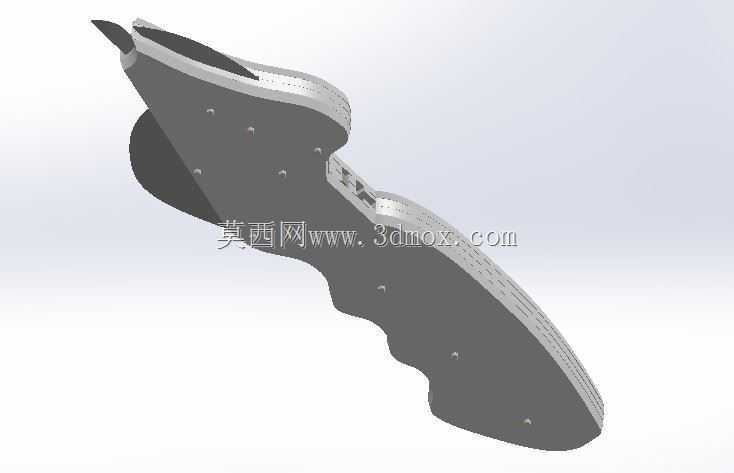

　　整个三维结构完整还原了对合柄壳、夹持刀片、三叶定位承托、紧固点位的全部装配关系，各部件之间的配合间隙、安装定位面都做了明确的结构表达，既可以作为手持五金刀具的结构设计参考，也能够用于工装辅助工具的改制开发，适配线束车间、电气安装现场的实际剥线作业需求。
