水稻插秧机栽植臂传动结构

　　该结构对应乘坐式水稻插秧机上的栽植臂总成，属于水田移栽设备中直接完成取秧、送秧和插植动作的末端执行部件。整机在水田中行进时，秧盘上的毯状秧苗被分插机构按固定株距逐穴取取，栽植臂通过内部传动、导向和插植轨迹控制，将秧苗从秧门位置带入泥层，并在设定深度处释放，随后快速回升，避免带回秧苗或扰动已插植株。此类部件虽然外观尺寸不大，却决定了插秧机的立苗率、伤秧率、穴株数稳定性以及泥泞工况下的连续作业可靠性。

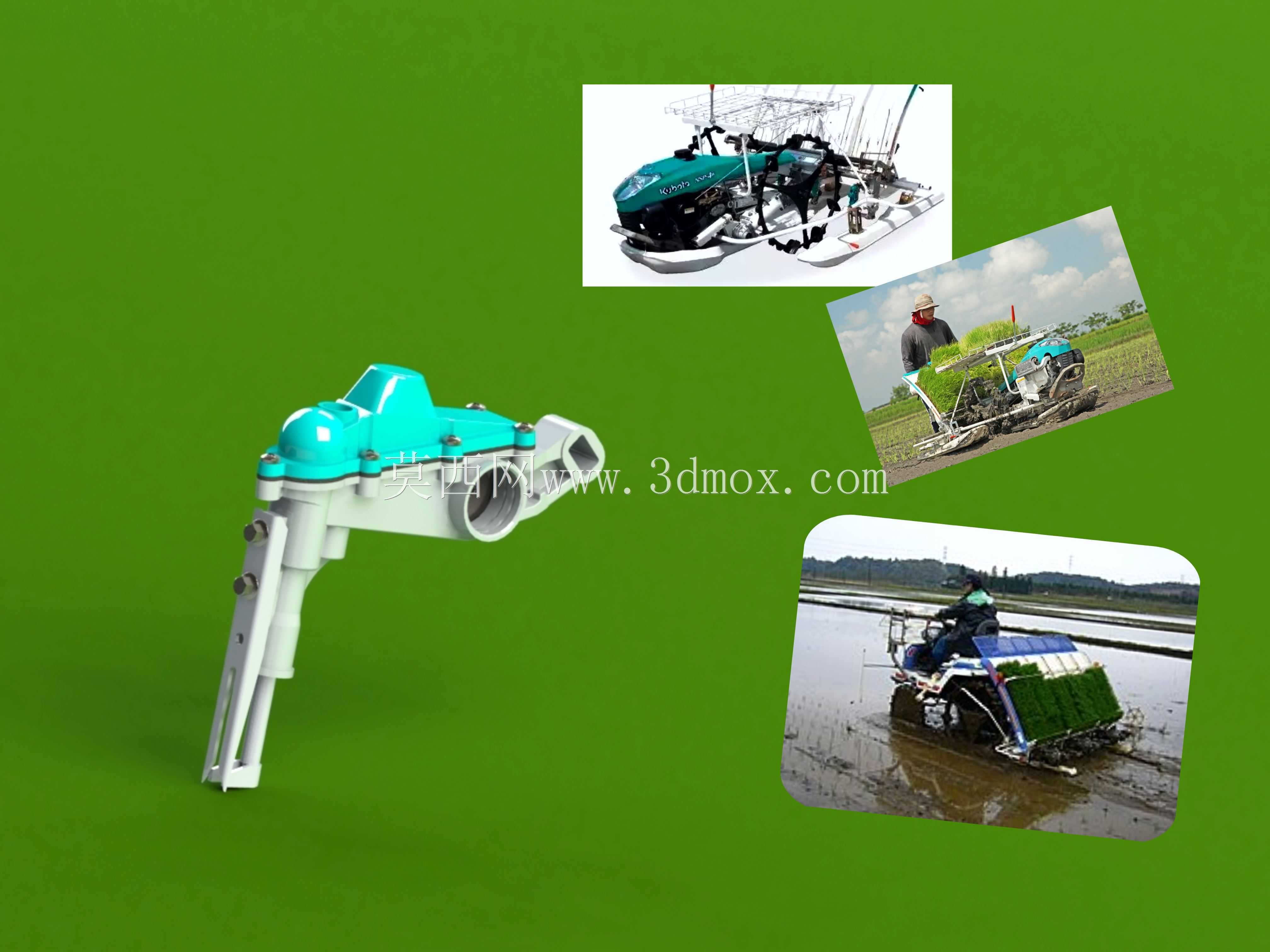

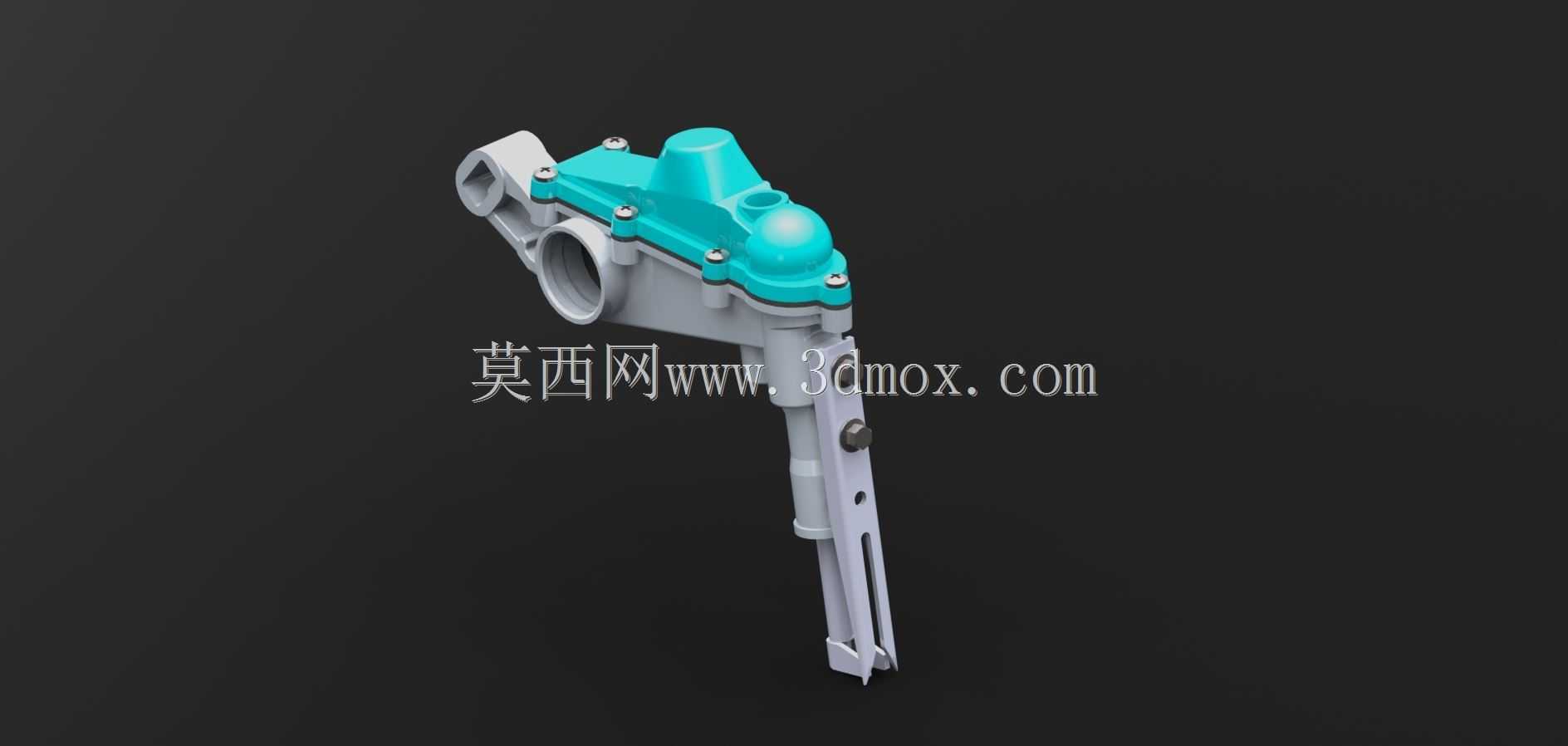

　　从实际布置看，栽植臂安装在旋转式分插箱或传动箱的输出端，随回转机构按特定平面曲线运动。臂体下部为细长插植导向区域，需要在秧苗进入泥面时保持较稳定的近垂直姿态；上部壳体容纳传动、凸轮、拨叉或推秧相关构件，并通过连接法兰与动力输出部位配合。模型中蓝绿色上盖与灰白色臂体形成明显分区，上盖主要承担防护、润滑腔封闭和检修观察作用，下部则承受泥水冲击、秧苗接触和插植反力。端部开孔和侧向接口用于轴系、紧固件或联动件安装，设计时必须兼顾密封、拆装空间和运动干涉。

　　建模时首先要确认栽植臂在整机中的运动包络。它不是静止支架，而是随分插机构高速循环摆动的部件，臂体下端在取秧、入土、推秧、回程各阶段均有位置变化。若只按静态外形处理，容易忽略与秧门、浮板、秧箱、护罩及相邻栽植臂之间的间隙。水田作业中泥土粘附、秧根缠绕和水花飞溅会进一步缩小有效空间，因此外形边缘应尽量减少突兀凸台，狭长段需要保持顺畅过渡，紧固件头部不宜暴露在易缠草位置。

　　臂体结构设计的核心在于轻量化与刚度的平衡。栽植臂每一行程都要经历快速下插和回升，惯量过大会增加传动箱冲击，使整机振动加剧；但若壁厚或支撑不足，插植深度会随泥脚深浅变化，出现飘秧、倒秧。实际工程中通常采用壳体式外形包裹内部运动件，使扭矩和冲击通过壳体、轴承位、连接法兰共同承担。上部壳体轮廓围绕内部构件最小包络生成，下部细长臂则通过加强筋、折边或局部加厚提高抗弯能力。模型中可见的分模面、螺栓位和壳体台阶，均应在结构设计阶段与铸造、冲压或焊接工艺相协调。

　　安装边界方面，栽植臂与传动箱之间需明确输出轴中心高、法兰接合面、螺栓孔分布和定位方式。接合面不仅要传递旋转动力，还要防止润滑油外泄以及田水、泥沙进入。维修现场常需在机身上快速更换栽植臂或检查推秧机构，因此连接位置应留出扳手空间，密封面避免复杂窄槽。臂体下端到秧门的相对位置、推秧片行程以及插植爪尖端轨迹，需要与秧箱进给量、株距齿轮和地轮传动匹配，不能孤立确定。

　　在水田应用场景中，该部件面对的不是清洁干燥环境，而是高湿、泥砂、腐草和浅水层共同作用。下部插植通道会反复进入泥中，表面材料和涂层需考虑耐磨与耐蚀；铰接、弹簧和推秧件则要防止泥粒卡滞。壳体内部润滑腔的密封可靠性直接影响检修周期，若油封位置设计不合理，泥水进入后会造成凸轮磨损、拨叉卡滞和推秧动作失效。外形上还应考虑泥水导流，使臂体回升时附着泥浆能够沿斜面脱落，减少堆积在关节和螺栓周围。

　　功能特性上，栽植臂并非单纯“把秧苗压入泥中”的杆件。它需要在高速循环中配合取秧量控制，保证秧爪抓取的秧苗数量适中；在下插阶段保持轨迹稳定，使秧苗根部到达合适泥层；在最低点附近由推秧机构及时脱秧，让秧苗直立；回程时则要快速离开植株，避免叶片被钩带。模型结构若用于机构仿真，应重点检查臂体尖端速度方向、推秧件动作时序以及与动力轴相位关系。

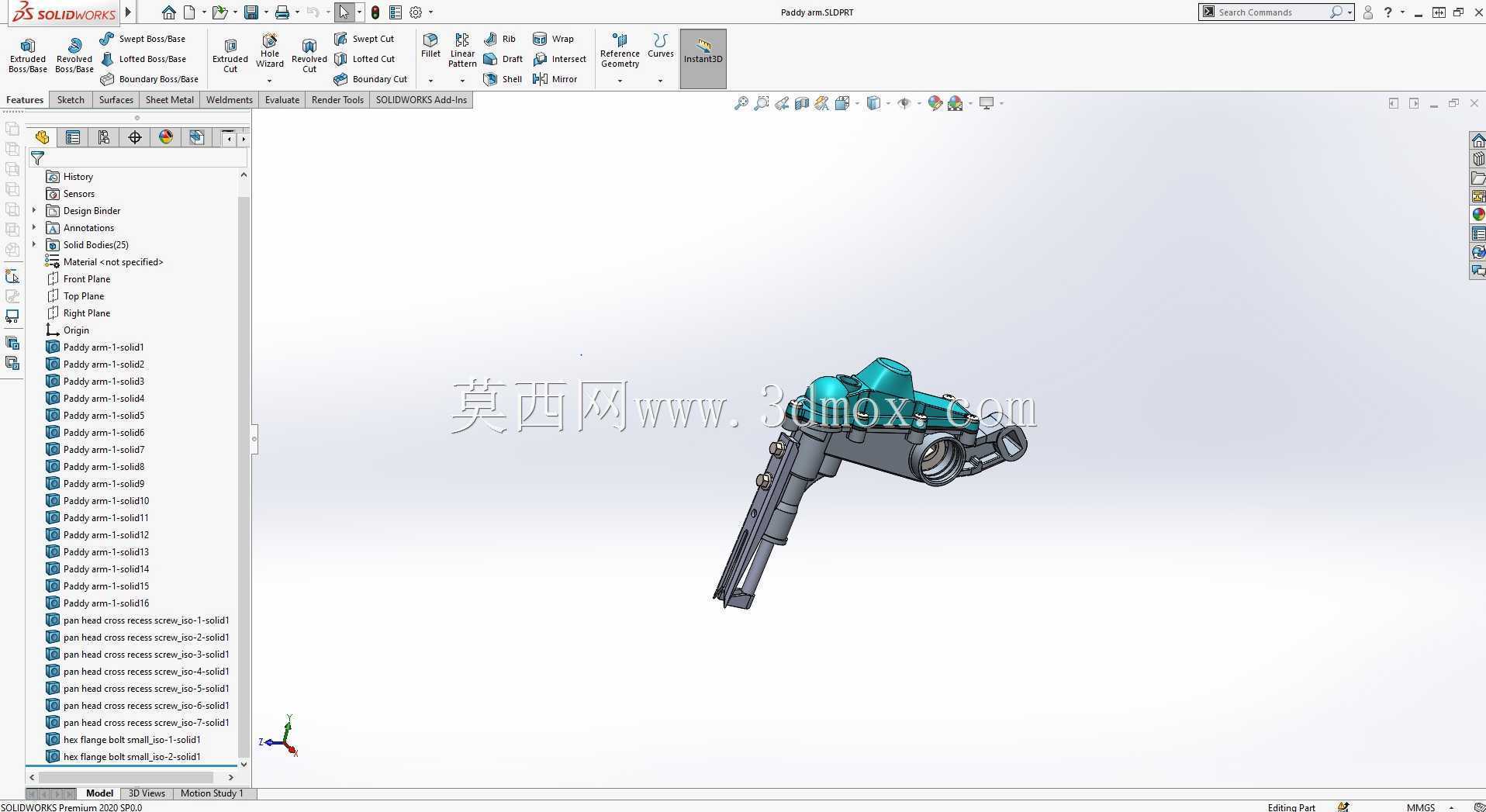

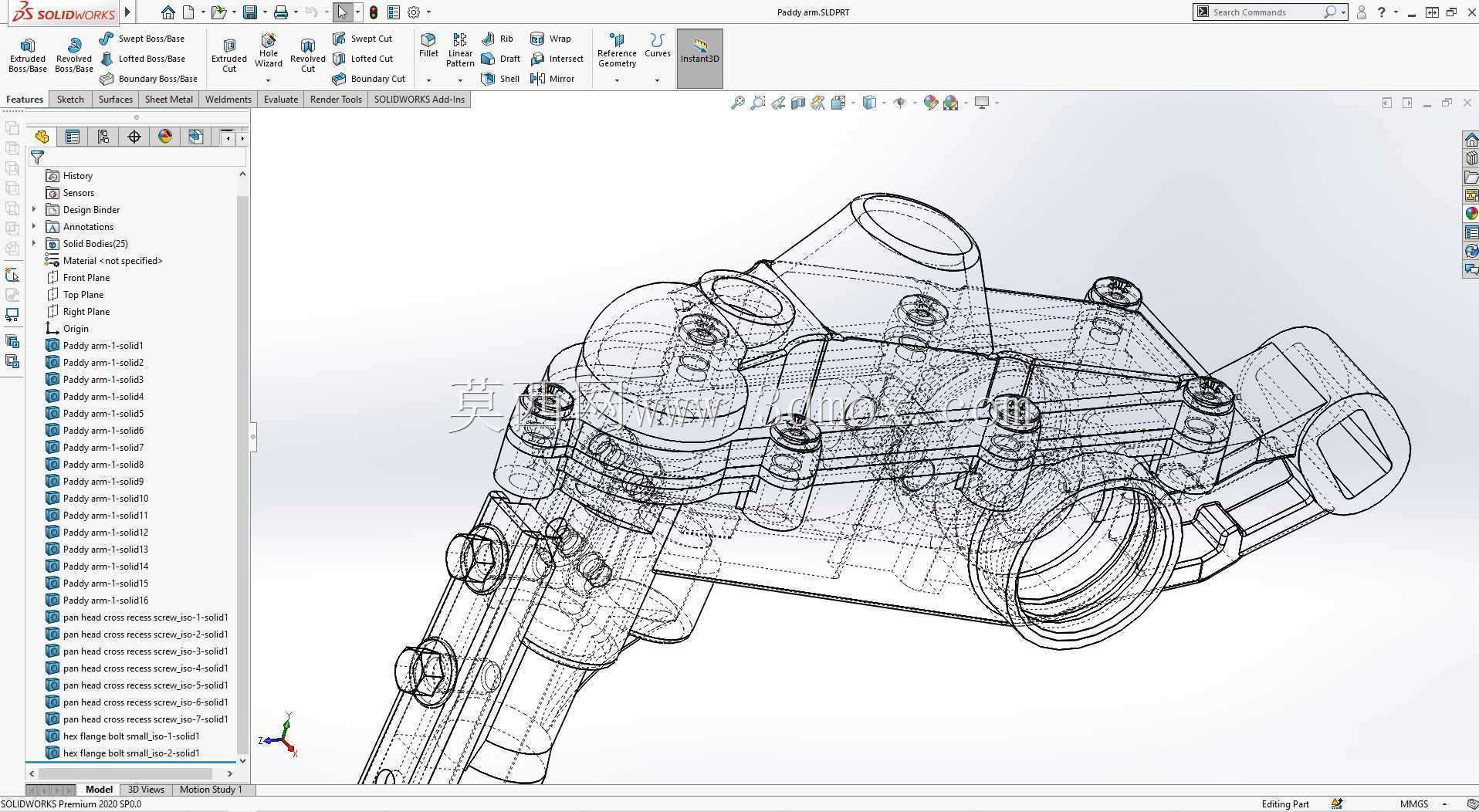

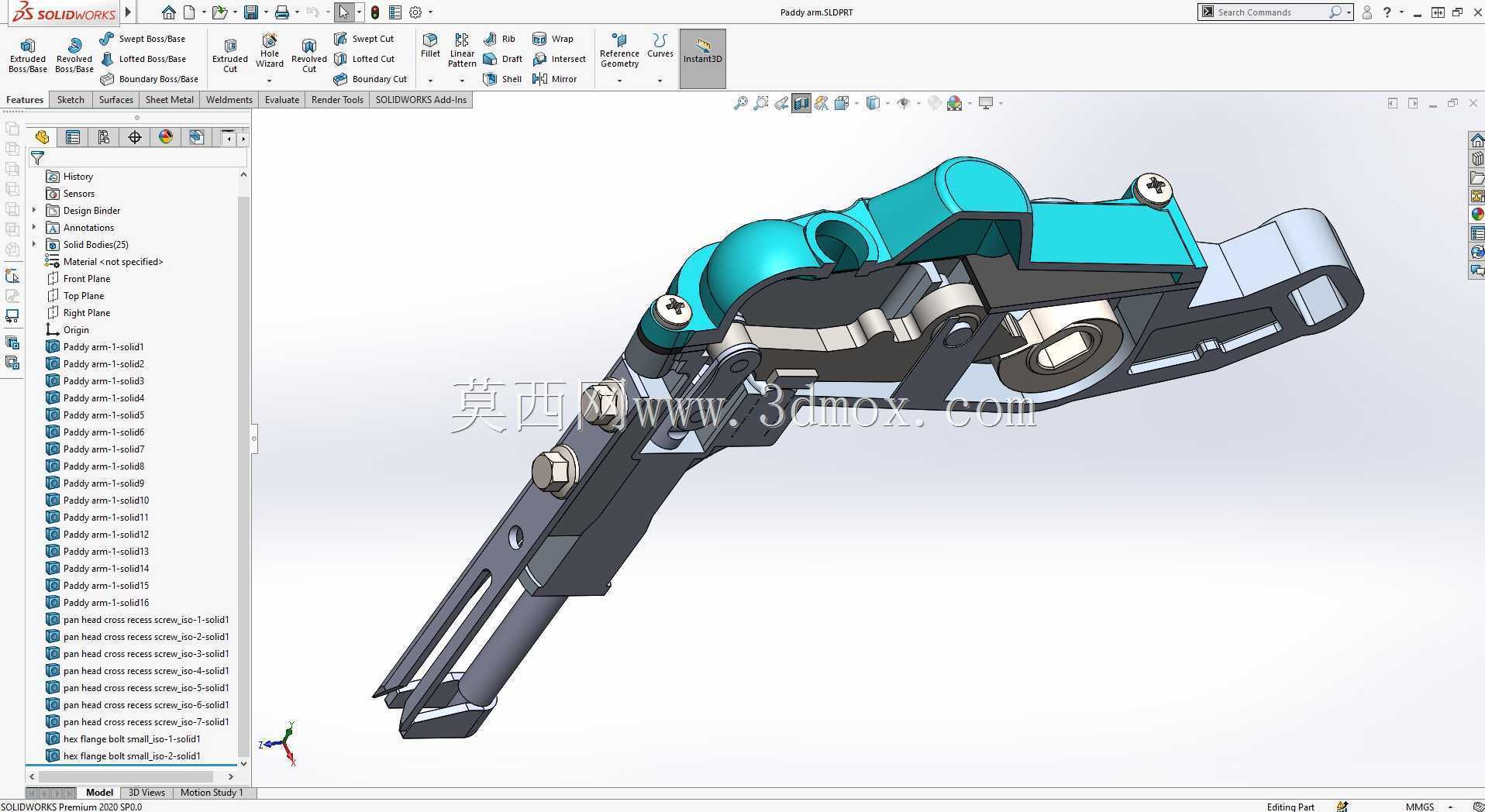

　　从三维建模角度看，壳体曲面可先按内部传动件包络搭建，再结合螺栓、油封、检修盖和加强特征逐步细化。细长臂段要保留真实壁厚和拔模方向，连接孔位不能只做外观圆孔，应体现沉台、加强圈或配合面。用于整机评审时，还需把栽植臂放入插秧机后侧分插机构阵列中，检查多组臂体同步运转时的横向间距、秧苗通道和维护空间。这样得到的模型既能表达外观形态，也能服务于运动校核、工艺拆分和现场装配。
