AEMCO双叉铰接转向连接支座结构

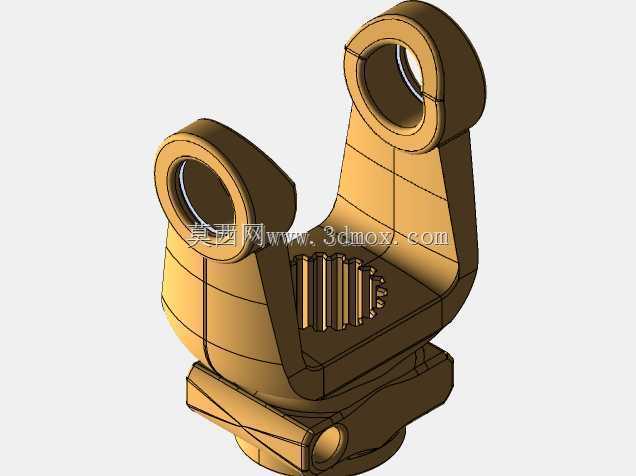

　　该零件属于行走机械转向与悬挂系统中的核心铰接承载构件，整体采用双叉耳对称布局，上端两个同轴通孔用于穿装铰接销轴，分别连接转向拉杆、摇臂或液压执行端，下部基座预留安装贴合面与定位孔位，可固定在车架、转向桥或传动箱体的对应安装面上，中部腔体内部集成齿形啮合结构，在转向动作过程中可配合联动齿盘实现转角限位、扭矩传递与间隙补偿，避免铰接点在交变载荷下出现旷量。从现场装配工况来看，这类支座常见于农用拖拉机转向桥、越野作业车辆悬挂连杆、小型工程机械操纵联动机构中，作业时需同时承受转向侧向力、路面冲击载荷与起步制动带来的纵向拉扯力，因此结构在耳板根部、基座转角位置均做了大圆角过渡，消除应力集中隐患，耳板孔位周边加厚凸台，

　　提升销轴配合段的局部抗压强度，防止长期铰接转动后孔壁出现椭圆磨损。建模过程中先以底部安装基准面搭建装配定位坐标系，保证下端安装孔位与整机车架孔系完全同轴匹配，再向上拉伸主体承载腹板，两侧耳板采用对称拉伸后切除内孔，孔内壁预留衬套压装余量，实际生产中通常会在孔内压入铜基衬套或自润滑轴承，降低销轴转动摩擦系数，减少日常维护注油频次。中部齿形区域按照渐开线啮合齿廓逐齿绘制，齿侧预留啮合侧隙，保证联动部件转动时不会出现卡滞，齿根位置做圆弧过渡，避免冲击载荷下齿根断裂。外形边界方面，双叉耳的开档间距严格匹配配对连接件的插入厚度，开档过大将导致销轴受剪跨度增加、弯曲应力上升，开档过小则会出现装配干涉，两侧耳板外侧面与相邻部件预留足够摆动间隙，

　　保证转向轮达到最大转角时支座不会和周边拉杆、轮毂发生磕碰。下部基座的贴合面采用平面铣削加工，保证安装后支座垂直度符合设计要求，基座上的连接孔位按照螺栓分布圆排布，孔位周边局部加厚，分散螺栓预紧力带来的局部压强。铸件整体壁厚按照均匀过渡原则设计，避免热节集中导致铸造缩孔缺陷，非配合外表面保留铸造拔模斜度，配合面预留加工余量，后续机加工时一次装夹完成双耳孔的镗削，保证两孔同轴度公差控制在允许范围内。该结构在设计时充分考虑了野外作业的恶劣工况，整体没有薄弱的薄壁悬臂结构，所有载荷传递路径直接从铰接耳板通过主体腹板传递到底部安装基座，力流走向顺畅，没有出现载荷突变的截面，既满足转向联动的动作需求，也能长期承受农机、

　　工程车辆在非铺装路面行驶时的交变冲击，在三维建模阶段可直接调用该结构完成转向机构的虚拟装配，模拟全转角范围内的运动干涉情况，校验销轴受力、螺栓载荷与齿形啮合间隙，为后续出工程图、铸造工艺编制与衬套选型提供准确的几何依据。
