UCF207方形凸台带座外球面轴承结构

　　在轻工输送线、小型农机传动端、食品包装设备的从动辊支撑位，这类方形凸台结构的带座外球面轴承是出镜率极高的支撑部件，很多一线结构设计人员在做中低载荷、定轴转动的辊系布局时，都会优先选用这类成型支撑件，省去了自行设计轴承座、加工轴承安装孔位、调整同轴度的大量工序。从实际使用场景来看，这类轴承座多应用在转速不超过3000rpm、径向载荷为主、存在少量安装对中误差的传动场合，比如皮带输送机的托辊两端、小型风机的叶轮支撑端、木工机械的导辊安装位，它自带的外球面轴承内圈可以相对外圈做小角度偏转，能够补偿安装过程中出现的轴系不同心问题，降低安装时的精度要求，也能在设备运行过程中抵消一部分机架变形带来的附加载荷，避免轴承出现早期点蚀失效。

　　从结构设计逻辑来看，这个方形座体采用了一体化铸造成型后机加工的工艺路线，四个角位的安装通孔是贯穿式光孔设计，适配螺栓直接穿装固定在设备机架的安装面上，不需要额外加工螺纹孔，现场安装时只需要在机架上打对应规格的光孔或者焊接固定螺母就能完成装配，适配性很强。座体中间的轴承安装腔是台阶式结构，外球面轴承的外圈嵌入腔体后，靠腔体内的台阶面实现轴向定位，不需要额外设计轴承端盖做轴向固定，减少了零件数量，也压缩了整体的安装空间。座体朝向轴伸端的凸台结构是特意设计的定位止口，这个凸台的外径尺寸和机架上的安装孔可以形成间隙配合，安装时能够快速定位轴承座的中心位置，避免四个安装螺栓锁紧时出现座体偏移，保证轴系的中心高符合设计要求。

　　从安装边界尺寸来看，这类方形轴承座的四个安装孔呈正方形分布，孔位中心距是固定的系列化尺寸，对应UCF207型号的安装孔中心距为117mm，安装通孔直径适配M14的固定螺栓，座体总厚度方向的尺寸包含凸台高度在内为50mm左右，轴承内孔直径为35mm，适配直径35mm的光轴安装，内圈上的紧定螺钉可以直接锁在轴表面的定位坑内，实现轴承内圈和轴的周向固定，不需要额外设计轴肩或者锁紧螺母，轴的加工只需要保证对应直径的公差在h7范围内即可，大幅降低了轴类零件的加工成本。

　　在实际选型过程中，设计人员需要注意几个核心边界：首先是座体的中心高，也就是轴承内孔中心到安装底面的垂直距离，这个尺寸直接决定了传动辊的安装高度，和配套的其他传动部件中心高必须匹配，否则会出现皮带跑偏、齿轮啮合错位的问题；其次是四个安装孔的位置度，虽然轴承本身有一定的调心能力，但如果安装孔的位置偏差超过2mm，螺栓锁紧时会强制拉扯座体变形，导致轴承内部游隙变小，运行时出现发热、异响的问题；另外座体凸台的轴向突出长度不能和机架上的其他结构产生干涉，很多新手设计时容易忽略凸台的厚度，把安装面的板厚设计得过大，导致凸台无法嵌入定位孔，座体安装后出现倾斜。

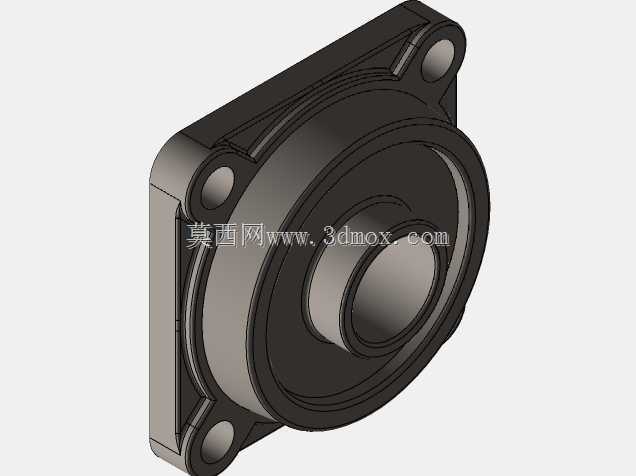

　　从三维建模的角度来看，这个模型还原了铸造型材的圆角过渡特征，四个安装孔的沉头结构、轴承腔的内部台阶、凸台的外圆倒角都做了准确的还原，没有出现工艺上无法实现的尖角结构，所有的机加工面都预留了合理的加工余量示意，能够直接用于设备装配的干涉检查、安装模拟，也可以作为非标改型设计的基础模型，比如需要在这个座体上增加润滑油嘴、加装密封端盖的时候，可以直接在现有模型上修改特征，不需要从零开始绘制，能节省不少建模时间。在做装配模拟的时候，还可以直接把配套的轴、螺栓、密封件装配到这个模型上，检查安装过程中是否存在工具操作空间不足的问题，比如四个角的安装螺栓锁紧时，扳手是否会和旁边的机架结构碰撞，轴伸端的零件是否会和凸台端面产生摩擦，这些细节在二维图纸上很难发现，通过三维模型的装配验证就能提前规避。

　　这类带座轴承之所以能在通用机械领域大范围应用，核心原因就是它把轴承的支撑、定位、调心功能都集成在了一个标准化部件上，设计人员不需要再单独计算轴承座的强度、设计密封结构、考虑润滑通道，直接按照载荷、轴径、安装尺寸选型即可，大幅缩短了设备的设计周期，也降低了后续维护的成本，设备运行过程中如果轴承出现损坏，只需要更换整个带座轴承单元，不需要对机架进行二次加工，现场维护人员只需要普通扳手就能完成更换，不需要专业的工装工具，非常适合在非精密级的通用传动场景下使用。
