双层侧装抽拉式置物收纳架结构

　　该结构面向柜体内部狭窄竖向空间的收纳需求，常见于厨房橱柜侧隙、卫浴柜内侧、实验室试剂柜边部以及工装工位旁的小件物料存放区。现场使用中，柜体侧板与相邻设备或门板之间往往只留有较窄的长条空间，普通平放搁板取放深处物品不便，而该双层网架通过上下两层独立承载面，把瓶罐、工具、耗材包、试样盒等长条或零散物件分层承托，减少叠放造成的翻找和掉落。

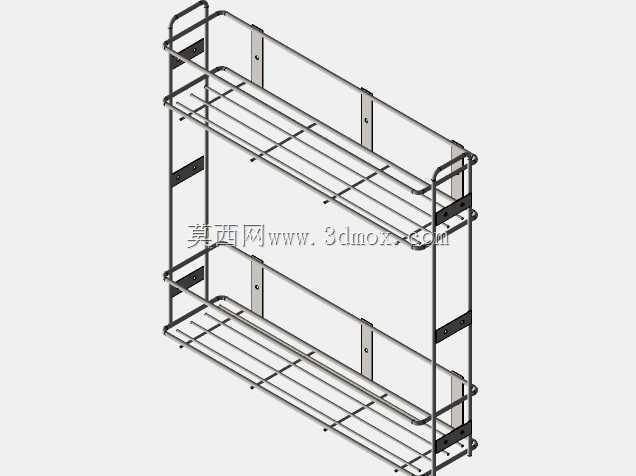

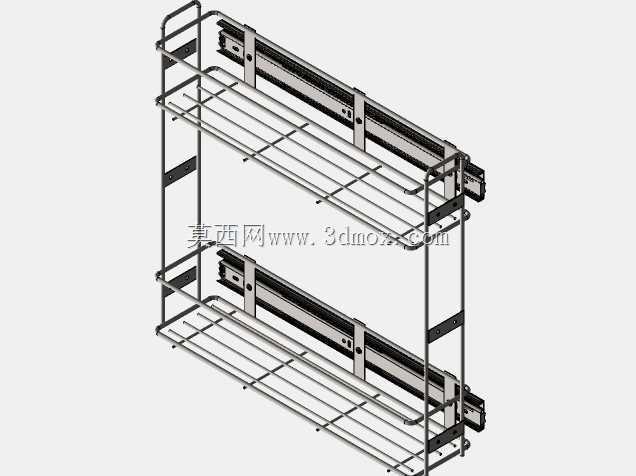

　　从整体构型看，产品由左右侧置安装立柱、前后围护栏杆、两层网格承托面以及端部限位构件组成。侧立柱采用扁钢式安装面，上面预留多组固定孔位，安装时可直接贴合柜体侧板或设备内壁，通过螺钉完成侧向固定；这种布置不占用柜体底板的主要进深，也不需要在门板方向设置复杂底座，适合在开门后侧向抽拉或直接取物的场景。立柱之间由圆杆件焊接成框架，杆件走向兼顾围挡和导向，前部较高的护栏用于防止物品在抽拉或振动过程中向前滑出，后部和侧边杆件则形成连续边界。

　　两层承托面均采用平行圆管排列的网格形式，圆管间距根据常见小尺寸容器的底部宽度设定，既能托住平底瓶、盒体和袋装件，又能降低整体重量。网格面不是简单平板，而是通过多道横向杆件与纵向边框连接，受力后载荷可分散到两侧立柱；对于液体类瓶罐，镂空结构还能让洒落液直接漏下，便于清洁，也避免平板积水、积尘。上层与下层之间保留足够净高，使较高瓶体可以直立放置，低矮件则可集中排布，空间利用率高于单层挂篮。

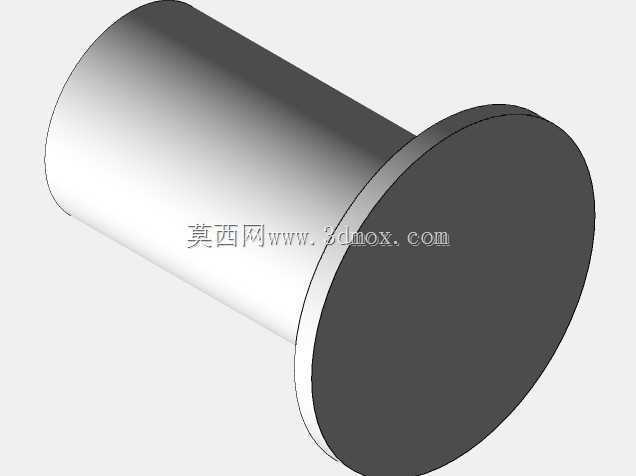

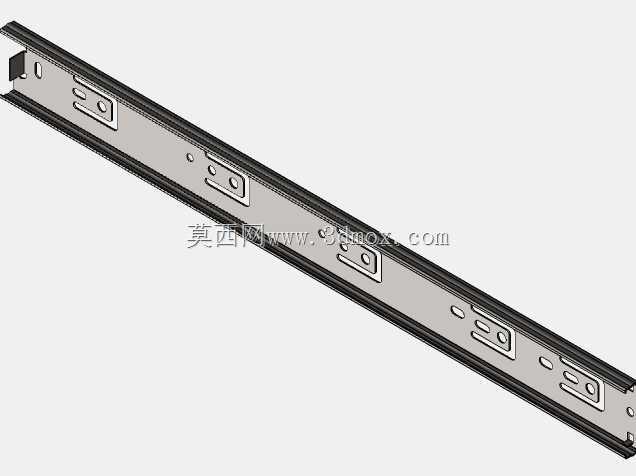

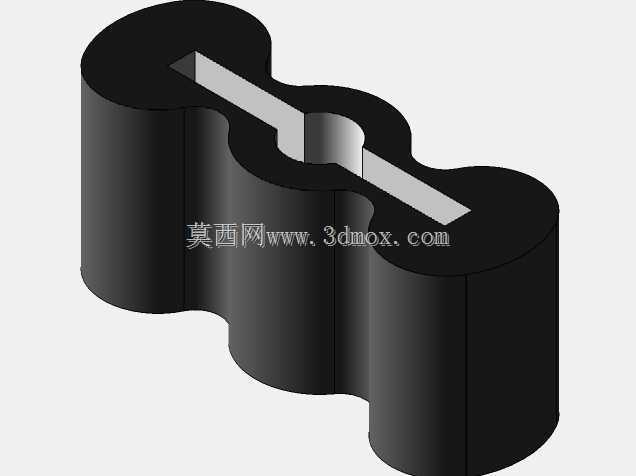

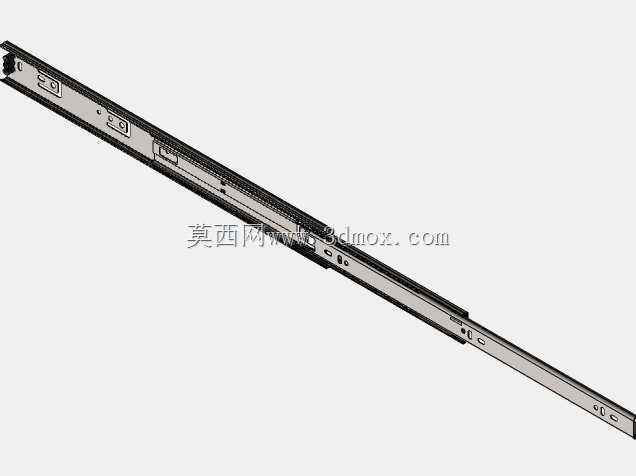

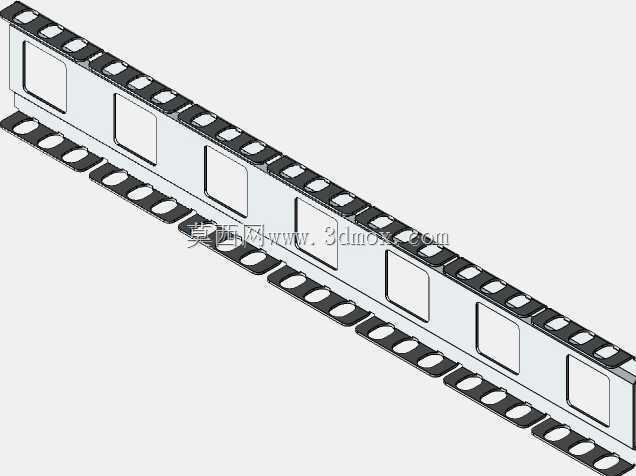

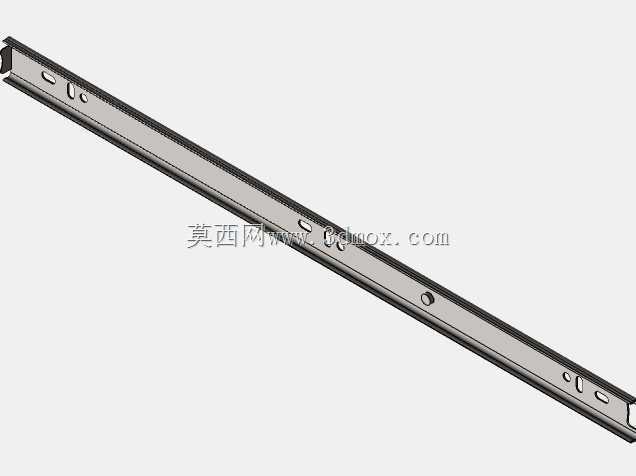

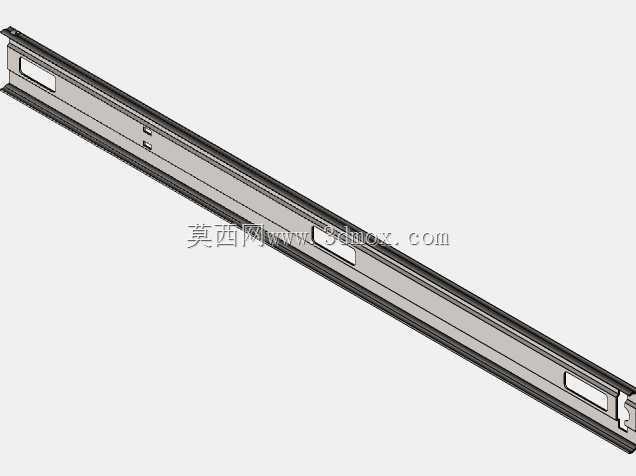

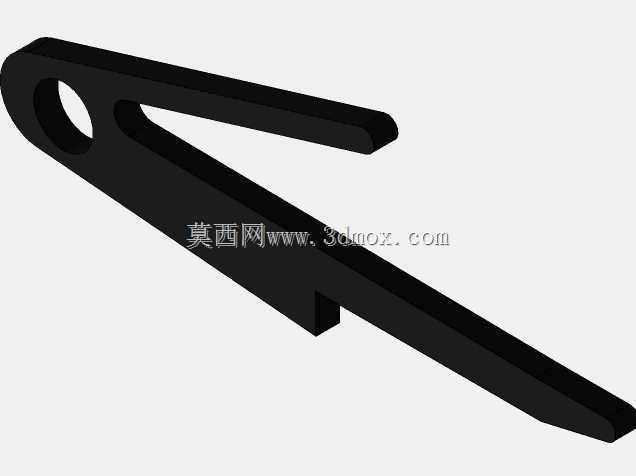

　　设计思路上，该结构重点处理窄空间内的承载、固定和取放路径。侧装立柱把主要连接点放在竖直壁面上，避开柜底潮湿或不平整区域；立柱上的孔位按一定间距分布，允许根据实际侧板加强筋位置调整固定点。框架端部设置折弯和挡点，使网架在拉出或推入时具有行程限制，不会因过度外拉而整体脱开。圆棒端部采用弯折收口，减少突出锐边，同时形成扶手式边界，操作人员手持端部即可平稳移动。

　　外形边界方面，模型呈现窄宽、高深、长条进深的比例特征：宽度方向压缩到侧隙安装尺寸，高度方向覆盖两层储物空间，进深方向则沿柜体内部延伸。安装时需要校核侧板的有效平直面积、螺钉边距以及网架完全推入后与门板、铰链、管路的干涉关系；若用于活动抽拉场景，还应在侧板与网架之间预留滑动间隙，并确认固定点能够承受满载时的偏置力矩。

　　在制造层面，杆件适合采用弯线、焊接和表面喷涂或电镀工艺，扁钢立柱需保证孔位同轴度和安装面平面度。建模时应分别表达圆管直径、折弯半径、焊接连接位置、层间净高和安装孔坐标，便于后续出工程图、核算杆件间距以及调整柜体适配尺寸。结构本身没有复杂传动件，可靠性主要来自焊缝强度、固定点刚度和护栏高度的合理匹配。
