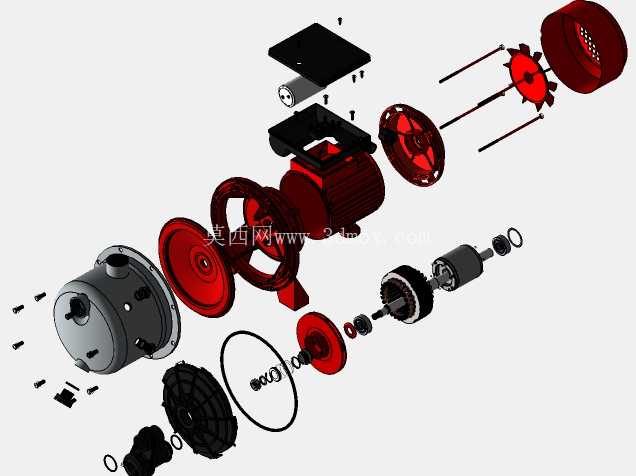

半马力喷射泵整机爆炸视图结构设计

　　这款半马力规格的喷射泵，从爆炸视图呈现的结构来看，核心应用场景集中在民用供水增压、小型工业循环输水、浅层井取水提水这类对扬程有一定要求、流量需求适中的工况中，区别于普通离心泵的结构特性，它依靠喷射装置形成的负压实现更强的自吸能力，在启动前无需灌满引水就能完成抽水作业，适配很多管路布置复杂、引水操作不便的安装场景。

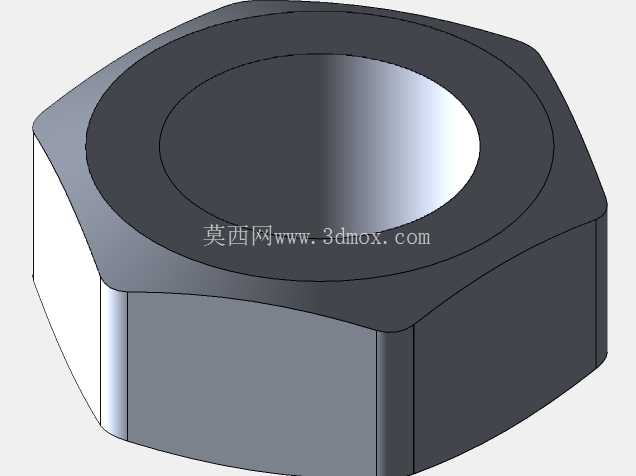

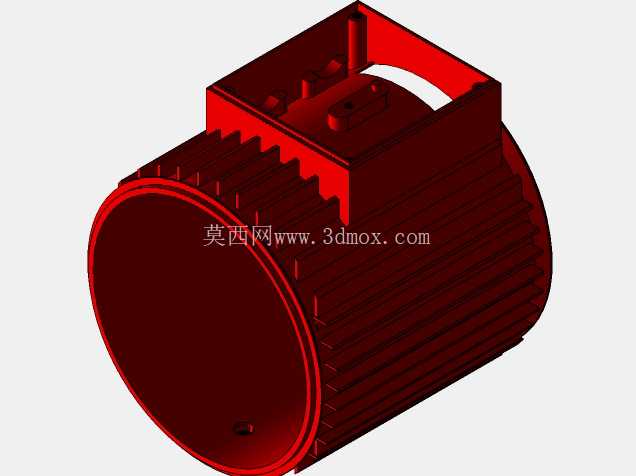

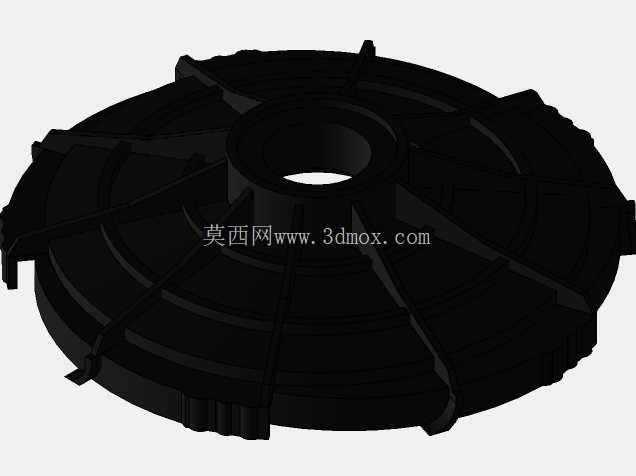

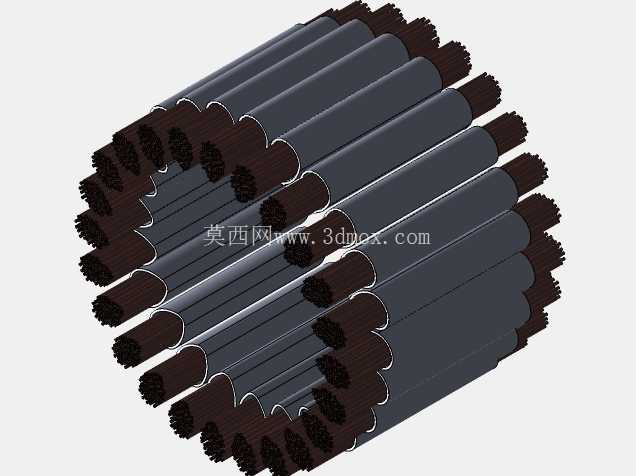

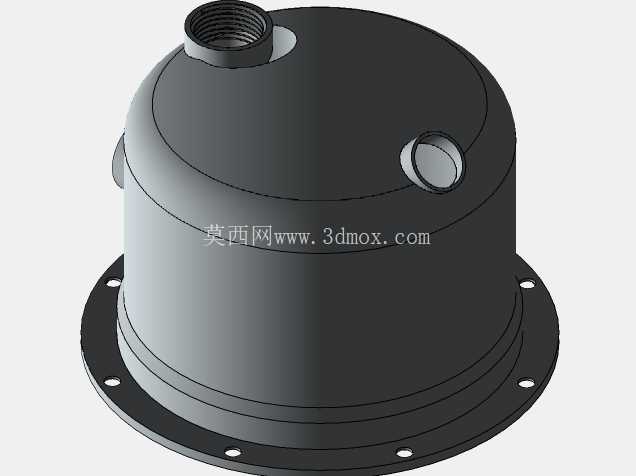

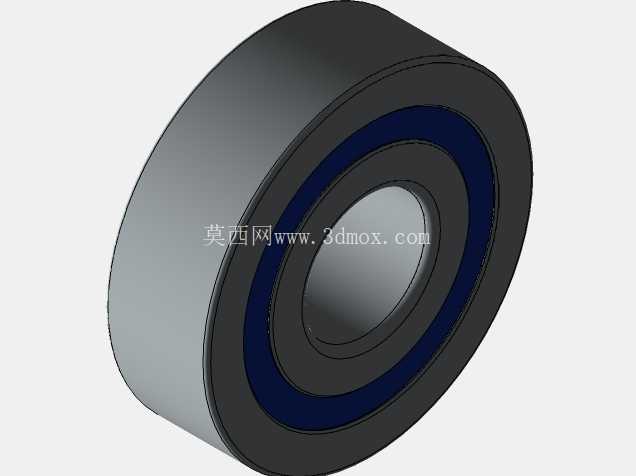

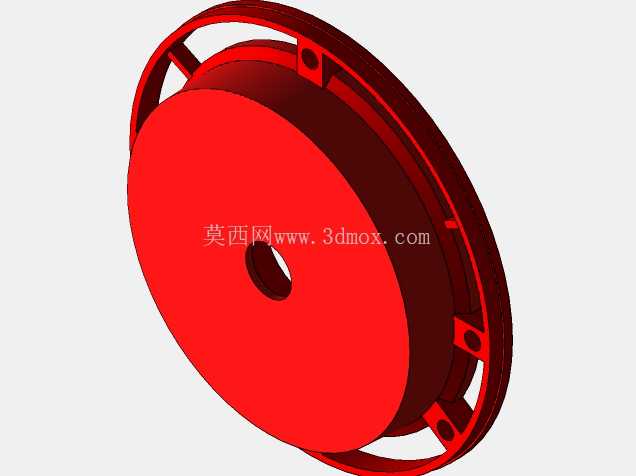

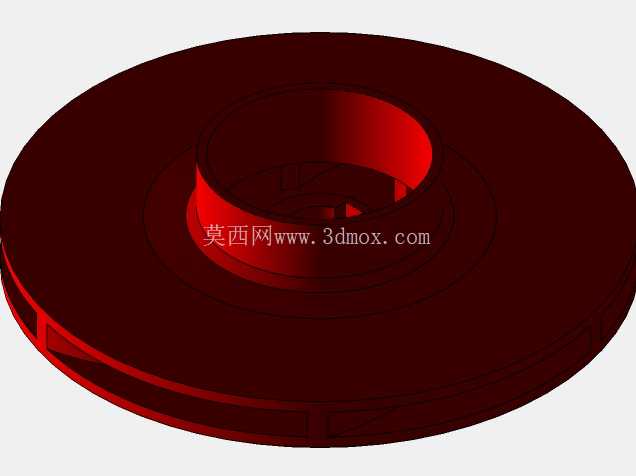

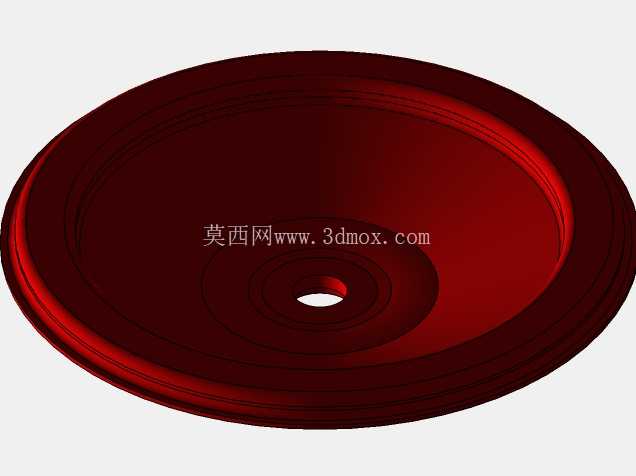

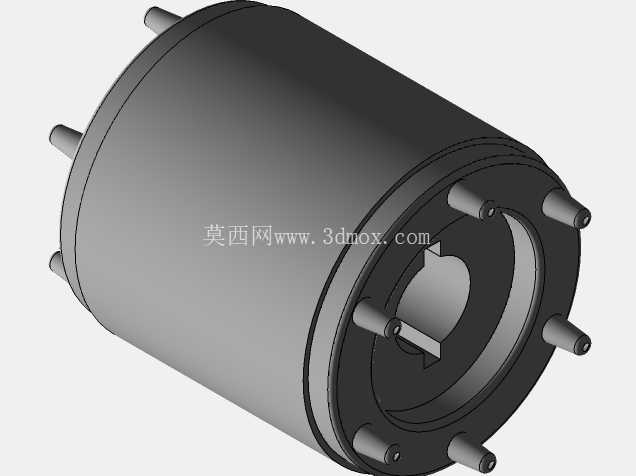

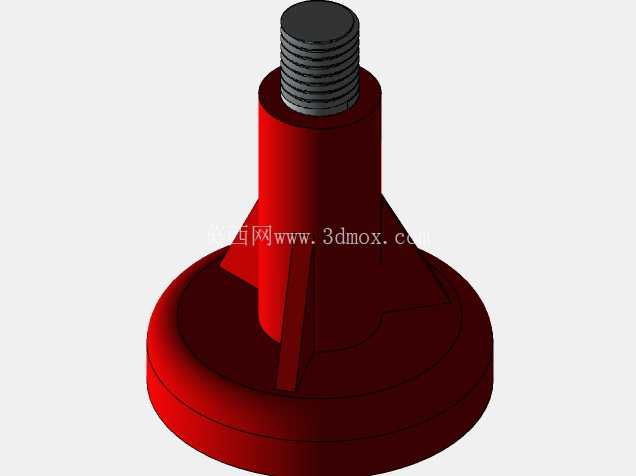

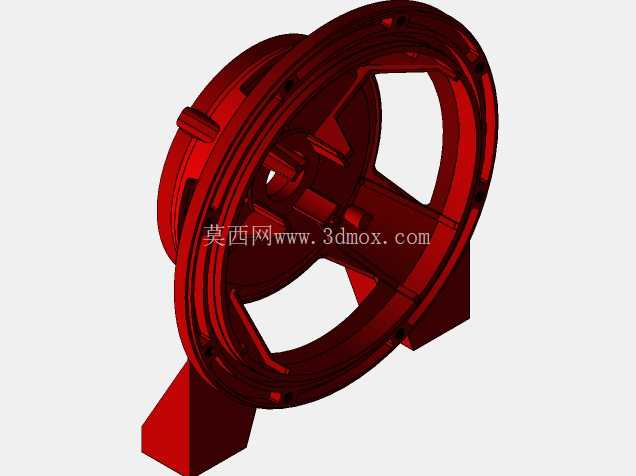

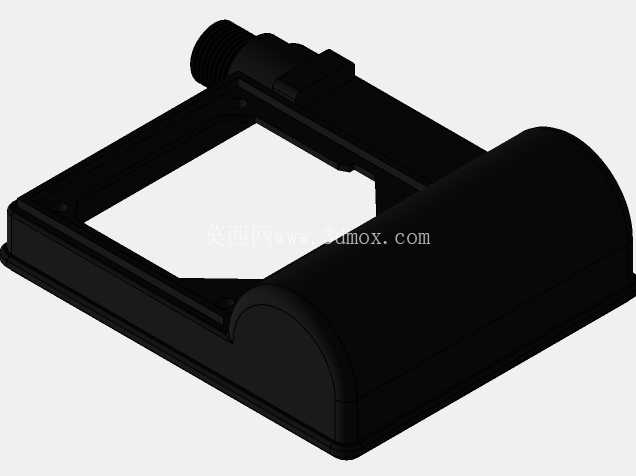

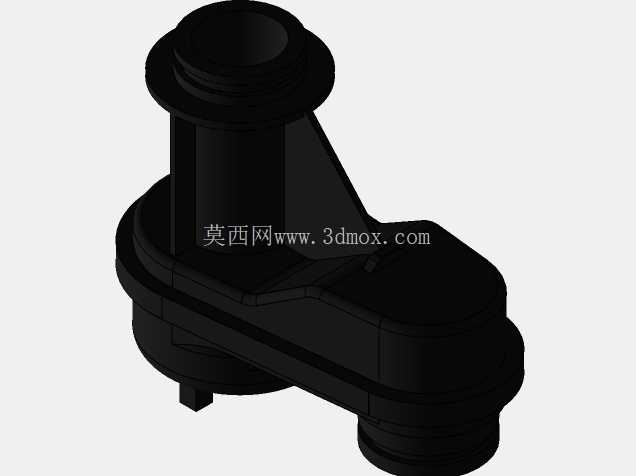

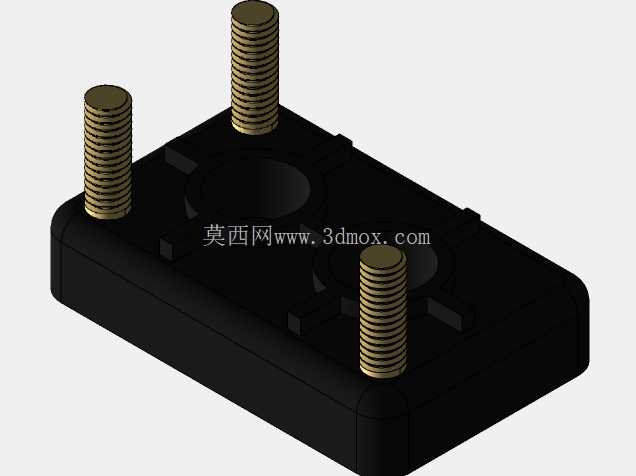

　　从拆解的结构模块来看，整机被拆分为动力端、过流端、密封连接段、固定防护件四个核心部分，动力端采用的是配套的异步电机转子组件，冲片叠压的转子两端搭配轴承支撑，和泵轴通过同轴联轴器直连，省去了皮带传动的损耗，也缩小了整机的轴向安装尺寸，电机端的外壳带有散热筋结构，和端盖通过圆周均布的长螺栓拉紧固定，端盖位置预留了轴承安装位和油封槽，避免运行过程中润滑脂泄漏进入泵腔污染输送介质。过流端的结构是喷射泵的核心差异点，除了常规的离心叶轮之外，还搭配了独立的喷嘴、混合室结构件，红色涂装的泵壳内部流道做了圆弧过渡处理，减少流体在腔体内的沿程阻力损失，叶轮采用的是后弯式叶片设计，平衡运行时的轴向力，降低轴承端的负载，延长支撑部件的使用寿命。

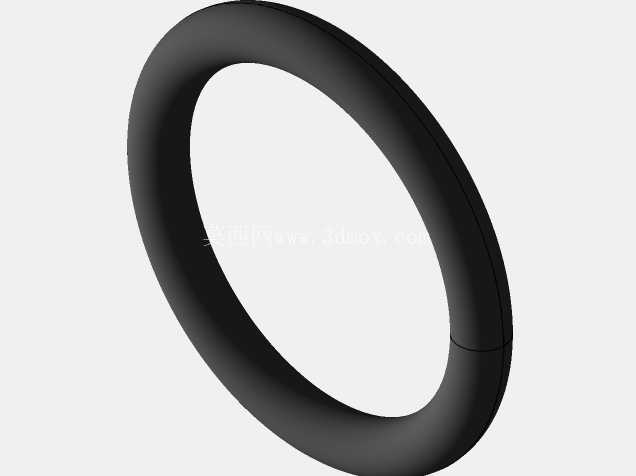

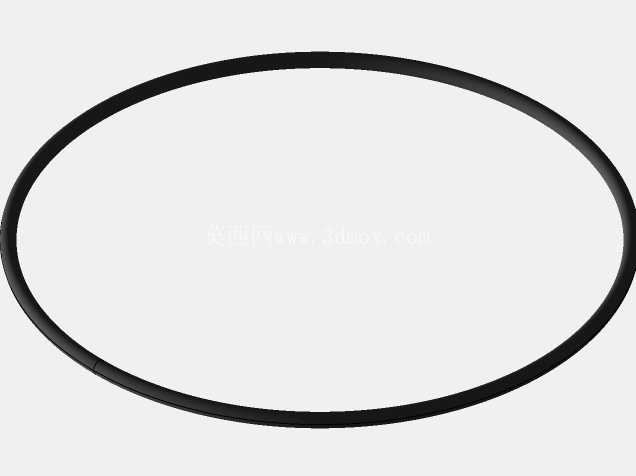

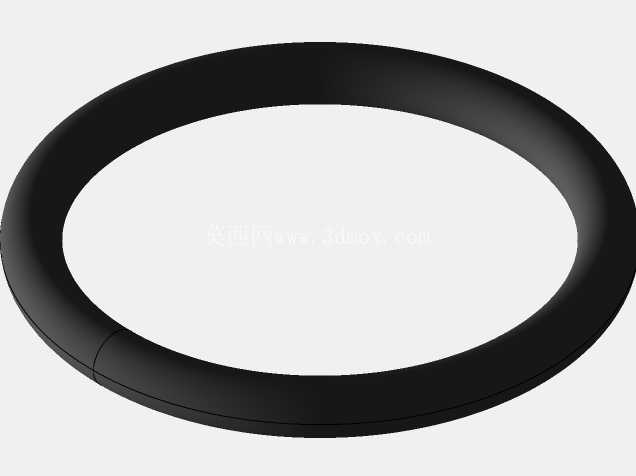

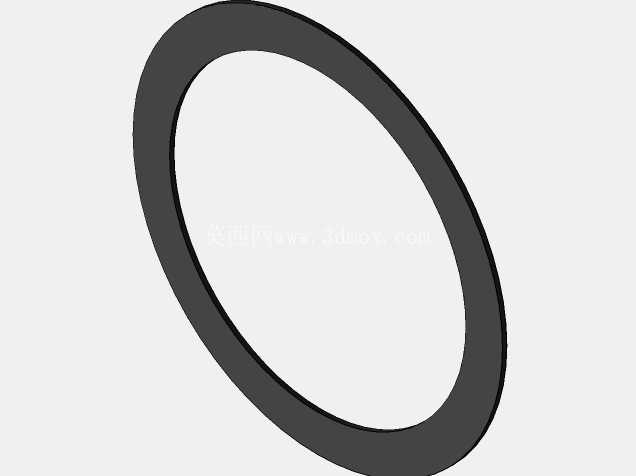

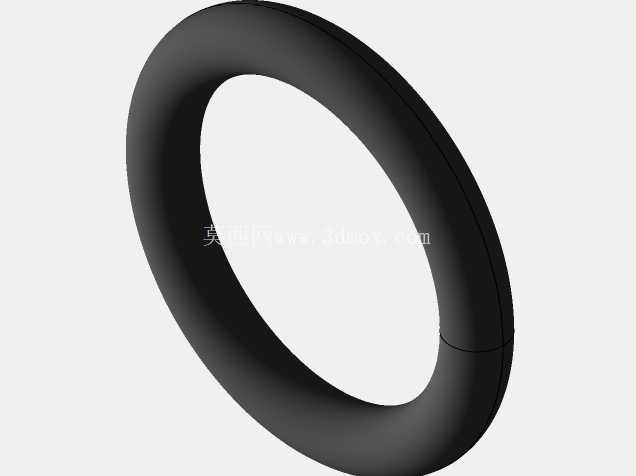

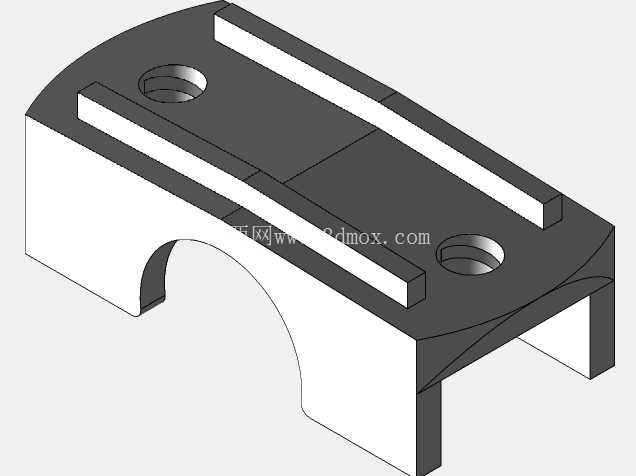

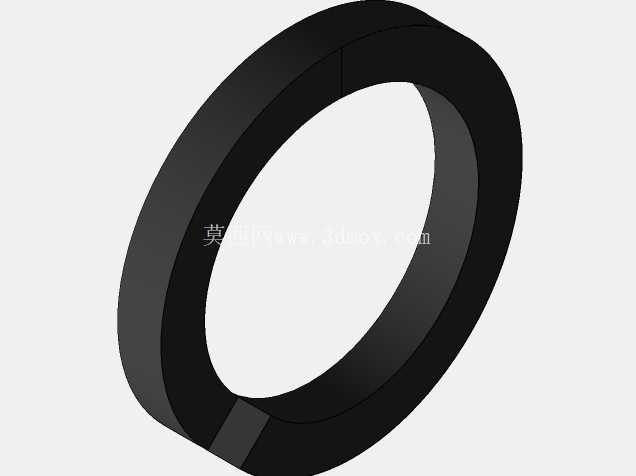

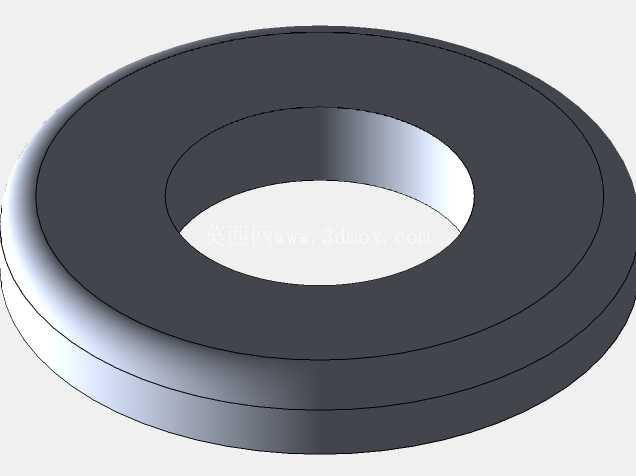

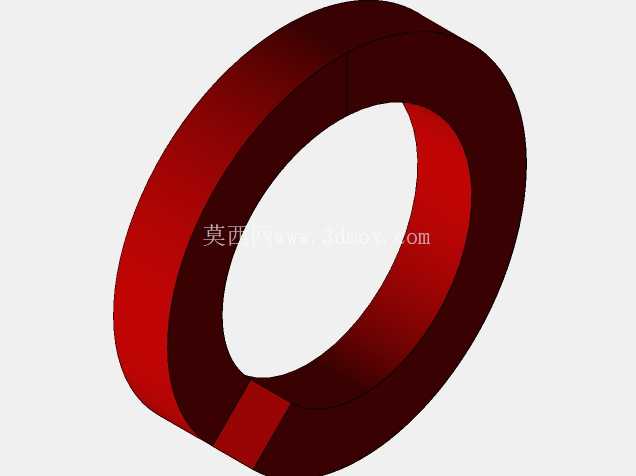

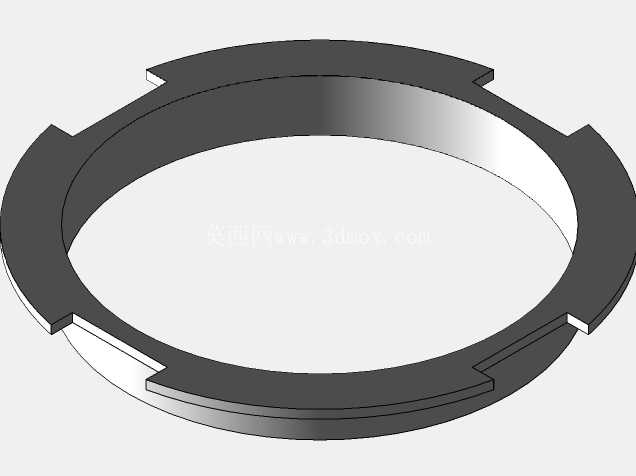

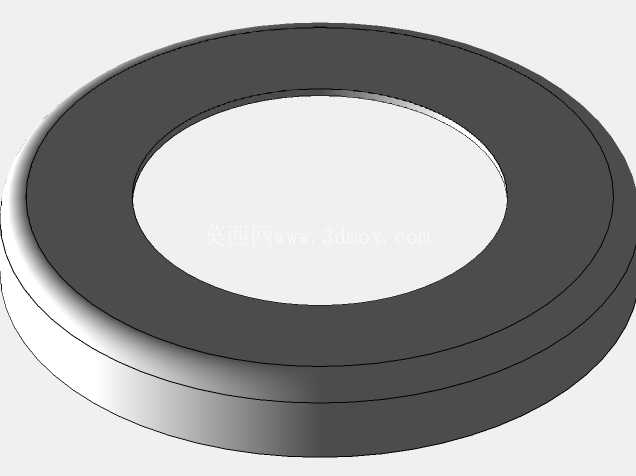

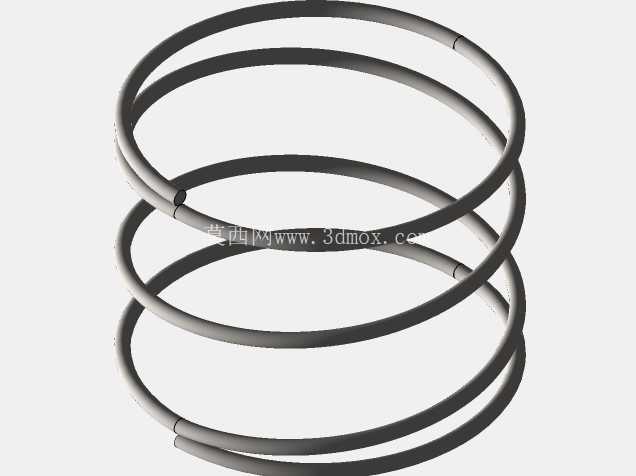

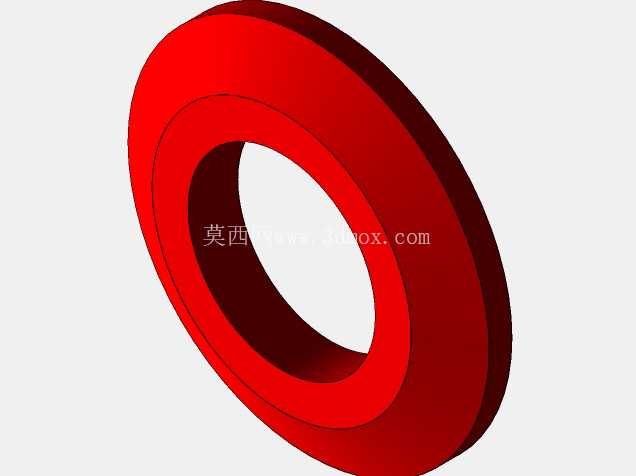

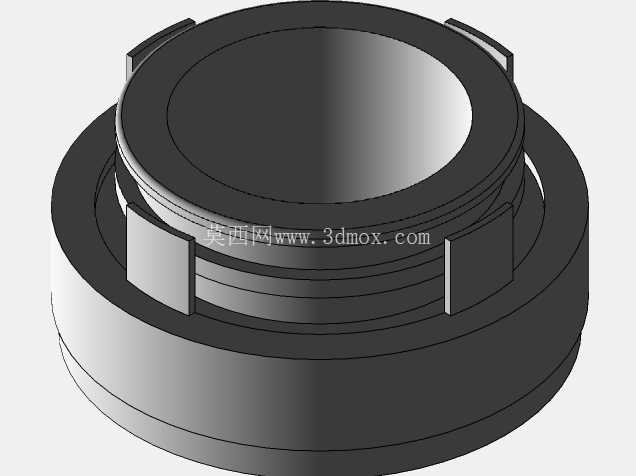

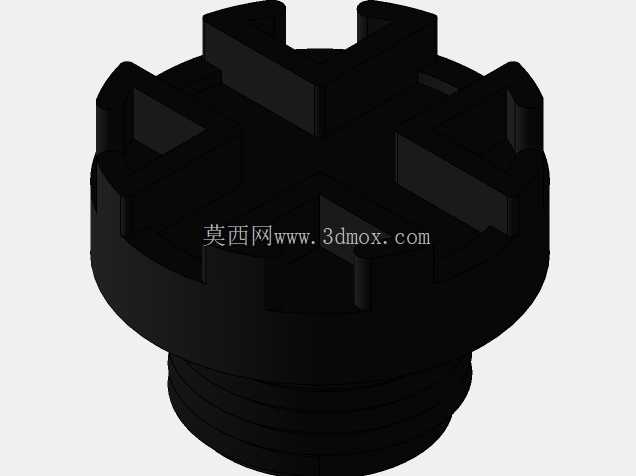

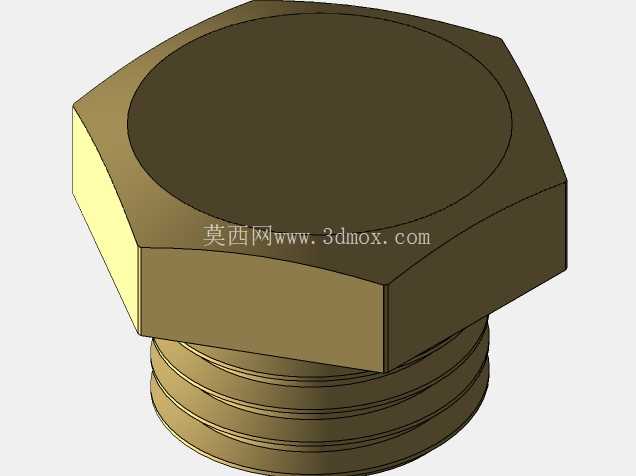

　　在设计思路上，这款模型完全按照实际加工装配的逻辑做了分层拆解，所有紧固件的位置都和实际装配工位一一对应，从泵体入口端的法兰连接结构，到电机端的安装脚座，都预留了标准的安装孔位，安装脚座的平面做了铣平处理，保证设备固定时和安装基础的贴合度，减少运行过程中的振动传递。密封部分除了轴端的机械密封结构之外，各个泵壳分段连接的位置都预留了密封圈安装槽，搭配O型橡胶圈实现静密封，避免高压工况下的流体渗漏，进出口的连接尺寸符合通用管路的对接标准，不需要额外做转接件就能直接和现场的供水管路对接。

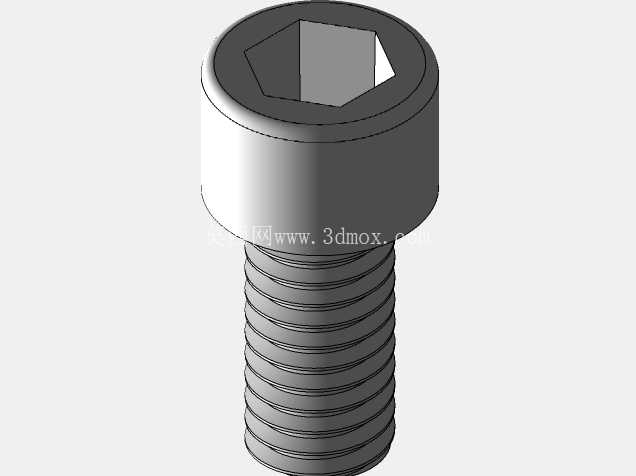

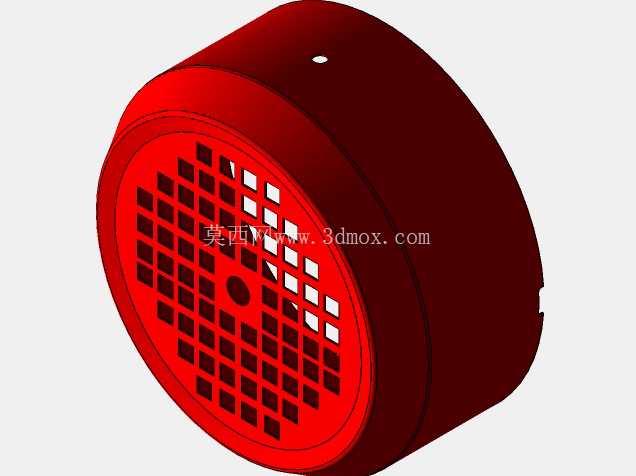

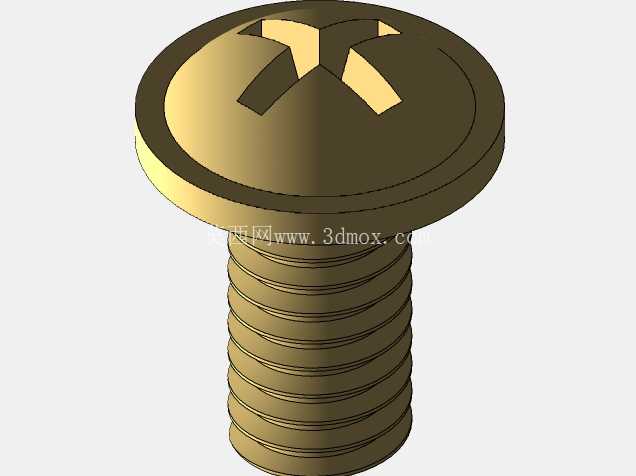

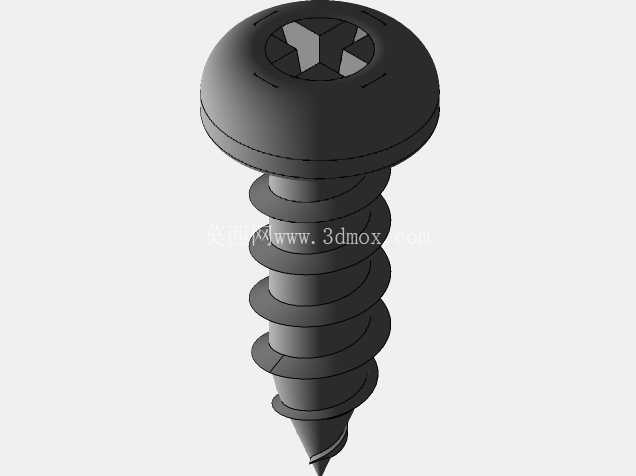

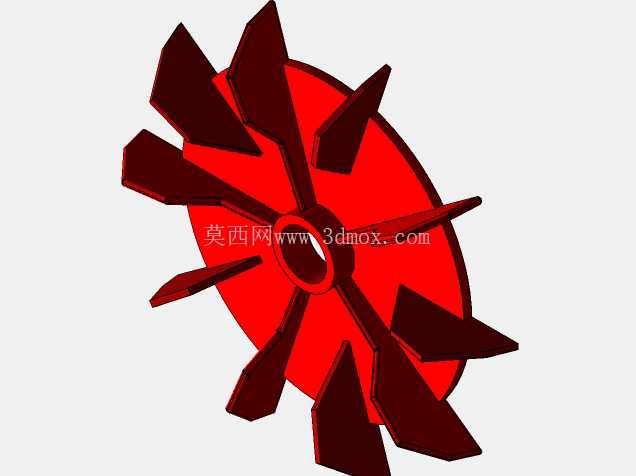

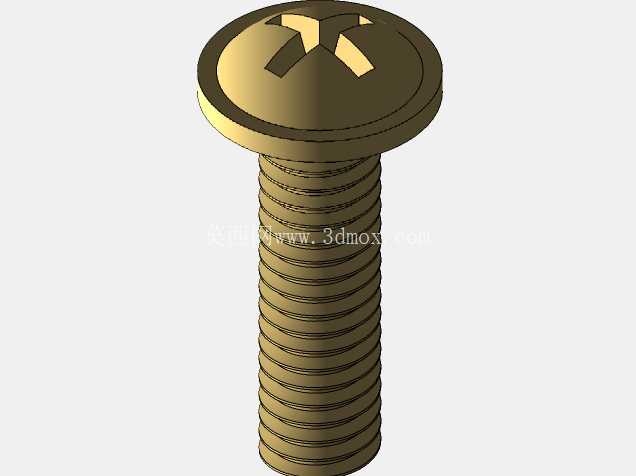

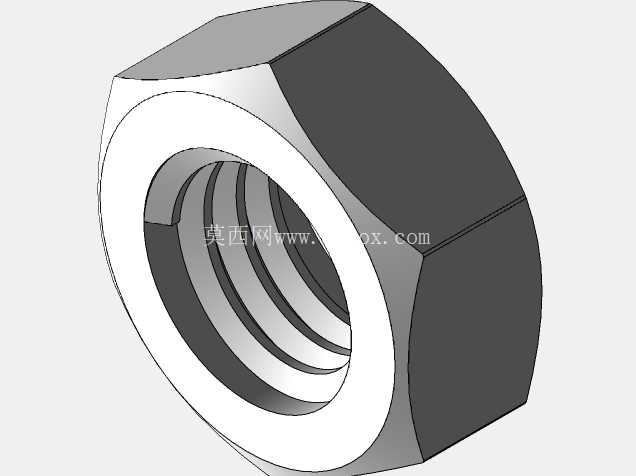

　　从安装边界来看，整机轴向尺寸控制在紧凑范围内，径向最大尺寸出现在电机外壳位置，安装脚座的孔位间距按照标准泵型的安装尺寸设计，替换同功率等级的旧泵时不需要重新做基础打孔，适配现有安装位的改造需求。拆解视图里能看到所有的连接螺栓长度都做了匹配设计，不会出现螺栓过长突出安装面、或者过短啮合牙数不足的问题，叶轮和泵壳之间的间隙控制在合理范围，既避免叶轮转动时和泵壳发生刮蹭，又能减少间隙泄漏带来的效率损失。日常维护时，只需要拆开泵壳端的连接螺栓，就能直接接触到叶轮、喷嘴这些易损件，不需要整体拆卸电机部分，降低了现场维护的操作难度。转子组件做了动平衡校正，运行时的振动幅度控制在标准允许范围内，配套的风叶在电机转动时带动气流穿过散热筋，带走电机运行产生的热量，保证设备在连续运行工况下的温升不会超过绝缘等级的允许范围。
