阶梯式无土草莓栽培支架结构设计

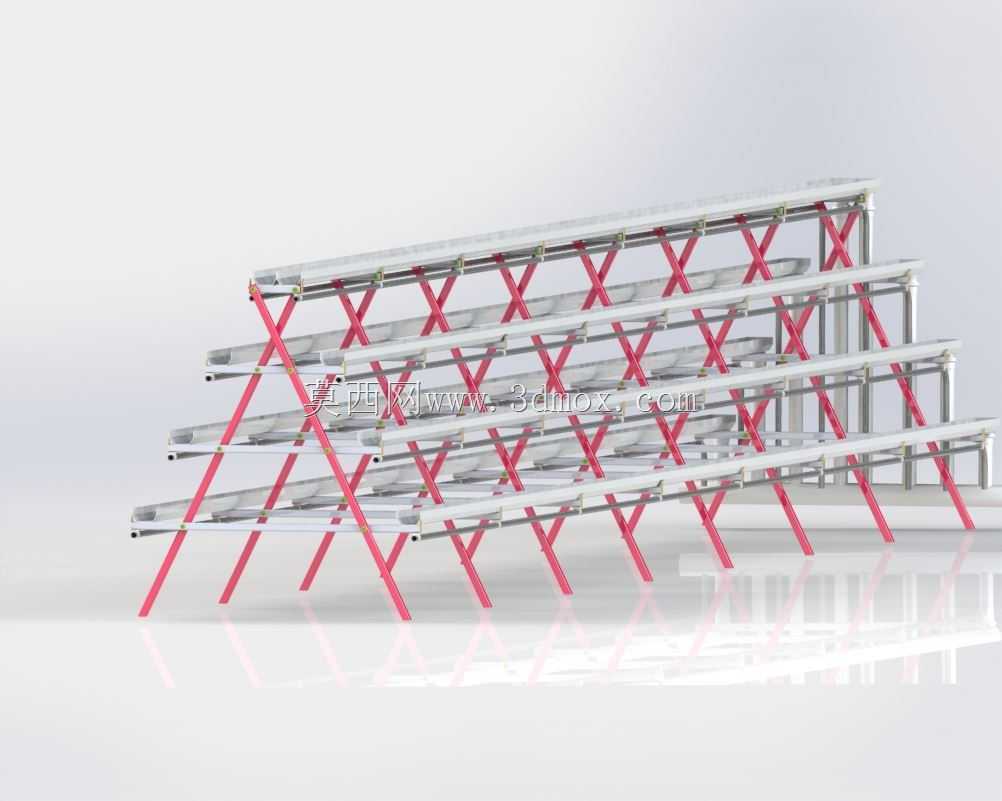

　　这套阶梯式栽培支架主要面向设施农业的高架无土草莓种植场景，适配连栋温室、家庭农场、采摘园的种植需求，解决传统平地种植草莓时土地利用率低、劳作弯腰强度大、果实易接触基质产生病害的痛点。从结构组成来看，整套支架采用立柱分层承载的设计逻辑，垂直方向设置四层阶梯式种植槽托位，每层托位沿水平方向外伸，形成前低后高的阶梯排布，保证每一层种植槽内的草莓植株都能获得均匀的光照，不会出现上层遮挡下层光照的情况，同时也方便种植人员站在支架两侧完成定植、整枝、采收的全流程操作，无需大幅度弯腰，有效降低长期劳作的腰部负荷。

　　支架的核心承载部分采用等直径圆柱立柱作为垂直支撑，立柱沿支架纵向等间距排布，每排立柱对应一层种植槽的支撑点位，立柱底部设置平底支撑座，可直接放置在硬化的温室地面上，也可通过膨胀螺栓与地面做固定连接，适配不同的地面基础条件。横向承载梁采用与立柱同材质的型材制作，与立柱通过快装连接件锁紧，每层横向梁上预留种植槽的定位卡槽，种植槽放置后不会出现横向滑移，卡槽的尺寸适配常规市售的梯形PVC种植槽，槽体深度满足草莓基质栽培的填充要求，可容纳椰糠、泥炭等混合栽培基质，同时预留滴灌管的布设空间，滴灌管可沿横向梁的走线槽布设，直接接入温室的水肥一体化系统，无需额外布设固定结构。

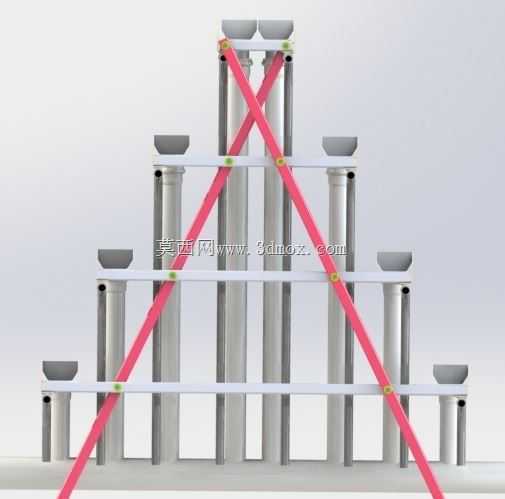

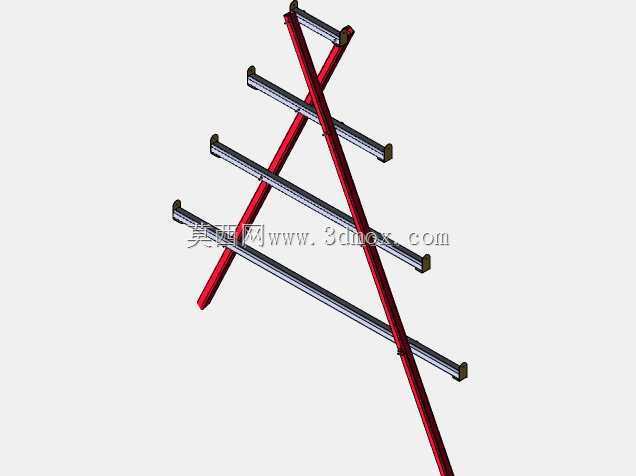

　　支架的侧向稳定采用交叉斜撑结构，也就是图中醒目的粉红色杆件，斜撑沿支架的横向立面交叉布置，交叉点通过紧固件与各层横向梁、立柱做刚性连接，形成稳定的桁架受力结构，可有效抵抗侧向的风载以及人员操作时的侧向推力，避免支架出现侧向倾覆的风险。斜撑的连接点位经过受力计算，分别设置在每层横向梁与立柱的连接节点处，保证受力直接传递到主承载结构上，不会出现局部应力集中导致的杆件变形。整套支架的外伸尺寸经过优化，最下层种植槽的外边缘距离支架中心的距离控制在合理范围，保证操作人员站立时手臂可轻松触及种植槽的最内侧，最上层种植槽的高度控制在成年人胸部高度位置，采收最上层果实时无需抬手过高，符合人体工程学的操作要求。

　　从安装边界来看，单组支架的纵向长度可根据温室的开间尺寸做模块化拼接，标准单元长度适配常规温室的柱距，拼接时仅需通过配套的连接件将相邻单元的立柱、横向梁锁紧即可，无需现场焊接，安装效率高，后期如果需要调整种植布局，也可快速拆解转运。支架的整体宽度经过核算，保证两侧操作通道预留足够的通行空间，适配温室内部的作业小车、采摘运输车的通行需求，不会出现通道过窄影响作业的情况。在材质选择上，与基质、灌溉水接触的部件均采用耐腐蚀材质，可适应温室内部高湿度、水肥腐蚀的使用环境，长期使用不会出现锈蚀、涂层脱落的问题，使用寿命满足设施农业的长期使用需求。

　　这套支架的设计充分考虑了草莓种植的农艺要求，阶梯式的排布让草莓果实垂挂在种植槽外侧，不会接触基质和灌溉水，果实表面干净整洁，降低了灰霉病等接触性病害的发生概率，同时垂挂的果实也方便游客采摘，适配休闲采摘农业的运营需求。结构上没有多余的装饰部件，所有杆件都承担对应的受力功能，耗材控制合理，在保证结构强度的前提下降低了整体的制造成本，适合规模化推广使用。建模过程中对所有连接节点都做了细节还原，包括紧固件的位置、卡槽的尺寸、支撑座的结构，可直接用于生产下料、结构验证，也可作为农业设施设计的参考模型，调整尺寸后也可用于叶菜、花卉等其他作物的高架无土栽培场景。
