交流稳压器引脚导向限位通道结构件

　　在交流稳压供电设备的装配工位上，引脚通道是连接变压器绕组引出端与外接接线端子排的核心导向结构件，它既承担着多根漆包线引脚的分束、捋顺、限位作用，也在整机长期运行过程中为引脚提供绝缘支撑，避免不同相序的引脚因设备振动、热胀冷缩出现位移、搭接、绝缘层磨损等故障。这类结构件通常嵌装在稳压器壳体内部的绕组出线侧，安装边界需要匹配变压器骨架的出线槽宽度，同时避让周边整流模块、散热片与接线座的预留空间，结构设计的合理性直接影响整机装配效率与长期运行可靠性。

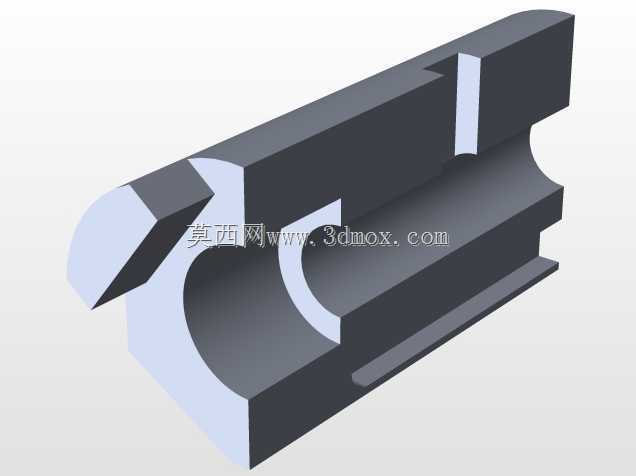

　　从结构形态来看，该零件采用一体化异形槽体设计，主体为长条形基座，基座一侧开设半圆弧内凹型腔，型腔弧度与变压器绕组端部的外圆轮廓适配，装配时可以直接贴合在绕组外侧，无需额外设计复杂的定位卡扣即可完成径向限位；基座另一侧设置平直安装面，可通过预留的卡槽卡入稳压器内部的绝缘安装导轨，也可借助粘结或紧固件固定在壳体隔板上。零件上部开设两处贯通式引脚导向槽，槽口做倒角导入处理，工人在穿设引脚时，无需反复对准细小孔位，顺着倒角斜面即可将多股引脚依次滑入对应槽道，大幅降低流水线装配的对位难度。槽道之间设置分隔凸筋，凸筋厚度根据相邻引脚的安全绝缘间隙设定，完全覆盖稳压器额定工作电压下的爬电距离要求，从物理层面杜绝引脚间误接触的风险。零件端部做斜切导向造型，在装入壳体内部狭窄安装空间时，斜切面可以避让周边突出的焊点与元件棱角，减少装配过程中的卡滞问题。

　　设计这类结构件时，首先需要锚定变压器绕组的实际出线位置，先测绘绕组端部的外径、出线引脚的排布间距、引脚直径与出线角度，再反向推导通道型腔的包容尺寸：内凹圆弧的直径要比绕组外径留出0.2至0.5毫米的装配间隙，既保证零件可以顺畅套入，又不会因间隙过大在设备运行时出现晃动。引脚导向槽的宽度需要匹配引脚外加绝缘层后的最大外径，槽宽过大会失去限位作用，引脚仍可能在槽内窜动；槽宽过小则会刮伤引脚外层绝缘漆，甚至出现引脚卡滞无法穿装的问题。槽体的壁厚需要兼顾绝缘性能与结构刚性，若采用注塑工艺加工，壁厚要保持均匀，避免壁厚突变导致注塑成型后出现缩痕、内应力变形，长期在设备发热环境下出现翘曲，导致槽道错位。零件底部延伸出的凸棱结构，一方面可以增强长条形基座的整体抗弯强度，避免零件在长度方向上发生弯折变形，另一方面凸棱可以卡入安装基准面的预留凹槽内，实现装配时的防错定位，工人无需反复调整零件角度即可完成就位。

　　在实际应用场景中，交流稳压器常部署在工厂车间、楼宇配电间、实验室供电回路中，设备运行时会伴随持续的工频振动，同时变压器自身工作发热会让内腔温度出现周期性升降，引脚通道需要在这种温变、振动耦合的环境下长期保持尺寸稳定。如果通道结构刚性不足，长期振动后槽壁出现磨损，引脚失去约束就可能偏移，相邻引脚距离缩小后会引发放电、短路隐患；如果通道的绝缘材质耐温等级不足，长期受热后材质变脆开裂，也会失去绝缘分隔作用。该结构的造型将圆弧贴合面、导向槽、安装凸棱、分隔筋整合为单一零件，减少了装配时需要单独安装的绝缘隔板、限位卡块数量，原本需要三到四个小件组合实现的引脚限位功能，通过这一个零件即可完成，既降低了物料管理成本，也减少了多个零件装配带来的累积误差。在建模过程中，需要重点校验所有与引脚接触的棱边都做圆角过渡，不存在尖锐毛刺，避免穿线时割破绝缘层；同时核对零件的整体长度、高度尺寸，确保装入壳体后，通道出口正对接线端子的进线孔，引脚从绕组穿出后经过通道导向，可以直接平顺延伸至接线位，不会出现强行弯折引脚的情况，减少引脚根部的应力集中，避免引脚因反复弯折出现断线故障。
