工业交流稳压电源柜体钣金结构

　　这套三维结构围绕工业现场交流稳压供电的柜体需求展开，主体呈现为立式钣金壳体，适用于车间配电、老旧电网波动区域、精密加工设备前端供电以及小型产线集中稳压场景。在实际布置中，这类柜体通常落地安装于配电间或设备旁侧，承担输入电压波动校正、输出稳定供电、仪表监测与操作检修的功能，避免因电网电压起伏造成数控设备重启、仪表读数漂移或加工参数丢失。

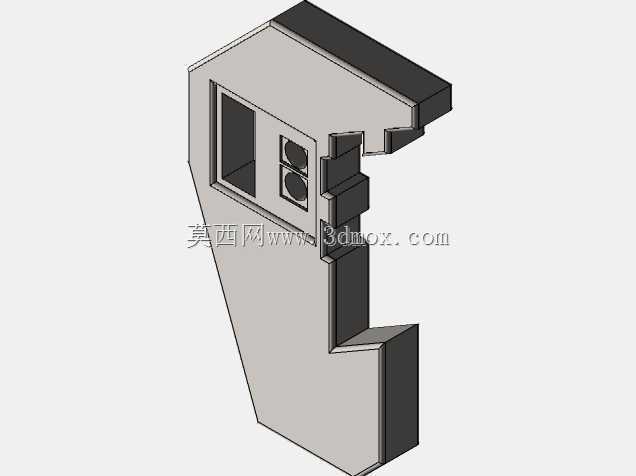

　　从外形看，柜体采用非对称的阶梯式轮廓，顶部带有向外延伸的封边结构，侧面预留矩形观察窗口，窗口旁布置两组圆形仪表安装位，用于电压、电流等运行参数的就地读取。前侧或侧部的凹凸台阶并非单纯造型，而是对应内部元器件分区：上部可容纳稳压控制单元、接线端子与指示元件，下部留出较大空间布置变压器绕组、补偿机构、散热通道及重型电气件。这种高低错落的壳体形态，有利于把重量较大的铁芯、线圈类部件放在下部区域，降低整机重心，同时让上部操作与显示区域处于人员站立观察和检修较顺手的高度。

　　建模时需要重点处理钣金折弯、拼焊边界和安装开孔之间的关系。柜体外侧板材承担防护与支撑作用，边缘折边可提高薄板刚性，减少大面积板面在运输和运行中的振动变形。观察窗开孔周围应保留足够翻边或加强结构，仪表孔位需与面板厚度、螺母固定方式及后续接线空间匹配。侧面突出的安装位可用于开关、插座、接线端子或通风组件，设计时不能只看外观位置，还要核对内部元件与外壳之间的安全间隙、走线弯曲半径以及维护时工具操作空间。

　　安装边界方面，落地式稳压柜体需要在底部确认支撑面、地脚固定孔或焊接底座范围。模型中下部较宽的实体区域对应柜体承重段，现场布置时应保证地面平整，避免四脚受力不均引起门板错位、钣金应力集中。柜体背部与墙面之间要预留散热和接线距离，顶部外伸结构在通过门洞、吊装和叉车转运时也属于外形包络的一部分，不能按主体矩形尺寸估算运输宽度。若多台柜并排安装，还需考虑柜门开启方向、仪表读取视线、侧面维护空间以及电缆沟或上走线桥架的接入位置。

　　结构设计思路上，稳压设备外壳不仅是防护罩，也是内部发热元件的散热边界和安全隔离层。下部大空间适合自然对流或加装通风组件，热空气可沿柜体内部向上流动，并通过顶部或侧上部间隙排出；显示与操作区集中在人员易接触位置，能够减少开箱检查频率。板材拼接处应兼顾接地连续性和边缘防护，开孔位置避开主承力折边，电缆引入区设置在便于接线且不易受机械碰撞的一侧。

　　在三维建模过程中，可先按内部电气元件的大致体积确定分区，再反推外壳台阶高度、面板开孔和检修门范围。仪表窗口、圆形表孔、侧向凸台和底部承重段都应保留准确的装配关系，方便后续展开钣金件、核对安装孔距以及生成焊接或折弯图纸。对于设备选型人员而言，该结构能够直观判断柜体占地轮廓、操作面朝向、维护空间和外部接口位置；对于结构工程师而言，则可在此基础上继续细化门板铰链、密封条、安装板、接地柱、通风孔和吊耳等细节，使柜体从概念外形过渡到可加工、可装配、可现场维护的完整稳压设备。
