尼泊尔传统手工芦荟纤维捻纱纺纱机

　　这套三维结构呈现的是一台面向乡村手工纺织场景的传统捻纱设备，其原型源自尼泊尔地区用于加工异捻纱的查卡（Charkha）机具。在当地村落的实际生产中，芦荟纤维经过初步梳理后，需要通过持续的加捻动作形成具备一定强度的纱线，而早期依靠旧技术手工搓捻的方式效率极低，单根纱线的成型要耗费大量人工时间，这台机具正是为替代低效手工捻制、提升纤维成纱效率而设计的专用加工装备。

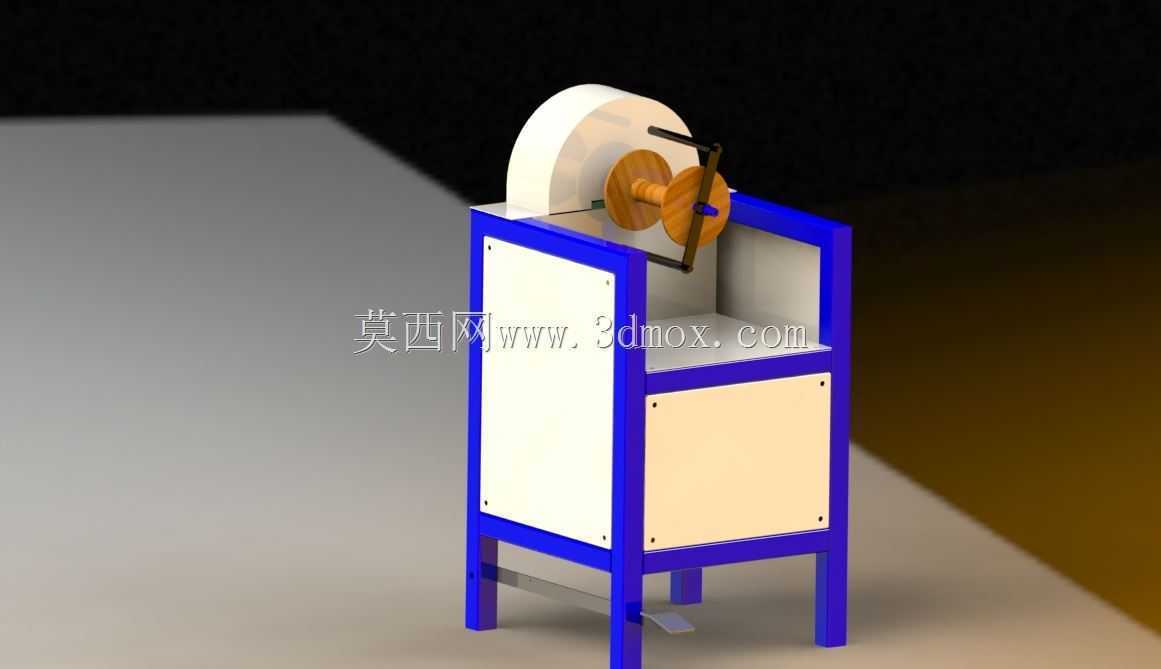

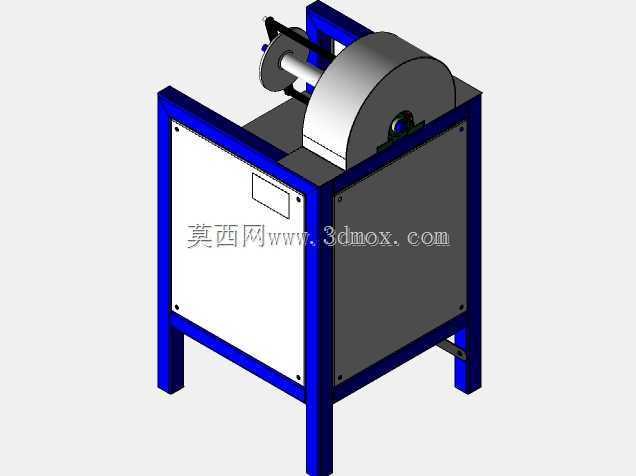

　　从整机布局来看，设备采用立式框架承载结构，底部由四根支腿将主机身抬离地面，支腿之间形成稳定的矩形支撑边界，这种高脚布置一方面让操作人员可以坐姿或蹲姿在机身前方作业，另一方面为底部脚踏驱动杆件留出了摆动空间。机身主体为箱式封闭壳体，框架轮廓采用醒目的蓝色型材焊接或螺栓拼装而成，壳体面板为灰白色护板，既遮挡内部传动构件、防止纤维碎屑卷入运动副，也为整机提供了规整的外观与必要的防护。

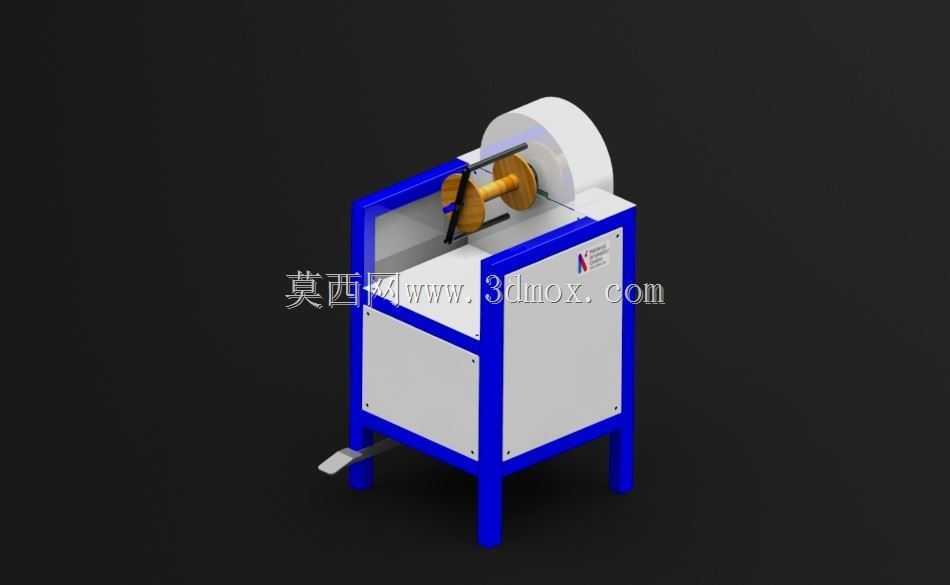

　　设备的核心工作部件集中在机身顶部：一端布置大直径的白色传动轮（飞轮），通过挠性传动带（绳带）将动力传递到另一侧的金色纱锭/卷轴组件。卷轴由两端支撑的轴件和中间的筒状绕纱结构组成，纤维条从喂入区引出后，在卷轴高速回转产生的捻度作用下被加捻成纱，并逐层卷绕到筒管上。大飞轮的设计兼顾了储能与稳速作用——脚踏驱动是间歇性的输入，飞轮依靠转动惯量把脉动的踩踏力转化为相对平稳的连续回转，从而保证纱线捻度均匀，避免因转速忽快忽慢造成的松捻、断纱。

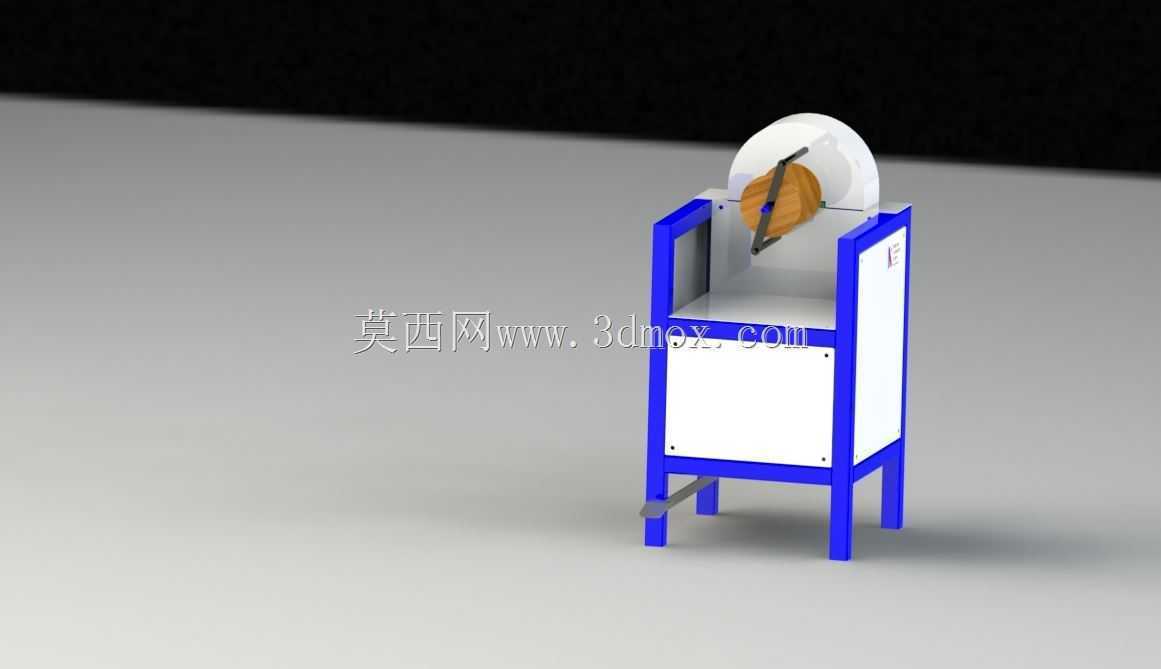

　　驱动方式上，机身前下方伸出一根脚踏杠杆，操作人员通过脚踩踏板带动连杆，再经曲柄机构把往复摆动转换为飞轮轴的旋转。这种脚踏式人力驱动非常契合无电力供应的乡村作业环境，不需要外接电源即可独立完成纺纱，结构简单、维护成本低，也符合传统手工机具低成本、易普及的定位。传动路径中，绳带传动兼具缓冲与过载保护特性，当喂入纤维出现卡滞时，皮带可轻微打滑，避免硬性传动损坏纱锭或拉伤纤维。

　　从功能特性角度拆解，这台机具把喂入、加捻、卷绕三个纺纱基本动作集成在紧凑的立式空间内：操作人员一手控制纤维条的喂给速度与张力，一手引导成纱走向，脚部持续踩踏提供动力，手脚配合即可连续产出纱线。顶部的护罩与导向件对纱路进行约束，使纱线在卷绕过程中保持稳定的张力角；金色卷轴组件的可拆卸结构则便于满纱后快速更换空筒管，减少停机辅助时间。

　　设计思路上，整机明显遵循实用优先的原则：框架采用规则的方管/角钢拼焊，几何关系简单，钣金护板多为平面折弯件，加工与装配难度低，适合在加工条件有限的地区就地制造；色彩分区（蓝架、白壳、金筒）既起到功能区分作用，也让运动部件与固定防护件一目了然。三维建模时需要重点还原的，是飞轮—皮带—纱锭之间的传动包角关系、脚踏连杆的曲柄行程、支腿与机身的连接节点，以及卷轴两端轴承支撑的同轴度，这些尺寸直接决定设备运转是否顺畅、纱线捻度是否稳定。

　　就安装边界而言，设备占地投影大致由底部四支腿的外接矩形确定，机身宽度方向需为大直径飞轮预留旋转空间，高度方向以飞轮顶部为最高点，现场布置时应在飞轮外侧留出安全距离，避免操作人员或周边物体触碰高速回转的轮缘；机身前方需预留脚踏杠杆的全行程摆动空间与人员坐姿操作位，地面应基本平整以保证四条支腿受力均匀、设备在踩踏时不发生晃动。

　　这类机具虽然结构传统，但在小规模特色纤维加工、手作纱线生产、民俗纺织体验以及芦荟等植物纤维的就地加工场景中仍有现实价值。对结构设计与设备选型人员而言，该模型提供了一个人力驱动、飞轮稳速、绳带传动、立式集成的典型范例，可在此基础上根据纤维种类调整纱锭转速、卷轴容量与传动比，或拓展为多锭机型以进一步提升成纱效率。
