拖拉机底盘承载框架相位仿真结构

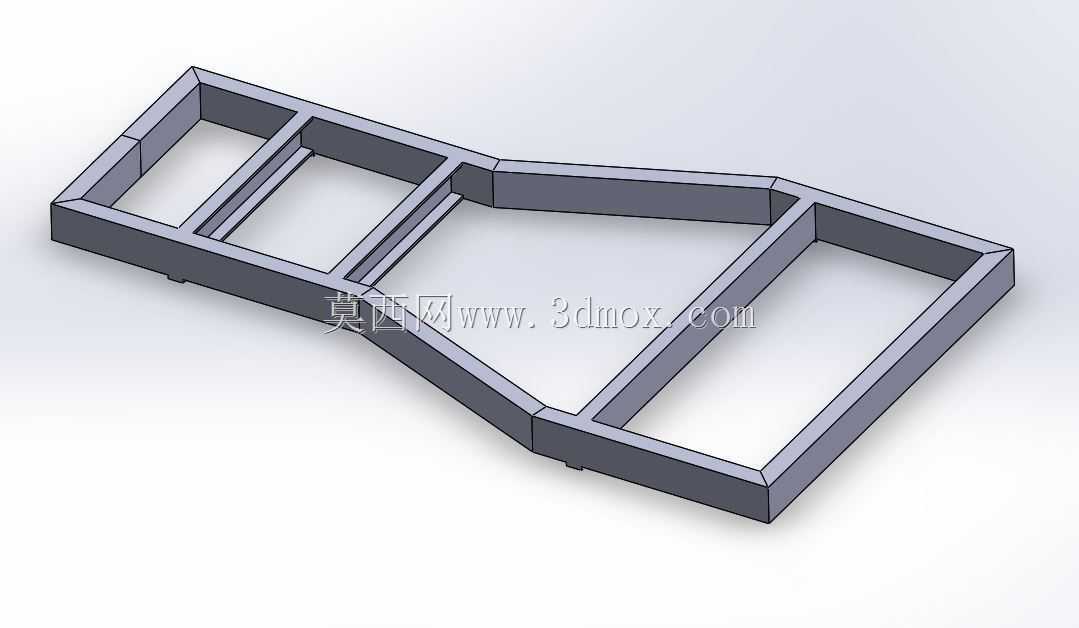

　　这套三维结构围绕拖拉机底盘承载框架展开，建模时没有把整机外观作为重点，而是把车架纵梁、横梁、变截面过渡段和分区安装空间单独梳理出来，用于观察动力总成、传动部件、作业附件在底盘上的相位关系。框架整体采用开口槽形截面拼焊思路，外侧轮廓从前段到后段存在明显宽度与高度变化，前段区域较窄，适合布置转向、前支撑或前端挂接相关部件；中段通过斜向纵梁扩大内腔，给发动机、变速箱、液压管路和检修空间留出边界；后段框架较宽，可承担后悬挂、牵引装置以及作业机具传递来的交变载荷。

　　从实际使用场景看，拖拉机常在田间犁耕、播种、转运、带载转向等工况下工作，底盘不仅承受自重，还会受到发动机振动、轮胎冲击、悬挂提升力和牵引反力。该框架把多根横梁布置在关键载荷传递路径上，使左右纵梁之间形成连续抗扭结构。前部小格仓可用于约束较小部件或加强安装点，中部大空间便于动力总成整体落位，后部宽格区则适合与后桥、牵引支座形成刚性连接。各横梁并非等距排布，而是按照部件边界和受力节点设置，这种处理更接近农机底盘设计中“先定安装包络、再补承载路径”的工作方式。

　　外形尺寸方面，模型呈现的是长条形低高度框架，长度方向为主要安装基准，宽度方向随功能分区变化。前段窄框有利于控制转向轮与机体之间的干涉，中段扩口后可以容纳较大的传动部件，后段保持较宽轮廓以提高悬挂作业时的横向稳定性。框架底部预留了若干支撑与连接位置，可作为整机装配时的定位面、支座焊接面或螺栓连接面。槽形构件的壁厚在视觉上保持统一，便于在后续详细设计中按材料规格、焊缝等级和载荷谱进行厚度校核；若进入样机阶段，还需要在纵梁折弯圆角、横梁对接缝、支座加强板等位置补充局部细节。

　　设计思路上，该结构强调相位仿真的价值：先在三维环境中确定各总成相对于车架的位置，再检查拆装顺序、管路走向、传动轴角度和维修操作空间。拖拉机底盘的难点不只是强度，还在于多系统共用一个狭窄框架。发动机脚垫、变速箱支撑、油箱、电瓶、液压阀组以及脚踏操纵件都可能争夺同一区域，若在平面图纸中单独布置，容易出现焊缝与安装孔冲突、保养工具无法进入、传动夹角超限等问题。通过框架模型进行相位校核，可以把这些交叉约束提前暴露。

　　在承载特性上，纵梁承担主要弯曲力矩，横梁负责维持截面形状并传递扭矩，斜向过渡段则把前段窄距支撑与中段宽体结构平顺连接，减少截面突变带来的应力集中。框架四角和横梁交接处属于重点关注区域，实际工程中通常会在高负荷支座下方增加加强筋或衬板，并根据焊接工艺控制热变形。安装边界方面，模型内部的多个空格并非装饰，而是对应不同部件的占位轮廓；设计时应保证动力总成最低点、轮胎跳动极限、转向机构摆动范围和后悬挂提升轨迹都不与框体发生干涉。

　　对于结构设计人员，该模型可作为农机底盘方案布置的参考：先依据轮胎、桥体和动力总成确定外轮廓，再反推纵梁截面和横梁位置；对于整机选型人员，可借助它理解拖拉机框架如何兼顾牵引、承载和维修；对于三维建模从业者，模型也展示了以焊接框架为核心的建模方式，即通过连续梁体、分区隔板和变截面轮廓表达复杂设备的装配逻辑，而不是依赖大量装饰特征。
