农用谷物脱粒作业核心装置结构设计

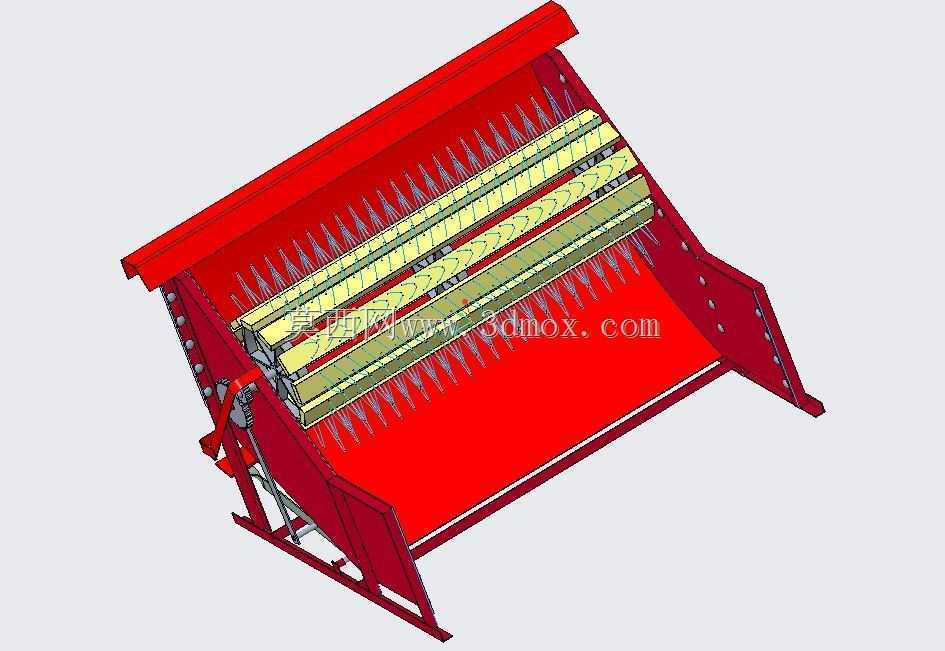

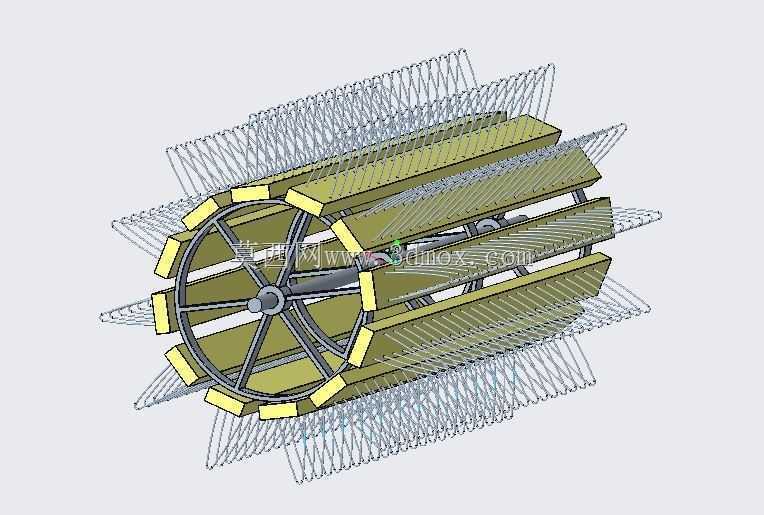

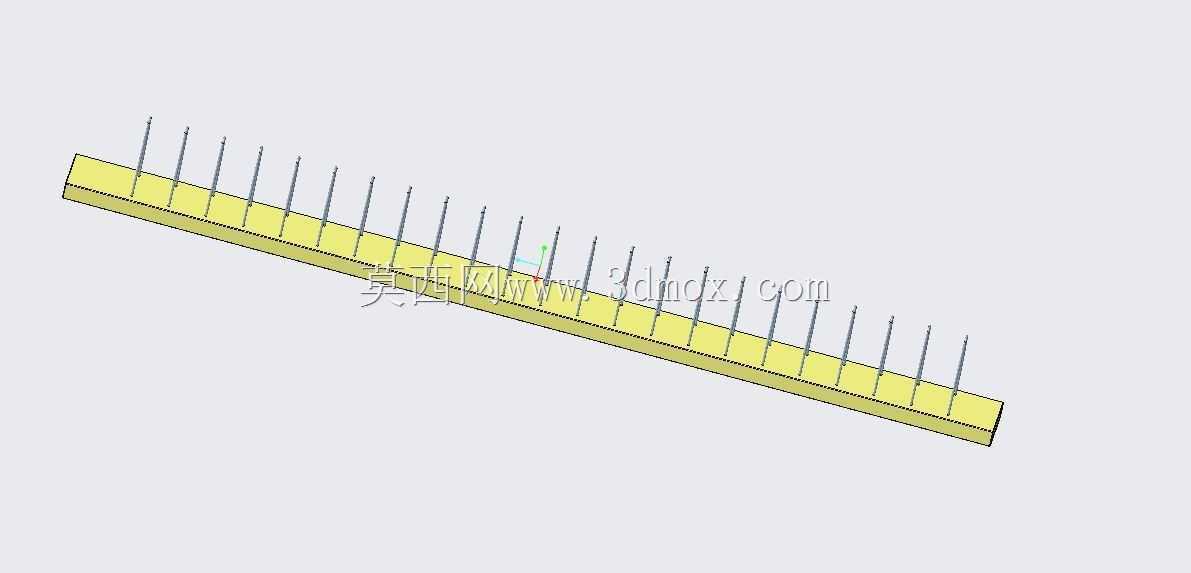

　　这套脱粒装置的三维结构，核心服务于田间谷物收获后的脱粒环节，适配联合收获机或固定式脱粒作业场景，可完成小麦、水稻等带穗作物的籽粒与茎秆、穗轴的分离作业，是谷物收获流程里决定籽粒损失率、含杂率的核心功能单元。从结构布局来看，装置采用倾斜式进料导向设计，进料端敞口角度匹配作物喂入的流畅性要求，避免茎秆在入口处堆积卡滞，整体框架采用折弯钢板焊接成型，侧板预留的安装孔位可直接对接收获机的输送槽与后续清选机构的连接法兰，安装边界可适配多数中型自走式收获机的脱粒舱预留空间，无需对原有设备机架做大规模切割改造。核心工作部件采用多组平行排布的钉齿辊结构，辊轴上的钉齿采用螺旋线排布方式，这种排布逻辑可以让作物在辊间输送过程中受到持续、均匀的揉搓、

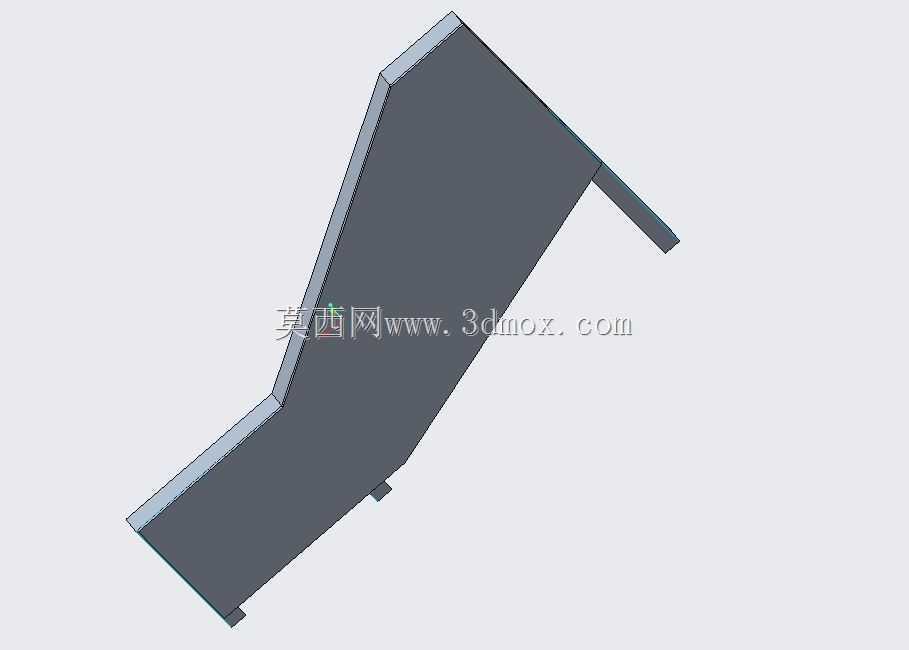

　　打击作用力，既可以保证籽粒从穗轴上完全脱落，又能减少对籽粒的机械破损，相邻钉齿的间隙经过反复校核，既不会让未脱净的穗轴直接通过，也不会因为间隙过小造成茎秆过度粉碎，增加后续清选环节的负荷。装置底部的弧形凹板筛采用栅格结构，栅条间距根据常见谷物籽粒的外形尺寸设定，可让脱下的籽粒及时透过筛面进入下方收集装置，同时阻挡长茎秆、穗轴等大尺寸杂余随籽粒进入清选段，凹板筛与钉齿辊之间的间隙可通过侧板上的调节机构做微调，适配不同含水率、不同品种作物的脱粒需求，比如收获含水率较高的粳稻时可适当调小间隙增强揉搓效果，收获干燥的小麦时可适当放大间隙降低籽粒破损率。两侧的机架侧板做了加厚处理，同时焊接有加强筋结构，

　　因为脱粒辊高速运转时会产生持续的振动载荷，加厚侧板与加强筋的组合可以提升整体结构的刚性，避免长期作业出现侧板变形、辊轴同轴度偏差的问题，机架上预留的轴承座安装位采用镗孔加工基准设计，可保证多组脱粒辊安装后的平行度误差控制在允许范围内，降低运转过程中的振动噪音与轴承磨损速度。进料端的挡料罩采用倾斜延伸的结构，既可以引导作物顺利进入脱粒辊工作区间，也可以阻挡脱粒过程中飞溅的籽粒向外弹出，减少作业过程中的籽粒损失，挡料罩与机架采用螺栓连接，方便后期打开检查内部钉齿磨损情况、更换磨损的钉齿或者清理堵塞的茎秆。从作业逻辑来看，作物从输送槽进入脱粒装置后，首先被高速旋转的第一组钉齿辊抓取，在钉齿的打击与辊间的揉搓作用下开始脱粒，

　　随着钉齿的螺旋推送，作物逐步向出料端移动，过程中脱下的籽粒持续透过凹板筛下落，剩余的茎秆与杂余从装置末端的出口排出，进入后续的茎秆处理或者清选环节。这套结构在设计时充分考虑了田间作业的恶劣工况，所有外露的结构件都做了圆角处理，避免茎秆缠绕，同时易损件如钉齿、凹板筛都采用快拆式连接结构，作业季出现磨损时可以在田间快速更换，无需复杂的专用工具，整体结构没有冗余的设计，所有部件都服务于脱粒效率、脱净率、破损率三个核心作业指标，安装尺寸的通用性设计也让这套装置可以适配多种型号的收获设备改造需求。
