起重机吊装作业用单钩吊具结构

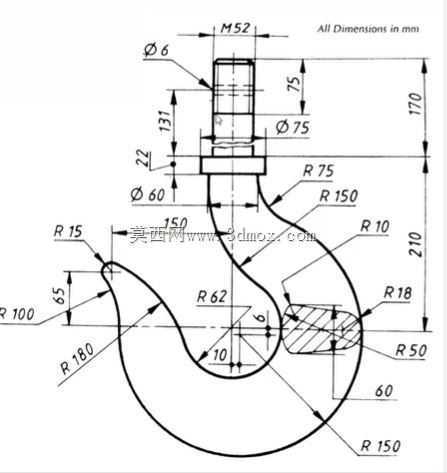

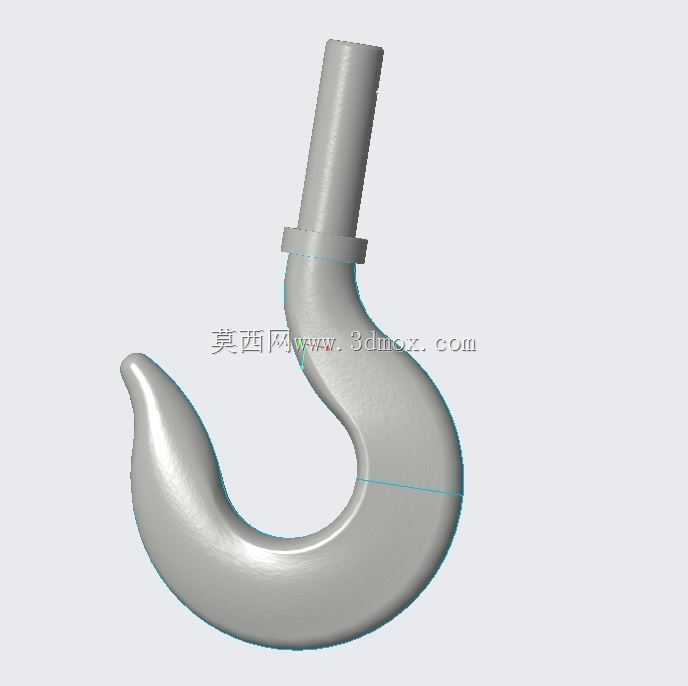

　　在起重吊装作业场景里，吊钩是直接承载被吊重物的核心受力部件，广泛应用在车间物料转运、港口货物装卸、基建现场构件吊装、重型设备安装移位等各类需要垂直起吊的作业环节，是桥式起重机、门式起重机、汽车吊、履带吊等各类起重设备必不可少的末端执行构件。这个吊钩采用直柄单钩结构设计，整体由上部直柄连接段、中部过渡凸台、下部弧形钩体三部分组成，上部直柄段为等直径圆柱结构，表面预留径向销孔，用于和吊钩横梁、推力轴承组件配合安装，通过销轴锁定防止作业过程中吊钩脱出，直柄的圆柱度公差控制在合理范围，保证吊钩可在横梁内灵活转动，适配起吊过程中重物的姿态调整需求，避免钢丝绳出现扭结受力的情况。

　　中部过渡凸台为直径大于直柄的环形台阶结构，作用是承载吊钩上部的推力轴承，将起吊载荷均匀传递到上方的吊钩螺母与横梁结构，避免应力集中在直柄与钩体的衔接位置，凸台的端面平面度经过设计校核，保证轴承安装后受力均匀，不会出现偏载导致的轴承早期磨损。下部钩体为平滑过渡的弧形弯勾结构，钩尖位置做了圆头钝化处理，避免吊装时尖锐边缘割伤钢丝绳或吊装带，钩身的弧形曲率按照起重机械设计规范的受力要求设计，钩腔的开口尺寸适配常规规格的卸扣、钢丝绳套、吊装带环眼的穿入需求，同时保证起吊后重物的吊点始终落在钩身的受力中心线上，防止起吊过程中重物滑脱。

　　从安装边界来看，上部直柄的直径、有效配合长度与常规中小吨位起重机的吊钩横梁安装孔尺寸适配，替换原有吊钩时不需要对横梁结构做额外修改，径向销孔的位置与尺寸匹配标准直径的圆柱销，安装时可直接选用标准紧固件完成装配。设计过程中对钩身的危险截面做了受力校核，钩身的截面尺寸按照额定起重量下的拉应力、弯曲应力复合受力情况计算确定，钩体与直柄衔接的位置做了大圆角过渡，减少应力集中系数，避免长期交变载荷下出现疲劳裂纹。

　　整个吊钩的外形没有多余的凸起结构，作业过程中不容易和周边的构件、吊物发生剐蹭，钩体表面光滑过渡，不会对配套的吊索具造成额外磨损，日常维护时只需要定期检查销孔磨损、钩身变形、危险截面裂纹情况即可，维护成本较低，适配常规工业场景下的频繁吊装作业需求。
