圆锥滚子轴承30207拆解装配结构

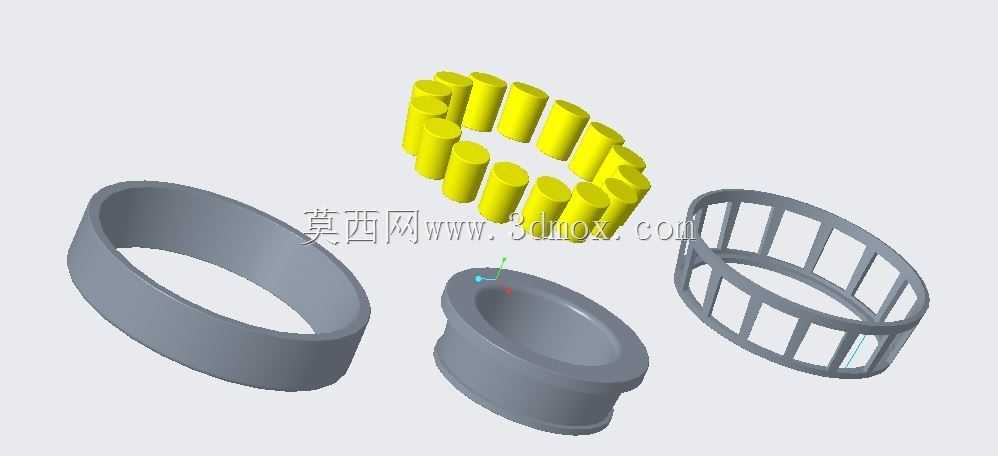

　　圆锥滚子轴承属于可分离型滚动支承，在机床主轴、减速器输出轴、车辆轮毂、差速器以及重载传动装置中应用广泛。该模型按30207规格进行三维表达，将外圈、内圈、锥形滚动体和保持架分别建模，能够清楚展示轴承装配关系、接触角度以及各零件在承载过程中的相对位置。

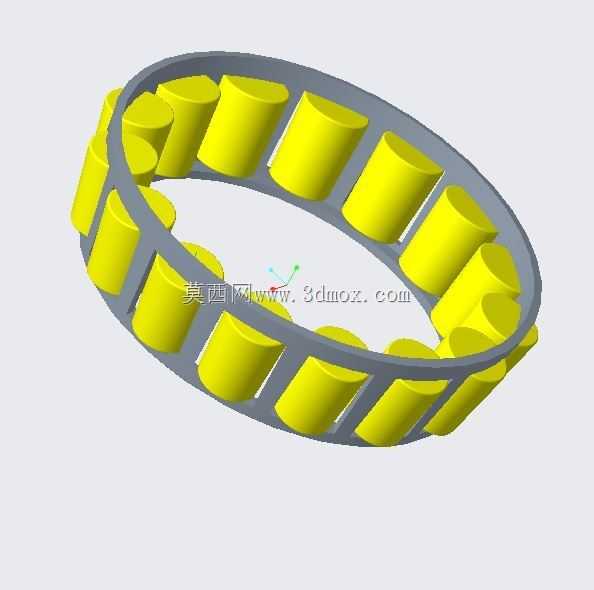

　　从结构上看，圆锥滚子轴承的滚动体母线与轴承轴线呈一定锥角，内圈滚道、外圈滚道和滚子端面共同构成受力路径。与深沟球轴承相比，这类结构更适合同时承受较大径向载荷和单向轴向载荷；在成对安装时，可通过背对背、面对面或串联布置来承受双向轴向力，并通过预紧调整提高轴系刚度和旋转精度。模型中黄色滚动体沿保持架窗孔周向排列，保持架将滚子均匀分隔，避免相邻滚动体直接接触，降低摩擦和发热。

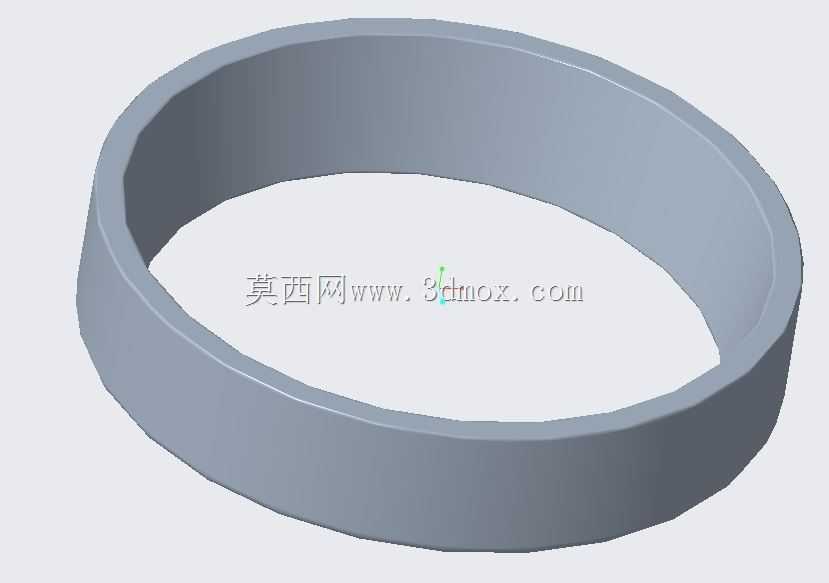

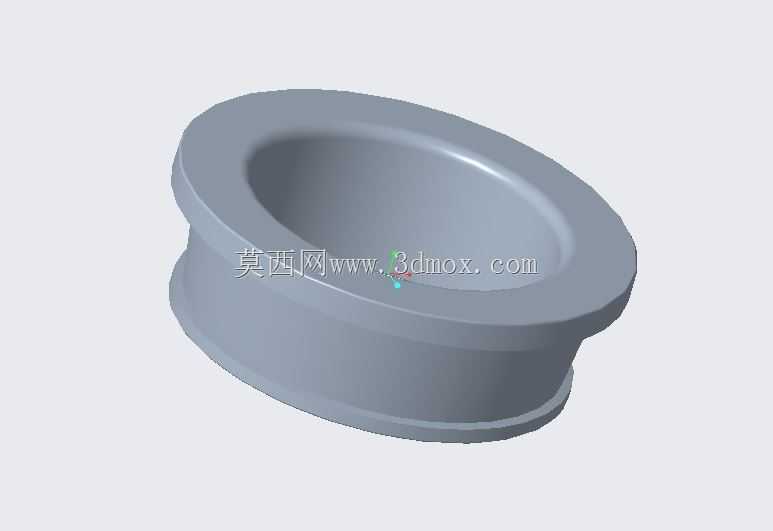

　　建模时需要重点处理锥形曲面的同轴关系。外圈为独立杯状零件，内圈与滚子、保持架组成可组合的内组件，装配后滚子大端与内圈挡边之间保留合理引导间隙。滚道面应与滚子锥面保持线接触趋势，保持架窗孔宽度、兜孔间隙和滚子节圆直径需要相互匹配，否则在旋转时会出现滚子歪斜、卡滞或局部应力集中。三维设计中可通过周向阵列快速生成滚动体，但阵列轴线、锥角和节圆必须统一，装配完成后还应检查滚子与内外滚道、保持架之间的干涉情况。

　　在实际选型和安装边界上，30207类轴承通常依据轴颈、轴承座孔、安装高度和载荷方向确定配合。轴与内圈配合多承受旋转载荷，座孔与外圈配合则要考虑拆装和游动需求。轴承宽度、内圈大端外径、外圈外径以及倒角尺寸会影响端盖、套筒、锁紧螺母和密封件布置。若用于机床主轴，需控制预紧量并保证润滑通道；若用于车辆轮端，则要关注泥水侵入、温升和轴向游隙。

　　该拆解模型把轴承内部组成直观呈现，便于理解滚动体如何沿滚道传递载荷、保持架如何维持周向间距，也可用于轴系布置校核、装配演示和机械结构教学。
