双铰孔三角支撑连杆传动构件

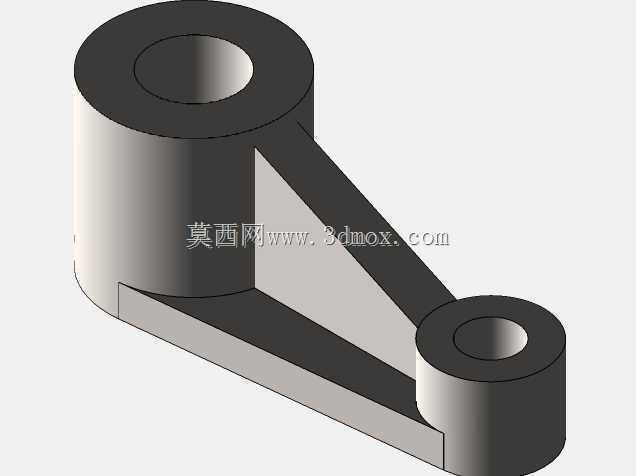

　　在自动化输送线的张紧摆臂、小型调压设备的触点联动机构、工装夹具的摆转传动单元里，这类两端带同轴铰孔的三角加强连杆是非常常见的传力零件，日常做结构选型时，最先要核对的就是两个安装孔的中心距、孔内径以及铰点的同轴度公差，它直接决定整套摆杆机构能不能顺畅转动、会不会在往复动作里出现卡滞。从结构形态来看，零件两端是高度一致的圆筒铰座，筒体内壁加工出贯通的光孔，用来穿装铰接销轴，两个圆筒之间靠上下两层平行的连接臂连为一体，臂板之间留出了大面积的三角形镂空区域，这种设计不是为了刻意减重，而是在保证连杆整体抗弯、抗扭截面模量的前提下，去掉实体材料里完全不参与承力的冗余部分，既降低了零件自身的转动惯量，让摆臂往复启停的时候惯性冲击更小，

　　也能减少铸造成型或者机加工过程中的材料消耗，镂空的三角区域还能在设备运行时避让周边的管线、相邻传动件，避免运动干涉。设计这类连杆的时候，两端铰孔的轴线平行度是核心管控指标，如果两个孔的轴线出现偏斜，穿入销轴之后会产生额外的径向附加载荷，不仅转动阻力陡增，销轴和孔壁的磨损速度也会成倍加快，严重时甚至会在交变载荷下出现销轴弯断的故障。铰座的圆筒壁厚需要结合传递的扭矩来核算，连杆在机构里做摆转运动时，两个铰点分别承受输入摆动力和输出负载的反作用力，臂板和圆筒衔接的位置是应力集中的高发区域，所以在建模时特意在衔接根部做了平滑的圆弧过渡，避免直角拐角带来的应力峰值，让载荷从臂板到铰座的传递路径更平缓。从安装边界来看，

　　零件的整体外轮廓由两端圆筒的外圆直径、两孔中心距、连杆总厚度三个核心尺寸框定，布置在设备内部的时候，只需要预留出摆转运动的扇形空间，不需要额外的大尺寸安装位面，两个铰孔分别对接固定机架侧的销轴和运动执行端的销轴，装配时在孔内加装配套的耐磨衬套，就能大幅延长铰接副的使用寿命，日常维护也只需要定期在铰点位置加注润滑脂，不需要拆解整个连杆组件。这类连杆的受力特性以平面内的拉压、小幅弯曲载荷为主，三角镂空的结构形式刚好沿着载荷传递的路径布置材料，上下两层臂板分别承担摆转时的拉压应力，中间的镂空区域完全不破坏力流的连续性，相比实心的块状连杆，它的自重可以降低四成以上，对于高频往复动作的联动机构来说，

　　更低的运动件重量意味着驱动端可以选用更小功率的动力元件，整机的能耗和运行振动都能得到优化。建模过程中，两端铰孔的内径、圆筒的轴向高度、臂板的厚度都做了参数化关联，后续如果对接不同规格的铰接销轴，只需要调整对应参数就能快速衍生出不同载荷等级的连杆变体，不需要重新绘制整体轮廓，零件的所有棱边除了安装配合的基准面之外，都做了小倒角处理，既避免机加工后留下的锋利毛刺划伤装配人员，也能消除热处理环节的尖角应力开裂风险。在交流稳压类设备的调压传动结构里，这类连杆负责把调压驱动件的小幅直线位移转化为调压器碳刷或者触点组件的摆转动作，运动过程中要求传动间隙极小、动作响应跟手，连杆自身的结构刚性就显得尤为重要，如果臂板刚性不足，受力时出现明显形变，就会导致调压位置出现偏差，输出电压的控制精度达不到设计要求，而这种双平行臂加三角加强的结构，刚好能在有限的安装空间里提供足够的结构刚性，完全满足小载荷精密联动的使用需求。
