车载24V75A硅整流交流发电机结构

　　这款车用交流发电机主要面向柴油动力车辆、工程机械、农用装备以及固定式柴油机组的直流供电系统，额定输出等级对应24V电气平台、75A持续供电能力，是整车电气架构里承担运行发电与蓄电池补能的核心部件。整机采用前端双槽皮带轮输入动力，依靠发动机曲轴皮带轮通过三角带驱动转子旋转，内部三相绕组产生交变电动势后，经后端集成整流桥转换为直流电，向车辆启动电池、照明系统、仪表控制器、作业执行电器持续供电；在发动机怠速工况下仍需维持基础励磁输出，高转速区间则通过内置电压调节器把输出电压稳定在24V系统允许区间，避免过充损伤蓄电池或烧毁车载用电设备。

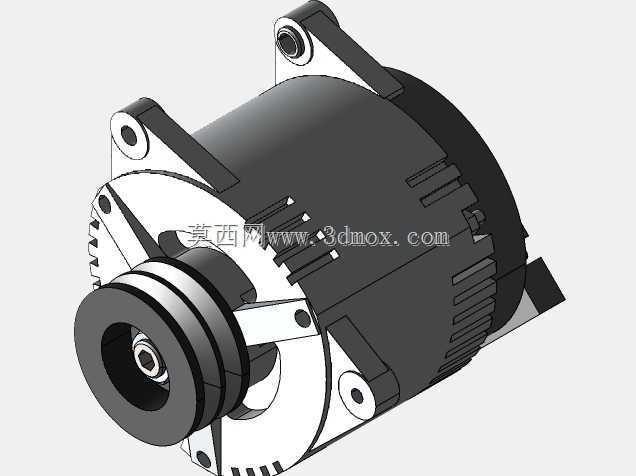

　　从整机结构布局来看，模型完整还原了发电机的前后端盖、定子壳体、散热风叶、双槽皮带轮、轴向紧固拉杆以及两侧安装支耳。前端盖伸出的皮带轮采用双槽楔形带结构，可匹配发动机前端附件轮系，双槽设计能够传递更大扭矩，避免单根皮带在高负载发电工况下打滑；皮带轮内侧预留轴端锁紧螺母与防尘挡圈位置，装配时可通过专用工具压装并锁紧，保证转子轴高速旋转时无轴向窜动。转子总成布置在壳体中心，两端由含油轴承或密封滚珠轴承支撑，前端轴承承受皮带侧向张紧力，后端轴承主要承担径向定位，两端轴承室与端盖采用过盈配合压装，长期运行后可通过拆卸端盖单独更换轴承，降低维保成本。

　　壳体外侧密布轴向散热筋，对应发电机工作时定子绕组、整流二极管的发热需求；后端内置离心式风叶随转子同步转动，气流从后端盖进风孔吸入，沿定子铁芯外圆与散热筋之间流向前端排出，持续带走绕组与整流桥热量，保证夏季高负荷、机舱密闭环境下输出电流不出现大幅热衰减。后端盖区域预留整流桥、电压调节器、碳刷架的安装腔体，外部接线端包含主输出正极接线柱、励磁接线端子与搭铁面，三维结构中接线柱位置、绝缘垫片空间、端子避让间隙均按实际装配关系还原，电气设计人员可直接参照核对线束走向与接插件插拔空间。

　　安装边界方面，整机两侧伸出铸造支耳，支耳上开设贯通安装孔，其中一侧为固定铰接孔，另一侧为调节腰型孔，装配时先将发电机铰接在发动机支架上，再通过张紧调节螺栓摆动整机位置，改变皮带轮中心距，以此控制三角带张紧度；建模时安装孔中心距、支耳厚度、皮带轮端面到安装支耳的轴向距离均按实物比例搭建，整车布置阶段可直接把该数模导入发动机舱装配环境，核对风扇、水箱、管路、缸体附件之间的运动间隙，避免皮带运行时与周边软管发生摩擦。整机外形呈圆柱筒体加前端轮系的紧凑形态，径向最大轮廓为散热筋外圆，轴向长度覆盖皮带轮前端到后端接线端子，在狭小机舱布局中可快速判断拆装空间：抽出转子时需要预留的轴向操作距离、拆卸皮带轮时工具摆动空间、后端接线螺母扳手操作空间都能在数模中提前校核。

　　设计思路上，这类发电机优先保证恶劣工况可靠性，壳体采用压铸铝合金材质，既控制整机重量，又利用铝壳体高效导出定子热量；前后端盖通过多根长螺栓沿圆周方向拉紧，把定子铁芯夹紧在两端盖之间，保证振动工况下铁芯不发生移位。整流桥与调节器布置在后端通风路径上，二极管底板直接贴合铝制散热板，碳刷与滑环腔体设置防尘遮挡，减少农田、工地粉尘进入磨损碳刷。对于三维建模从业者而言，该数模可用于车辆附件轮系布置教学、发电机拆装工艺演示、维修备件测绘参照，也可作为电气系统选型阶段的空间占位模型，帮助工程师在设计初期确认发电机规格、安装姿态与皮带包角，减少后期整机布置返工。
