GE喷气发动机支撑固定支架结构设计

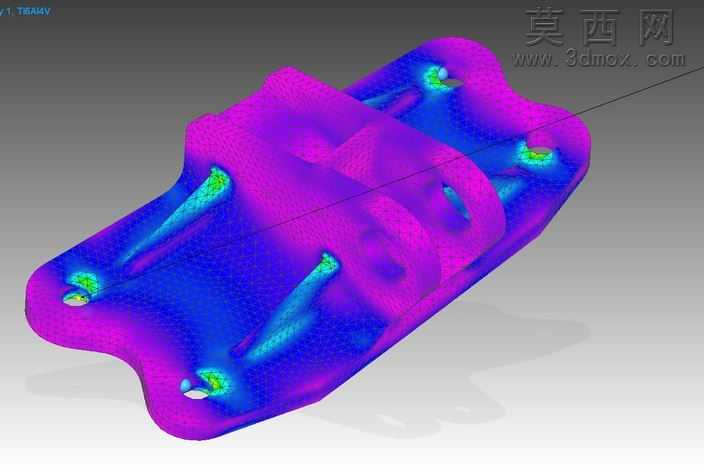

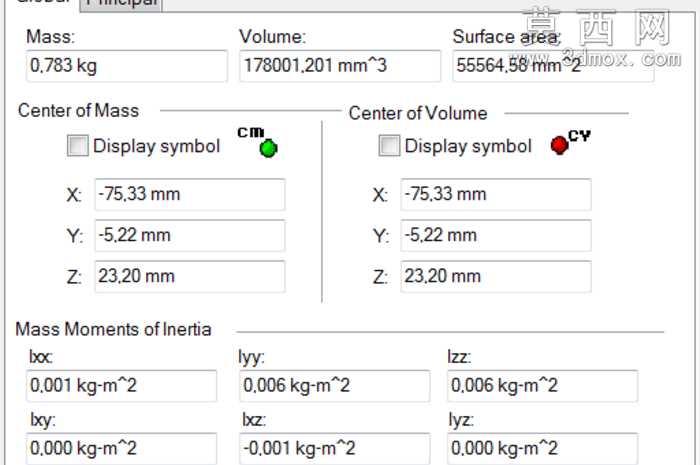

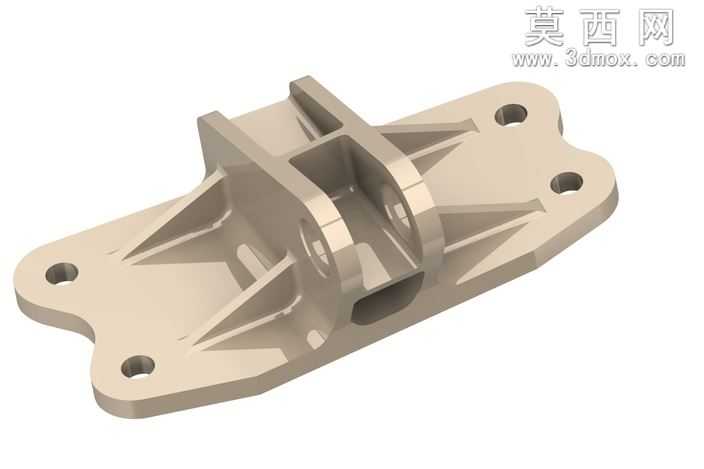

本模型为GE喷气发动机配套的支撑固定支架，在三维建模过程中，首先基于航空发动机安装工况的载荷需求进行整体结构规划，采用Solid Edge完成全参数化建模流程，建模初始阶段先确定支架的安装基准面，以发动机连接端的安装孔位坐标为定位基准，绘制底座的轮廓草图，底座采用两端延伸的耳板结构，共设置六个均匀分布的安装通孔，孔位位置严格匹配发动机舱的安装螺栓排布，保证安装时的同轴度与定位精度。主体承力部分采用箱型加筋结构设计，在建模过程中通过筋特征命令在主体侧壁与底座之间布置多道三角形加强筋，筋板厚度经过参数化迭代调整，在保证783gr整体重量控制要求的前提下，最大化提升结构的抗弯、抗扭刚度，避免发动机运行过程中产生的振动导致支架出现共振变形。中间的铰接连接座采用同轴双孔设计，建模时严格保证两个铰接孔的同轴度公差，孔壁与螺栓圆柱体的配合面设置为约束基准面，在装配仿真中可直接添加同轴约束与接触面贴合约束，还原真实的装配工况。材质渲染阶段采用航空常用的铸铝材质预设，调整材质的漫反射、粗糙度与金属度参数，还原铸铝件经喷砂处理后的哑光金属质感，渲染时添加柔和的环境光与定向补光，清晰展现支架的筋板布局、倒角过渡与孔位细节，所有棱边均设置了符合航空零件加工要求的圆角过渡，避免应力集中问题。设计过程中充分考虑了零件的加工工艺性，所有结构均采用拔模角度一致的设计，可直接适配铸造工艺生产，安装孔位预留了精加工余量，建模时将加工特征与毛坯特征分层管理，方便后续工程图导出与加工编程使用。整体结构在满足承力需求的同时，通过拓扑优化思路去除了非承力区域的多余材料，实现了轻量化与结构强度的平衡，铰接部位的壁厚经过加厚处理，可承受发动机运行过程中产生的交变载荷，底座的安装面设置了0.2mm的平面度公差要求，保证安装后支架与安装基面的完全贴合，避免出现安装应力。
