60缸径30杆径250行程带减震液压油缸

　　这款带减震功能的双耳环铰接式液压油缸，缸筒内径设定为60mm，活塞杆直径30mm，有效工作行程250mm，额定最高工作压力可达250bar，属于中小推力级别的直线液压执行元件，在中小型工程机械、农用作业装备、仓储物流车辆以及小型工业液压站配套场景中有着非常广泛的适配空间。从实际装机的使用场景来看，这类两端带铰接耳环的油缸，大多被布置在需要随负载摆动的动作点位：比如小型装载机的铲斗举升辅助支路、越野作业车辆的悬架阻尼调节支路、农用收获机的割台升降限位机构、小型环卫设备的扫盘避让摆臂，还有非标自动化生产线里的工件顶升压紧工位，和刚性法兰安装的油缸不同，两端铰接的结构可以补偿安装面之间的小角度同轴度误差，避免活塞杆受到侧向径向载荷，大幅降低杆体拉伤、导向套偏磨的故障概率。

　　从结构设计的思路来看，这款油缸在常规双作用单活塞杆油缸的基础上集成了减震阻尼结构，并非单纯依靠液压系统的节流阀来吸收冲击：在油缸临近行程端点的位置，缓冲结构会在活塞接近端盖时封闭一部分回油腔的油液，让剩余油液只能通过细小的阻尼缝隙缓慢排出，在行程末端建立起平缓的背压，把活塞高速撞击端盖的刚性冲击转化为渐进的液压阻尼力，不需要在外部管路额外加装大量缓冲阀组，就能让带负载往复动作的机构启停更平顺，尤其适合动作频率高、负载惯量大的工况，比如车辆行驶中悬架随路面起伏的快速伸缩、工作装置快速下落到位的场景，既可以消除金属碰撞的异响，也能避免反复冲击造成的端盖螺栓松动、焊缝开裂问题。

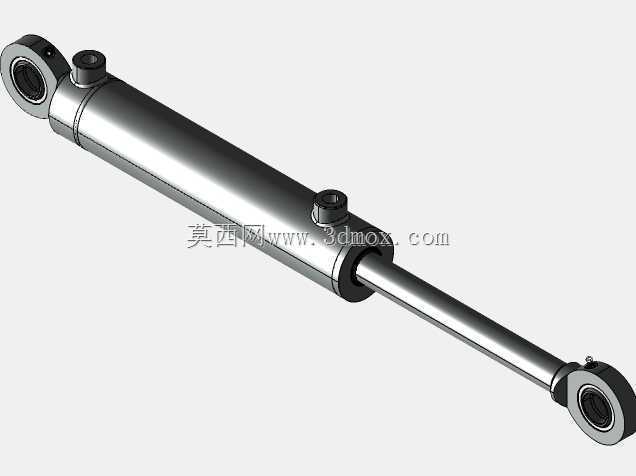

　　外形与安装边界方面，整机采用细长型同轴布局，缸筒为高精度珩磨无缝钢管，内壁粗糙度控制在严格的公差范围内，保证活塞密封件在往复运动时的油膜留存均匀，减少内泄漏；活塞杆表面做了高频淬火加硬铬镀层处理，硬度和耐磨性能足以应对户外多粉尘、多泥沙的作业环境，轻微的外物剐蹭也不容易损伤密封面。两端的铰接耳环内置了自润滑关节轴承，安装时只需要匹配对应直径的铰接销轴，搭配开口销或者轴端挡板完成轴向限位即可，不需要额外加工复杂的安装法兰面，现场拆装维护的效率很高。缸筒侧壁预留了两个标准通径的油口，分别连通无杆腔和有杆腔，油口的位置朝向侧方，接管路时可以避免和周边的机架结构发生干涉，三维建模过程中也完整还原了油口接头、耳环轴承、杆端密封、缸盖锁紧件的全部细节，在做整机设备的布局干涉检查时，可以直接调取模型核对油缸全伸、全缩两个极限位置的空间占位：全伸状态下总长度为安装距加上250mm行程，全缩状态下两端耳环的中心距要和设备机架的铰接点间距匹配，摆动过程中缸筒外壁和周边的管线、结构件之间至少要保留十几毫米的安全间隙，防止设备运行振动时发生摩擦磕碰。

　　从推力参数匹配的角度核算，250bar工作压力下，60mm缸径的无杆腔理论推力可以接近70kN，有杆腔因为活塞杆占据了部分作用面积，退回时的拉力大概在52kN左右，这个出力区间刚好覆盖几吨级负载的举升、压紧、牵引需求，既不会因为出力余量不足造成动作卡顿，也不会因为缸径选得过大造成液压系统流量浪费、整机成本上升。油缸的密封组采用了耐磨的聚氨酯主密封加防尘圈的组合，防尘圈可以把活塞杆外露时沾附的泥沙、灰尘挡在缸体外部，主密封负责封住高压油液，中间还设置了支撑环来承受活塞的径向力，避免活塞直接和缸筒内壁金属接触摩擦，长期运行的内泄漏量可以控制在很低的水平。在做设备选型校核的时候，除了核对行程、安装距、出力参数之外，还要关注油缸的铰接摆动角度范围，这款油缸两端关节轴承允许的摆角可以满足大多数随动机构的偏转需求，不需要额外加装万向转接件，配套的液压系统只需要匹配对应的换向阀、溢流阀和节流管路，就可以实现平稳的伸缩动作，集成减震缓冲的设计也让它在冲击载荷频繁的工况下，比普通无缓冲油缸的使用寿命高出不少。
